- 2

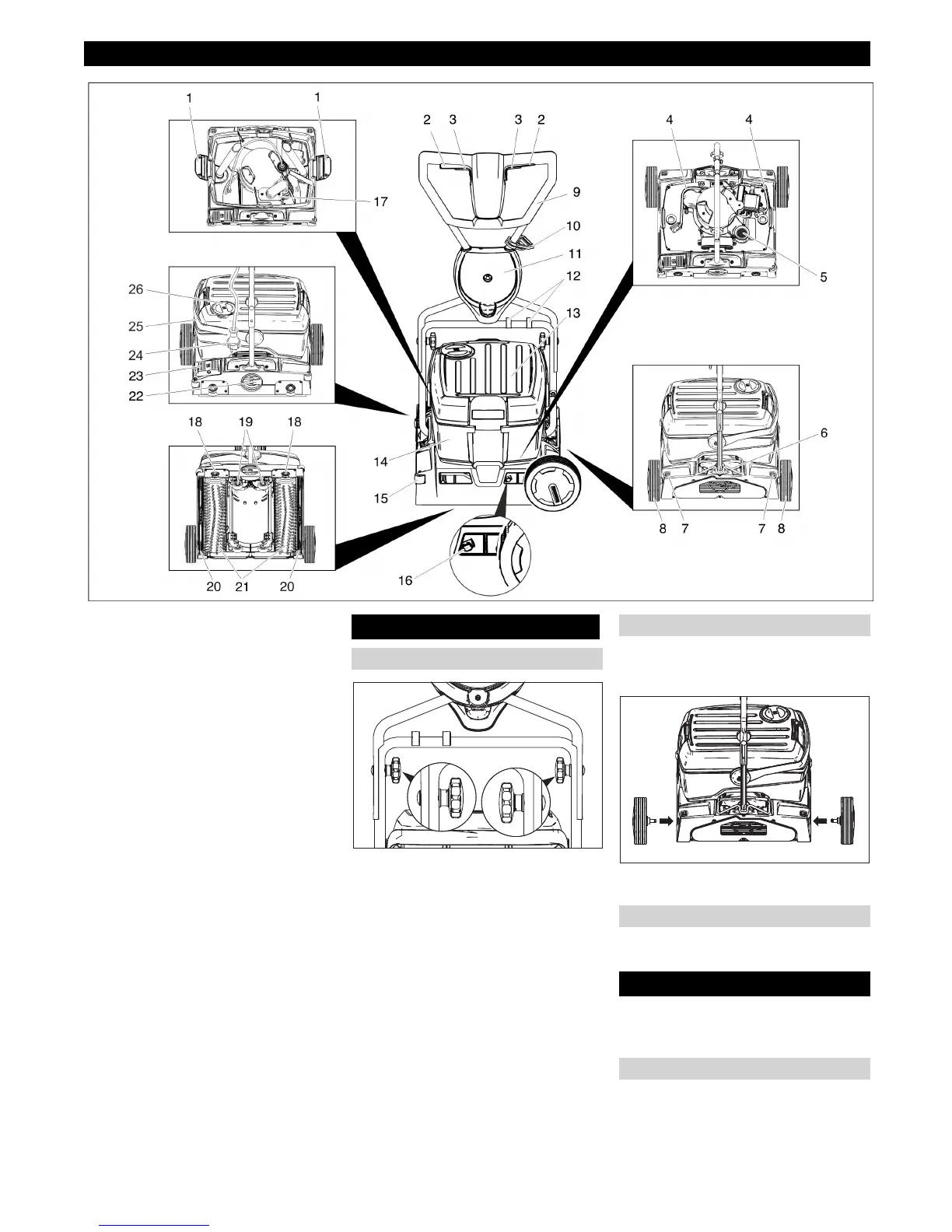

1 Bravica rezervoara sveže vode
2 Prekidač pogona četki
3 Prekidač za rastvor deterdženta
4 Crevo za rastvor deterdženta
5 Mrežica za skupljanje vlakana
(usisavanje)
6Učvršćivač potisne ručke
7 Taster za deblokiranje transportnog
točkića
8 Transportni točkić *
9 Potisna ručica
10 Kuka za vučno rasterećenje
11 Držač transportnog točkića *
12 Uskočni zatvarač
13 Rezervoar za svežu vodu
14 Rezervoar prljave vode
15 Odbijajući valjak
16 Dugme za zamenu usisne konzole
17 Plovak
18 Taster za zamenu četke
19 Transportni mehanizam
20 Usisna konzola
21 Valjkaste četke
22 Obrtna ručka pritiska naleganja četki
23 Pedala za spuštanje usisne konzole
24 Strujni utikač
25 Ručka za nošenje rezervoara za prljavu
vodu
26 Poklopac rezervoara sveže vode
* kod BR 40/10 C Classic nije u obimu
isporuke
Gornju polovinu potisne ručke postavite
na donju polovinu.
Oprez
Opasnost od oštećenja. Pazite da se kabl
ne priklješti prilikom montaže.
Usmerite rupe (moguće 2 visine).
Polovine potisne ručke spojite pomoću
zavrtnja sa poluokruglom glavom, diska
i zvezdastog pričvrsnika.
Kabl pričvrstite pomoću usko
čnog
zatvarača na potisnoj ručki.
Kod BR 40/10 C Classic transportni točkići
nisu u obimu isporuke. Dodatni transportni
točkići navedeni su u poglavlju "Pribor".
Osovine transportnih točkića ugurajte u
rupe na uređaju i uglavite.
Pre stavljanja u rad moraju biti montirane
četke (pogledajte "Radovi na održavanju").
Napomena
Za momentalno isključivanje pogona četki
pustite prekidač pogona četki.
Oprez
Opasnost od oštećenja. Upotrebljavajte
samo preporučene deterdžente. Za druge
deterdžente korisnik na sebe preuzima
povećan rizik od nesreća, remećenja
Komandni elementi
Pre upotrebe
Montaža potisne ručke
Montaža transportnih točkića
Montaža četki
Rad
Punjenje radnih medija
151SR
