Kärcher BR 40/10 C Adv User Manual

- 2

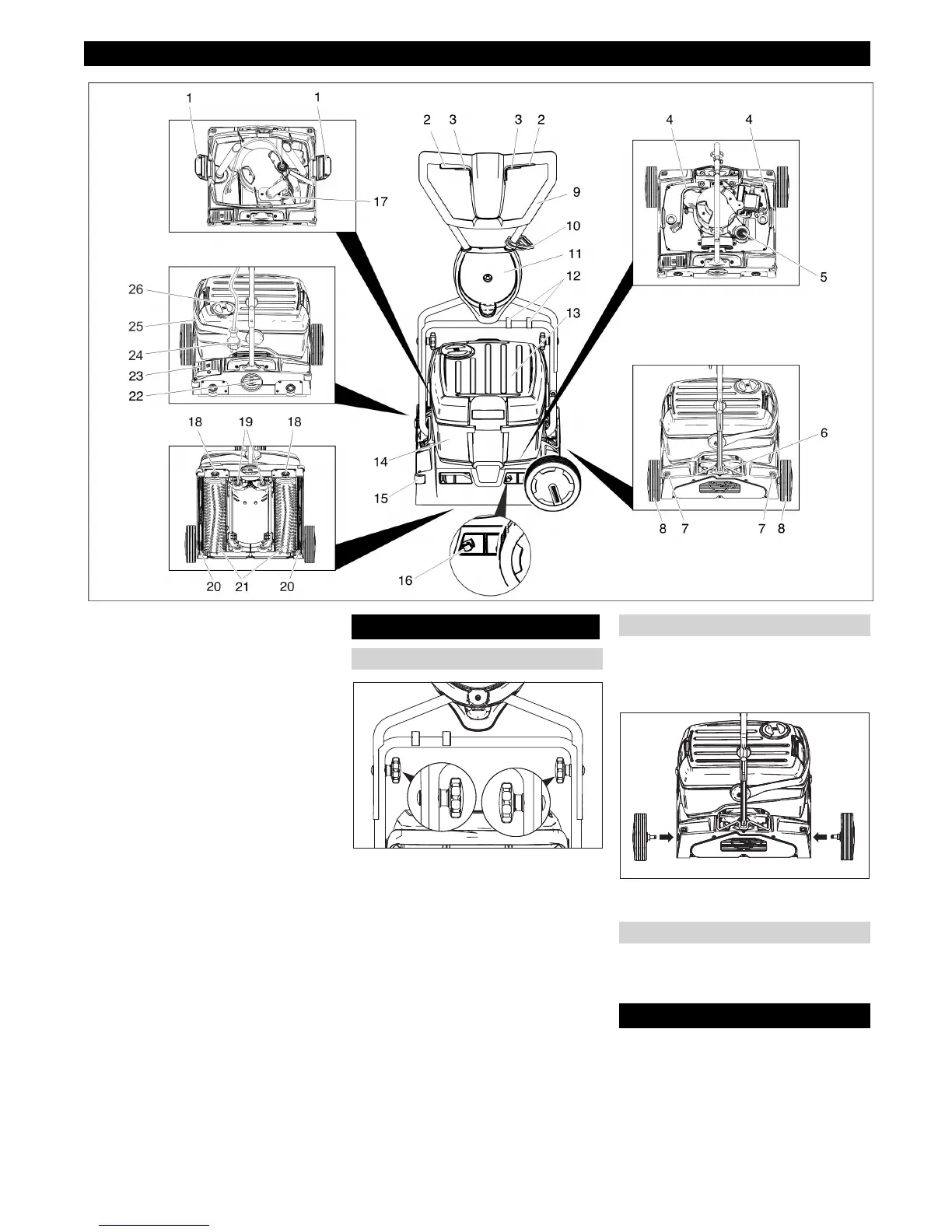

1Tīrā ūdens tvertnes fiksators
2 Suku piedziņas slēdzis
3Tīrīšanas šķīduma slēdzis
4Tīrīšanas šķīduma šļūtene
5Šķiedru filtrs (nosūkšana)
6 Stumšanas roktura fiksators
7 Riteņa atbloķēšanas taustiņš
8 Ritenis *
9 Vadāmais rokturis
10 Vada nostiepuma atslogošanas āķis
11 Riteņa turētājs *
12 Skava
13 Tīrā ūdens tvertne
14 Netīrā ūdens tvertne
15 Stapritentiņš
16 Sūkšanas stieņa nomaiņas kloķis
17 Pludiņš
18 Suku nomaiņas taustiņš
19 Ritošā daļa
20 Sūkšanas stienis
21 Sukas veltņi
22 Groz
āmrokturis suku piespiešanas
spēka regulēšanai
23 Pedālis sūkšanas stieņa nolaišanai
24 Tīkla kontaktdakša
25 Netīrā ūdens tvertnes rokturis
26 Tīrā ūdens tvertnes vāks
* variantam BR 40/10 C Classic neietilpst
piegādes komplektā
 Uzbīdiet augšējo stumšanas roktura
daļu uz apakšējās stumšanas roktura
daļas.
Uzmanību
Bojājuma risks. Montāžas laikā neiespie-
diet kabeli.
 Attiecīgi noregulējiet urbumus (iespēja-
mi 2 augstuma līmeņi).
 Savienojiet stumšanas roktura daļas ar
fiksācijas skrūvēm, paplāksnēm un
spārnuzgriežņiem.
 Nostipriniet kabeli ar skavām pie stum-
šanas roktura.
Variantam BR 40/10 C Classic riteņi neie-
tilpst piegādes komplektā. Riteņu montā-
žas komplekts ir norādīts nodaļā
"Piederumi".
 Ievietojiet riteņu asis aparāta urbumos
un nofiksējiet.
Pirms nodošanas ekspluatācijā ir jāpiestip-
rina sukas (skat. „Tehniskās apkopes dar-
bi“).
Piezīme
Lai nekavējoties pārtrauktu suku piedziņas
darbību, atlaidiet suku piedziņas slēdzi.
Vadības elementi
Pirms ekspluatācijas sākuma
Bīdāmā roktura montāža
Riteņu montāža
Suku piestiprināšana
Ekspluatācija
172 LV

Kärcher BR 40/10 C Adv Specifications

General

AC input voltage	230 V
AC input frequency	60 Hz
Maximum input power	2300 W
Maximum area performance	400 m²/h
Fresh water tank capacity	10 L
Brush rotation speed (min)	1100 RPM
Practical area performance	300 m²/h
Brush contact pressure (max)	200 g/cm²
Brush contact pressure (min)	100 g/cm²

Weight and Dimensions

Depth	470 mm
Width	520 mm
Height	380 mm
Weight	30000 g
