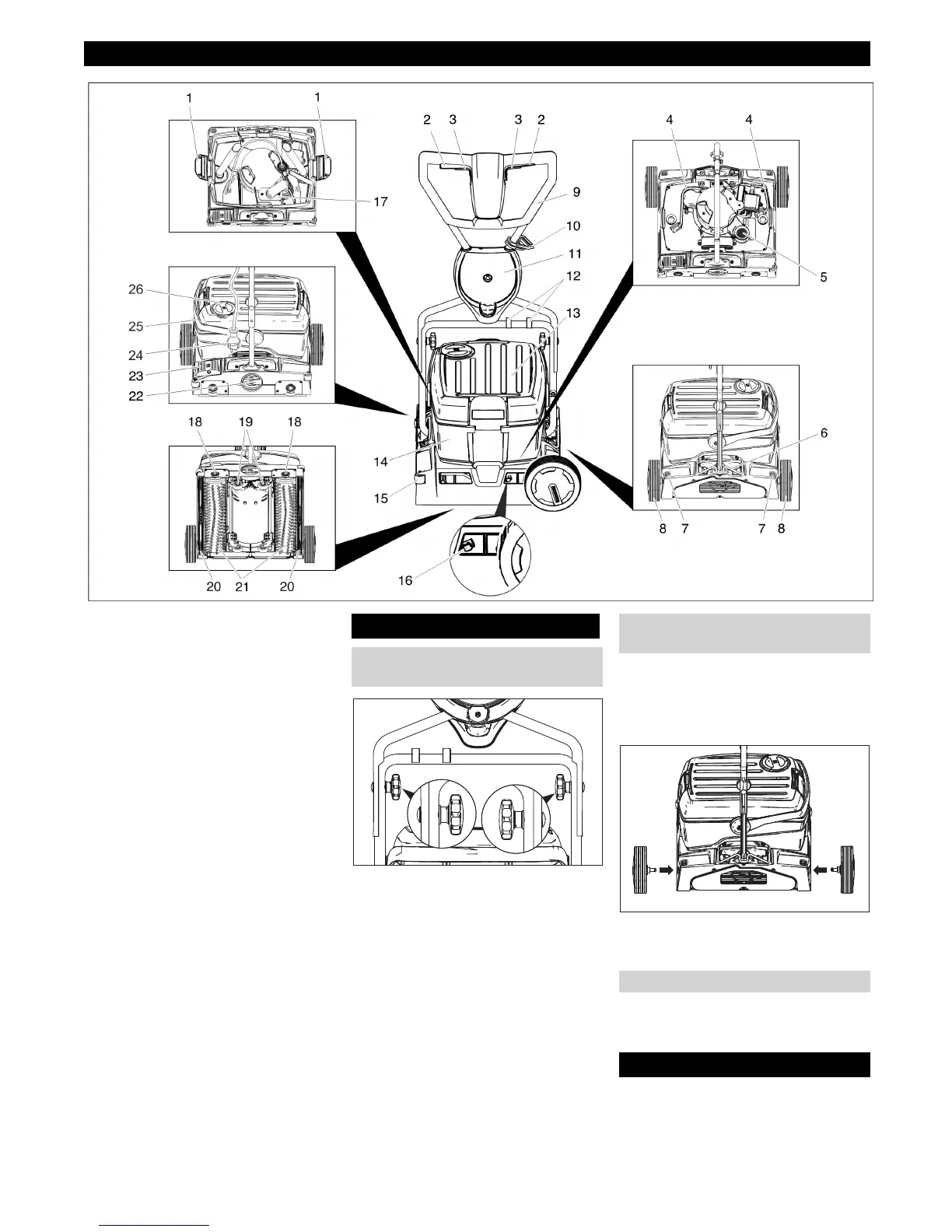

1 Ασφάλεια δεξαμενής φρέσκου νερού
2 Διακόπτης μετάδοσης κίνησης βουρ-
τσών
3 Διακόπτης διαλύματος καθαρισμού
4 Ελαστικός σωλήνας διαλύματος καθα-
ρισμού
5 Φίλτρο χνουδιών (αναρρόφηση)
6 Κλείδωμα λαβής ώθησης
7
Πλήκτρο απασφάλισης τροχού μεταφοράς
8 Τροχός μεταφοράς *
9 Λαβή μεταφοράς
10 Άγκιστρο ανακούφισης έλξης
11 Στήριγμα τροχού μεταφοράς *
12 Κλιπ
13 Δοχείο καθαρού νερού
14 Δοχείο βρώμικου νερού
15 Κύλινδρος απόκρουσης
16 Μηχανισμός ώθησης για αλλαγή της
ράβδου αναρρόφησης
17 Φλοτέρ
18 Πλήκτρο αλλαγής βουρτσών
19 Σασί
20 Ράβδος αναρρόφησης
21 Κυλινδρική βούρτσα
22 Περιστρεφόμενη λαβή πίεσης επαφής
βουρτσών
23
Πεντάλ βύθισης της ράβδου αναρρόφησης
24 Ρευματολήπτης
25 Λαβή μεταφοράς δεξαμενής βρώμικου
νερού
26 Κάλυμμα δοχείου καθαρού νερού
* δεν περιλαμβάνεται στη συσκευασία του
BR 40/10 C Classic
Εισάγετε το επάνω μισό της λαβής
ώθησης στο κάτω μισό.
Προσοχή
Κίνδυνος βλάβης. Μην συνθλίβετε το καλώ-
διο κατά τη συναρμολόγηση.
Ευθυγραμμίστε τις οπές (δυνατότητα
ρύθμισης του ύψους σε 2 επίπεδα).
Συνδέστε τα δύο μισά
της λαβής ώθη-
σης με τους κοχλίες, τις ροδέλες και τις
αστεροειδείς λαβές.
Στερεώστε το καλώδιο στη λαβή ώθη-
σης με τα κλιπ.
Οι τροχοί μεταφοράς δεν περιλαμβάνονται
στη συσκευασία του BR 40/10 C Classic.
Οι πρόσθετοι τροχοί μεταφοράς περιγρά-
φονται στο κεφάλαιο "Πρόσθετος εξοπλι-
σμός".
Εισάγετε και ασφαλίστε τους άξονες
των τροχών
μεταφοράς στις οπές της
συσκευής.
Πριν τη θέση σε λειτουργία πρέπει να τοπο-
θετηθούν οι βούρτσες (βλ. "Εργασίες συ-
ντήρησης").
Υπόδειξη
Για την άμεση απενεργοποίηση του μηχανι-
σμού κίνησης των βουρτσών απελευθερώ-
στε το διακόπτη κίνησης των βουρτσών.
Στοιχεία χειρισμού
Πριν την ενεργοποίηση
Συναρμολόγηση της λαβής μεταφο-
ράς
Συναρμολόγηση των τροχών μετα-
φοράς
Τοποθέτηση βουρτσών
Λειτουργία
81EL
