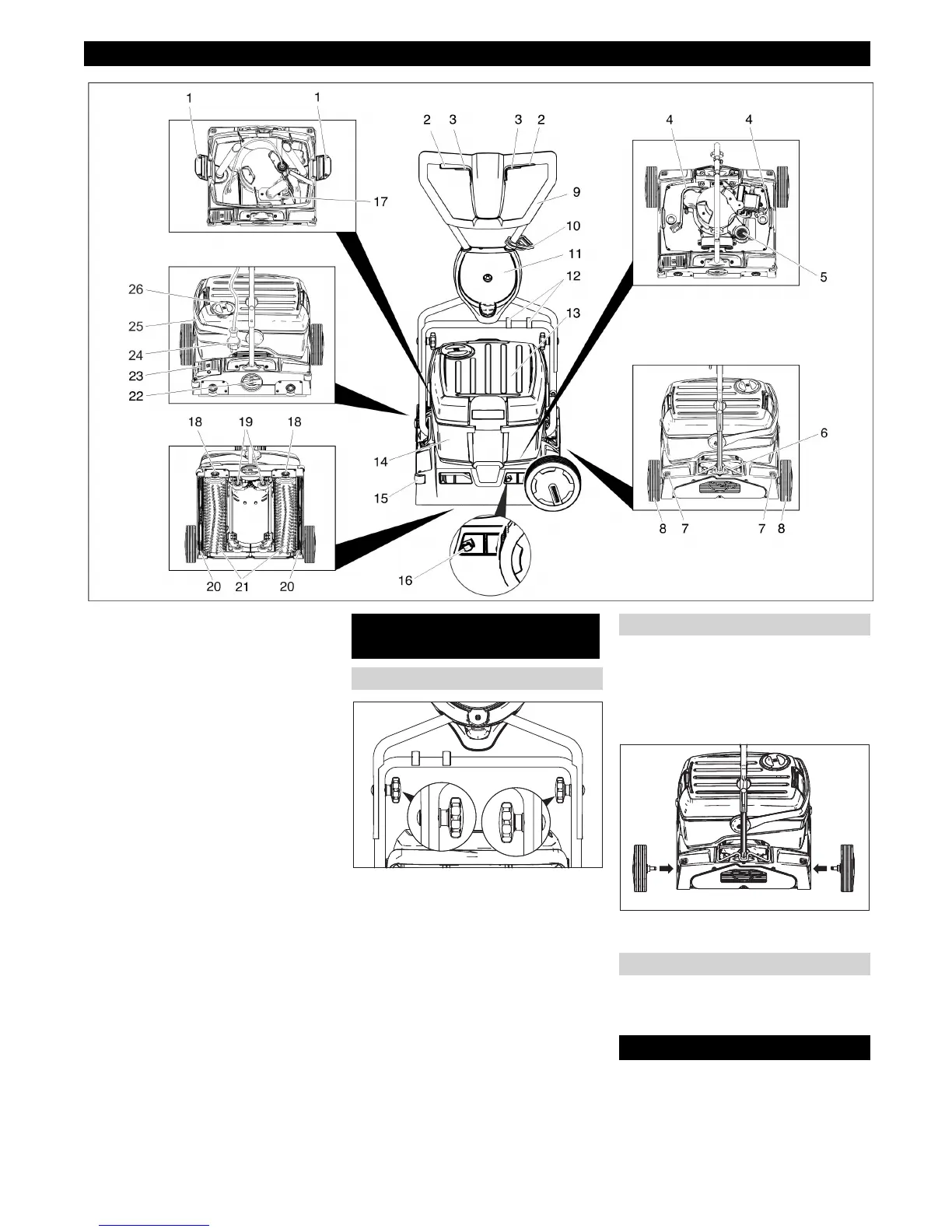

1 Блокування резервуару для чистої
води
2 Перемикач приводу щіток
3 Вимикач розчину для чищення
4 Шланг розчину для чищення
5 Сітчастий фільтр (відсмоктування)
6 Фіксатор тягової ручки
7 Клавіша розблокування
транспортного колеса
8 Транспортне колесо *
9 Тягова ручка
10 Гак для кабелю
11 Тримач транспортного колеса *
12 Затискач
13 Резервуар чистої води
14 Резервуар брудної води
15 Ролик, що відбиває
16 Натискна кнопка заміни
всмоктувальних планок
17 Поплавок
18 Кнопка заміни щіток
19 Ходова частина
20 Всмоктувальна пластина
21 Щіткові вали
22 Поворотне руків'я установки тиску
притискання щіток
23 Педаль опускання всмоктувальних
планок
24 Мережевий штекер
25 Ручка резервуара для брудної води
26 Кришка резервуара чистої води
* Не входить до комплекту постачання
пристрою BR 40/10 C Classіc
Насунути верхню половину тягової
дуги на нижню.
Увага!
Небезпека
ушкодження. При монтажі
не затискати кабель.
Відкоригувати положення отворів
(можливі 2 установки по висоті).
З'єднати половинки тягової дуги,
використовуючи кріпильні болти,
шайби та грибкові рукоятки.
Закріпити кабель за допомогою
затиску на тяговій дузі.
Транспортні колеса не входять до
комплекту постачання пристрою BR 40/
10 C Classіc. Елементи монтажного
комплекту для транспортних коліс
перераховані в главі "Додаткове
обладнання".
Вставити осі транспортних коліс в
отвори на пристрої та зафіксувати.
Перед пуском в експлуатацію потрібно
монтувати щітки (див. "Роботи з
технічного обслуговування")
Вказівка
Для негайного відключення приводу
щіток слід негайно відпустити
вимикач приводу щіток.
Елементи пристрою
Перед введенням в
експлуатацію
Встановіть провідну дугу
Встановити транспортні колеса
Встановлення щіток
Експлуатація
186 UK
