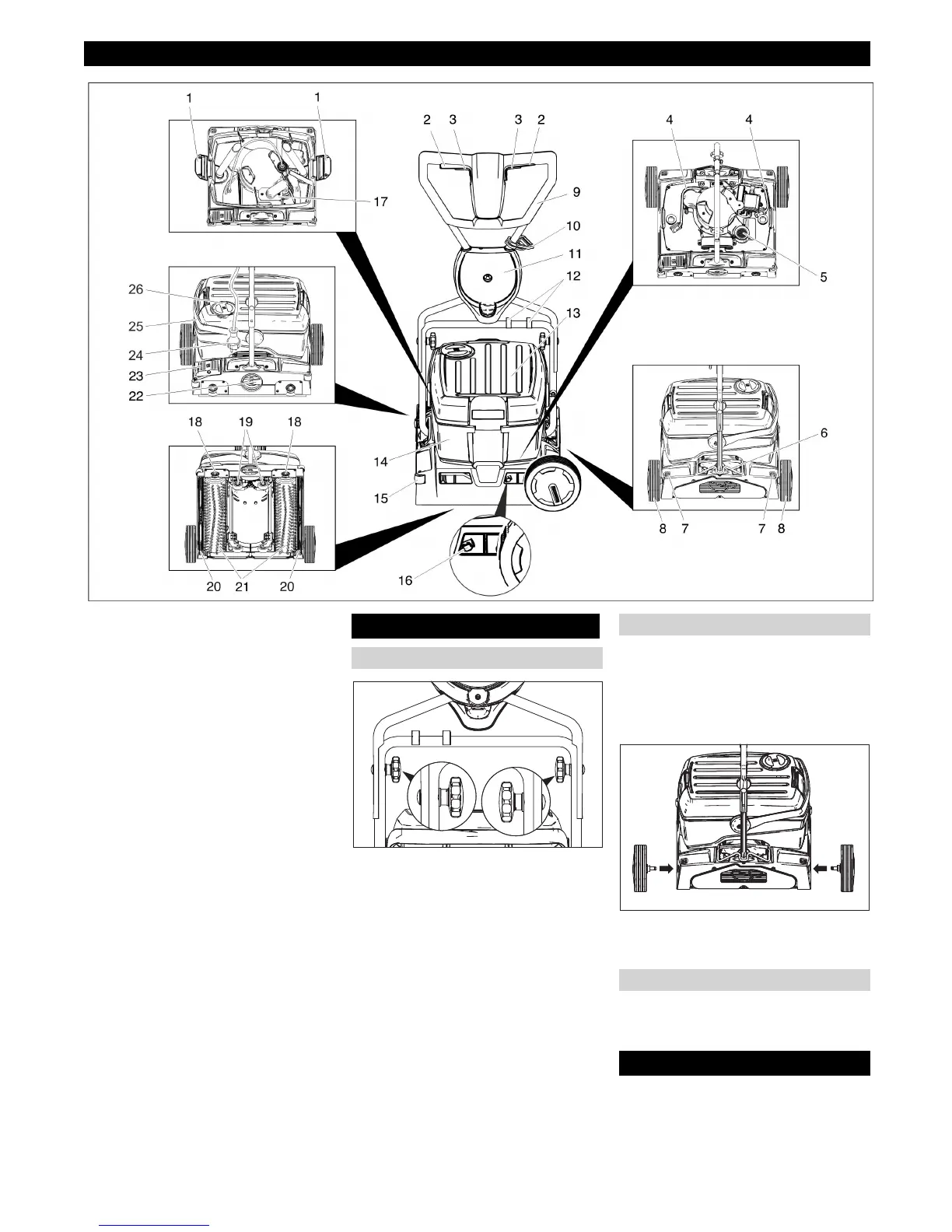

- 2
1 Блокировка резервуара для чистой
воды
2 Выключатель привода щеток
3 Выключатель чистящего раствора
4 Шланг для чистящего раствора
5 Сетчатый фильтр (отосос)
6 Фиксатор ведущей дуги
7 Клавиша разблокировки транспор-
тного колеса
8 Транспортное колесо *
9 ведущая дуга
10 крюк для кабеля
11 Держатель транспортного колеса *
12 Зажим
13 Бак чистой воды
14 Резервуар грязной воды
15 Отражающий ролик
16 Нажимная кнопка замены всасываю
-
щих планок
17 Поплавок
18 Кнопка замены щеток
19 Устройство передвижения
20 Всасывающая пластинка
21 Щеточные валы
22 Вращающаяся ручка установки дав-
ления прижима щеток
23 Педаль опускания всасывающих
планок
24 штепсельная вилка
25 Ручка резервуара для грязной воды
26 Крышка резервуара чистой воды
* Для прибора BR 40/10 C Classic не вхо-
дит в комплект поставки
Надвинуть верхнюю половину веду-
щей дуги на нижнюю.
Внимание!
Опасность повреждения. При монтаже
не зажимать кабель.
Откорректировать положение отвер-
стий (возможны 2 установки по высо-
те).
Соединить половинки ведущей дуги
используя крепежные болты, шайбы
и грибковые рукоятки.
Закрепить кабель с помощью зажима
на ведущей дуге.
Для прибора BR 40/10 C Classic тран-
спортные колеса не входят в комплект
поставки. Элементы монтажного ком-
плекта для транспортных колес перечи-
слены в главе «Дополнительное
оборудование».
Вставить оси транспортных колес в
отверстия на приборе и зафиксиро-
вать.
Перед включением прибора необходи-
мо установить щетки (см. "Работы по
техническому обслуживанию").
Указание
Для незамедлительного отключения
привода щеток следует немедленно
отпустить выключатель привода ще-
ток.
Элементы управления
Перед началом работы
Смонтировать ведущую дугу
Установить транспортные колеса
Установка щеток
Эксплуатация прибора
95RU
