- 2

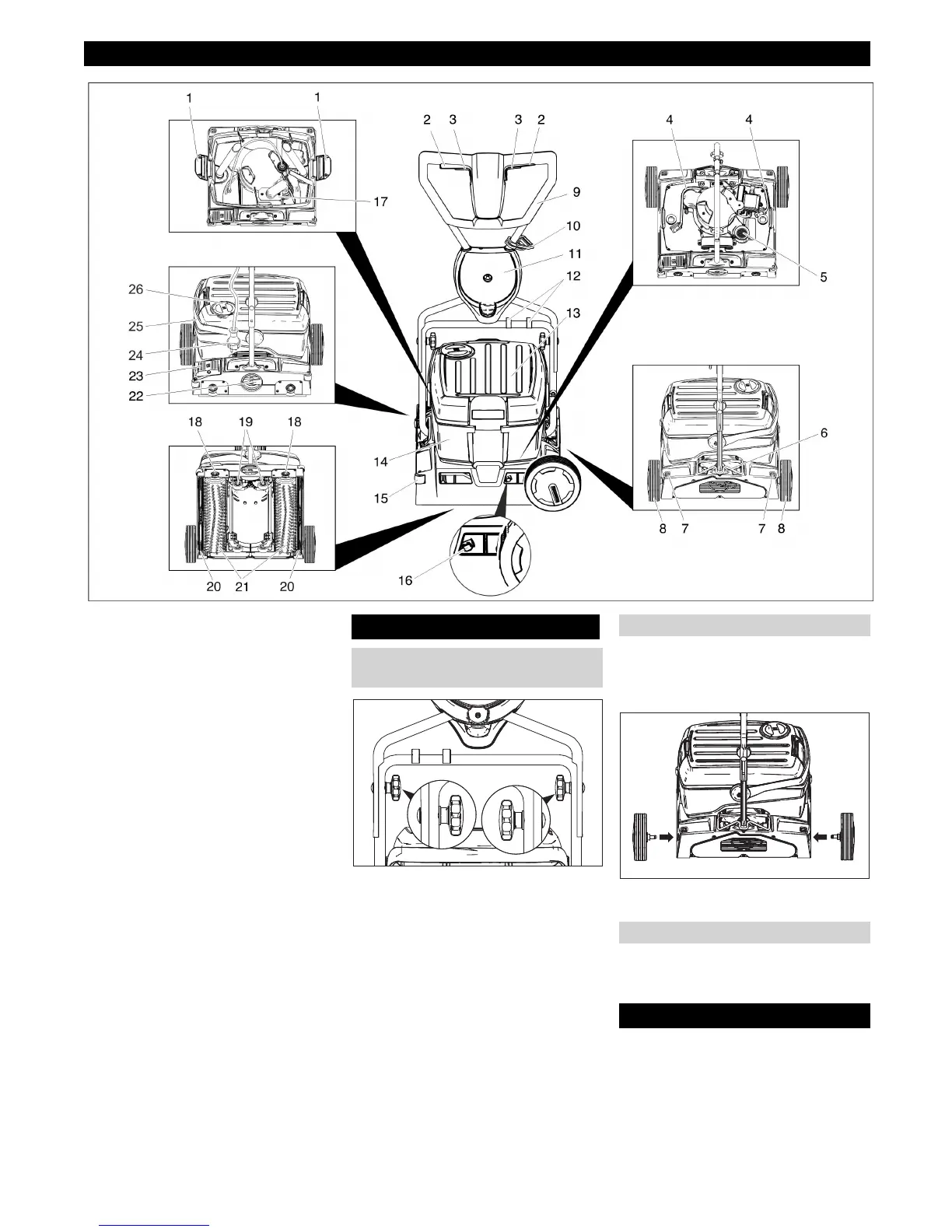

1 Blokada zbiornika świeżej wody
2Wyłącznik napędu szczotek
3 Przełącznik roztworu czyszczącego
4Wąż roztworu czyszczącego
5 Sito (odsysanie)
6 Blokada pałąka przesuwnego
7 Przycisk odblokowujący kółko transpor-
towe
8Kółko transportowe *
9 Uchwyt do prowadzenia
10 Hak linki odciążającej
11 Uchwyt kółka transportowego *
12 Zatrzask
13 Zbirnik czystej wody
14 Zbiornik brudnej wody
15 Rolka odbojowa
16 Przycisk wymiany belki ssącej
17 Pływak
18 Przycisk wymiany szczotek
19 Mechanizm jezdny
20 Belka ssąca
21 Wały szczotek
22 Pokrętło docisku szczotek
23 Pedał opuszczania belki ssącej
24 Wtyk sieciowy
25 Uchwyt nośny zbiornika brudnej wody
26 Pokrywa zbiornika czystej wody
* przy BR 40/10 C Classic nie jest częścią
dostawy
Przesunąć górną połowę pałąka prze-
suwnego na dolną połowę pałąka prze-
suwnego.
Uwaga
Niebezpieczeństwo uszkodzenia. Nie za-
kleszczać kabla przy monta
żu.
Ustawić otwory (możliwe 2 ustawienia
wysokości).
Połączyć połowy pałąka przesuwnego
za pomocą śrub umocowujących, tarcz
i chwytów gwiazdowych.
Zamocować kabel do pałąka przesuw-
nego za pomocą zatrzasków.
Przy BR 40/10 C Classic kółka transporto-
we nie są częścią dostawy. Zestaw do roz-
budowy kółek transportowych
przedstawiony jest w rozdziale „Akcesoria“.
Włożyć osie kółek transportowych do
otworów urządzenia i zakleszczyć je.
Przed uruchomieniem szczotki muszą być
zamontowane (patrz "Prace konserwacyj-
ne").
Wskazówka
W celu natychmiastowego wyłączenia na-
pędu szczotek, zwolnić przełącznik napędu
szczotek.
Elementy obsługi
Przed uruchomieniem
Zamontować uchwyt do prowadze-
nia
Mocowanie kółek transportowych
Zamontować szczotki
Działanie
123PL
