Kärcher BR 40/10 C Adv User Manual

- 2

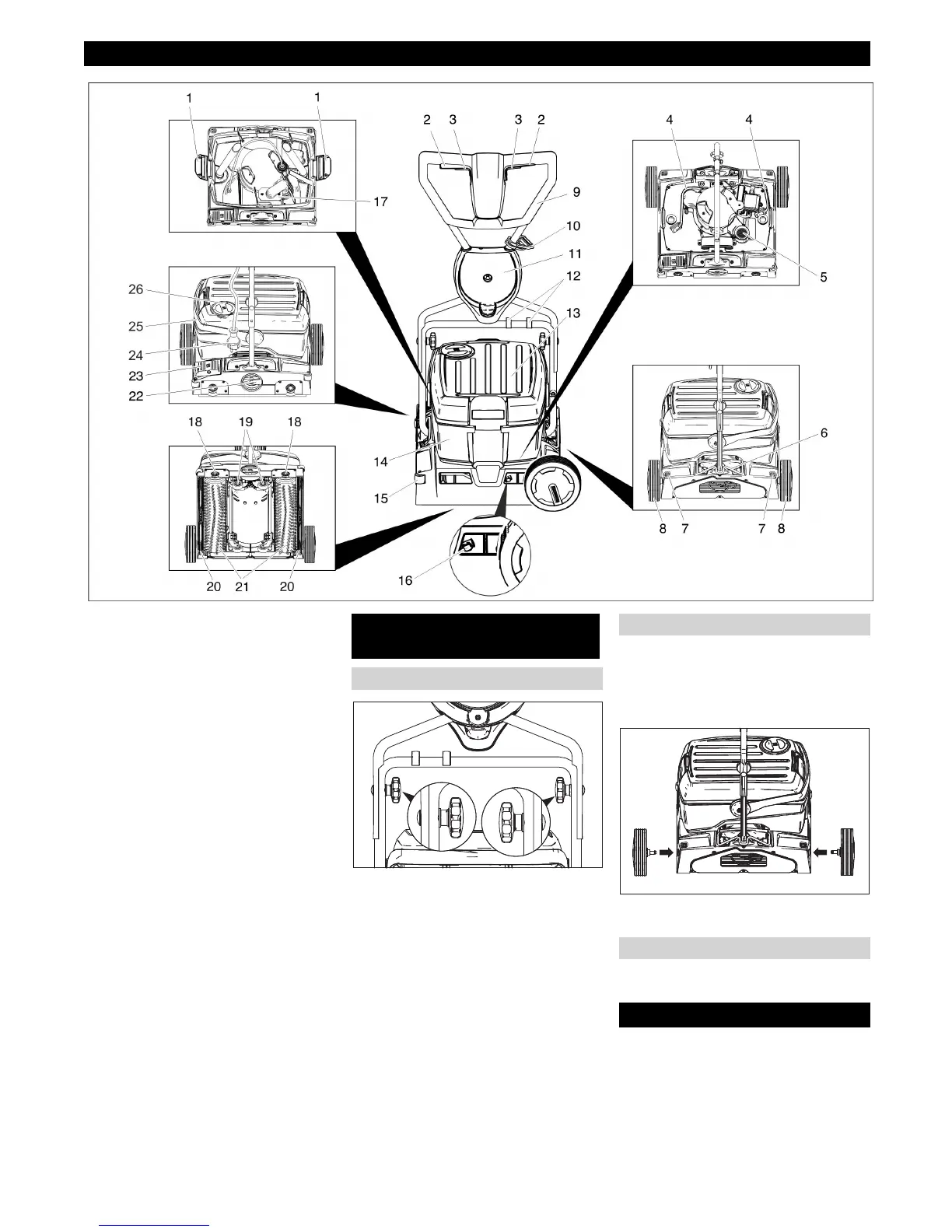

1 Bloqueio do depósito de água limpa
2 Interruptor do accionamento das esco-
vas
3 Botão da solução de limpeza
4 Mangueira da solução de limpeza
5 Filtro de cotão (aspiração)
6 Retenção da alavanca de manobra
7 Botão de desbloqueio da roda de trans-
porte
8 Roda de transporte *
9 Alavanca de avanço
10 Gancho de alívio de tensão
11 Suporte da roda de transporte *
12 Clipe
13 Tanque de água fresca
14 depósito de água suja
15 Rolo deflector
16 Pressor da substituição da barra de as-
piração
17 Flutuador
18 Botão da substituição das escovas
19 mecanismo de translação
20 Barra de aspiração
21 Cilindros de escova
22 Manípulo rotativo da pressão de encos-
to das escovas
23 Pedal de descida da barra de aspiração
24 Ficha de rede
25 Pega de transporte do depósito de
água suja
26 Tampa do depósito de água limpa
* Em BR 40/10 C Classic não incluído no
volume de fornecimento
 Deslocar a parte superior da alavanca
de avanço sobre a parte inferior.
Atenção
Perigo de danos. Não apertar o cabo du-
rante a montagem.
 Alinhar os furos (são possíveis 2 ajus-
tes em altura).
 Unir as duas metades da alavanca de
avanço com parafusos de fixação, ani-
lhas e punhos estrelados.
 Fixar os cabos com os clipes na alavan-
ca de avanço.
Em BR 40/10 C Classic as rodas de trans-
porte não estão incluídas no volume de for-
necimento. Um conjunto de montagem
"Rodas de transporte" é descrito no capítu-
lo "Acessórios".
 Inserir e encaixar os eixos das rodas de
transporte nos furos do aparelho.
Montar as escovas antes da colocação em
serviço (veja "Trabalhos de manutenção").
Aviso
Soltar o botão do accionamento do meca-
nismo das escovas para uma colocação
fora de serviço imediata do mecanismo das
escovas.
Elementos de manuseamento
Antes de colocar em funcio-
namento
Montar a alavanca de avanço
Montar as rodas de transporte
Montar as escovas
Funcionamento
46 PT

Kärcher BR 40/10 C Adv Specifications

General

AC input voltage	230 V
AC input frequency	60 Hz
Maximum input power	2300 W
Maximum area performance	400 m²/h
Fresh water tank capacity	10 L
Brush rotation speed (min)	1100 RPM
Practical area performance	300 m²/h
Brush contact pressure (max)	200 g/cm²
Brush contact pressure (min)	100 g/cm²

Weight and Dimensions

Depth	470 mm
Width	520 mm
Height	380 mm
Weight	30000 g
