Kärcher BR 40/10 C Adv User Manual

- 2

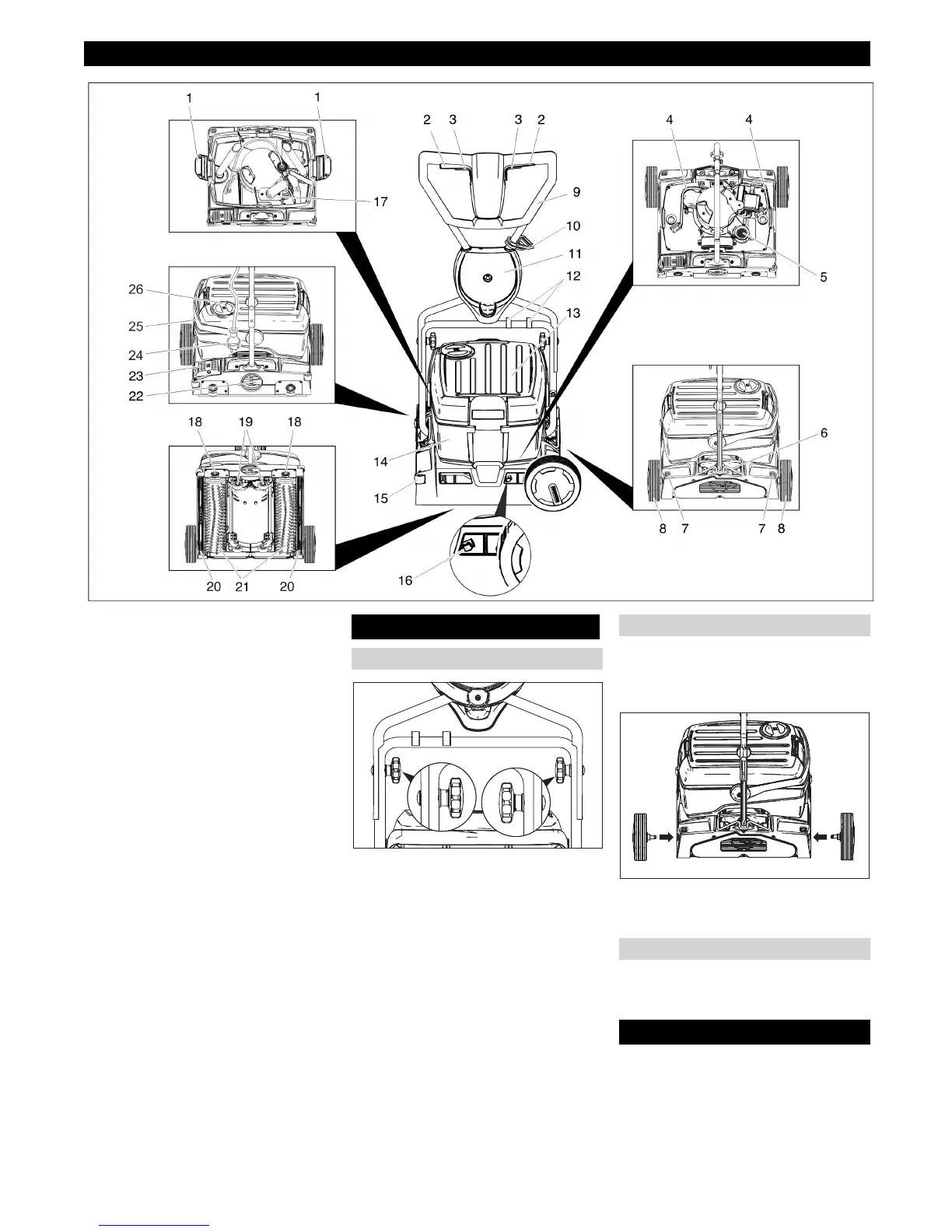

1 Vergrendeling schoonwaterreservoir
2 Schakelaar "Borstelaandrijving"
3 Schakelaar reinigingsoplossing
4 Slang reinigingsoplossing
5 Pluizenzeef (afzuiging)
6 Vergrendeling duwbeugel
7 Ontgrendelingsknop transportwiel
8 Transportwiel *
9 Duwbeugel
10 Snoerontlastingshaak
11 Houder transportwiel *
12 Clip
13 Schoonwaterreservoir
14 Vuilwaterreservoir
15 Stootrol
16 Drukknop zuigbalkwissel
17 Vlotter
18 Toets borstelwissel
19 Onderstel
20 Zuigbalk
21 Borstelwalsen
22 Draaigreep borstelaandrukkracht
23 Pedaal Omlaag zetten zuigbalk
24 Netstekker
25 Draaggreep vuilwaterreservoir
26 Deksel schoonwatertank
* bij BR 40/10 C Classic niet meegeleverd
 Bovenste helft van de duwbeugel op de
onderste helft van de duwbeugel schui-
ven.
Voorzichtig
Beschadigingsgevaar. Kabel bij de monta-
ge niet vastklemmen.
 Boringen uitrichten (2 hoogte-instellin-
gen mogelijk).
 Duwbeugelhelften met sluitschroeven,
ringen en stergrepen verbinden.
 Kabel met de clips op de duwbeugel be-
vestigen.
Bij BR 40/10 C Classic zijn de transportwie-
len niet meegeleverd. Een aanbouwset
Transportwielen is vermeld in het hoofd-
stuk „Accessoires“.
 Assen van de transportwielen in de bo-
ringen aan het apparaat steken en laten
vastklikken.
Voor de inbedrijfname moeten de borstels
gemonteerd worden (zie „Onderhouds-
werkzaamheden“).
Waarschuwing
Voor een directe buitengebruikstelling van
de borstelaandrijving de schakelaar van de
borstelaandrijving loslaten.
Bedieningselementen
Voor ingebruikneming
Duwbeugel monteren
Transportwielen monteren
Borstels monteren
Gebruik
32 NL

Kärcher BR 40/10 C Adv Specifications

General

AC input voltage	230 V
AC input frequency	60 Hz
Maximum input power	2300 W
Maximum area performance	400 m²/h
Fresh water tank capacity	10 L
Brush rotation speed (min)	1100 RPM
Practical area performance	300 m²/h
Brush contact pressure (max)	200 g/cm²
Brush contact pressure (min)	100 g/cm²

Weight and Dimensions

Depth	470 mm
Width	520 mm
Height	380 mm
Weight	30000 g
