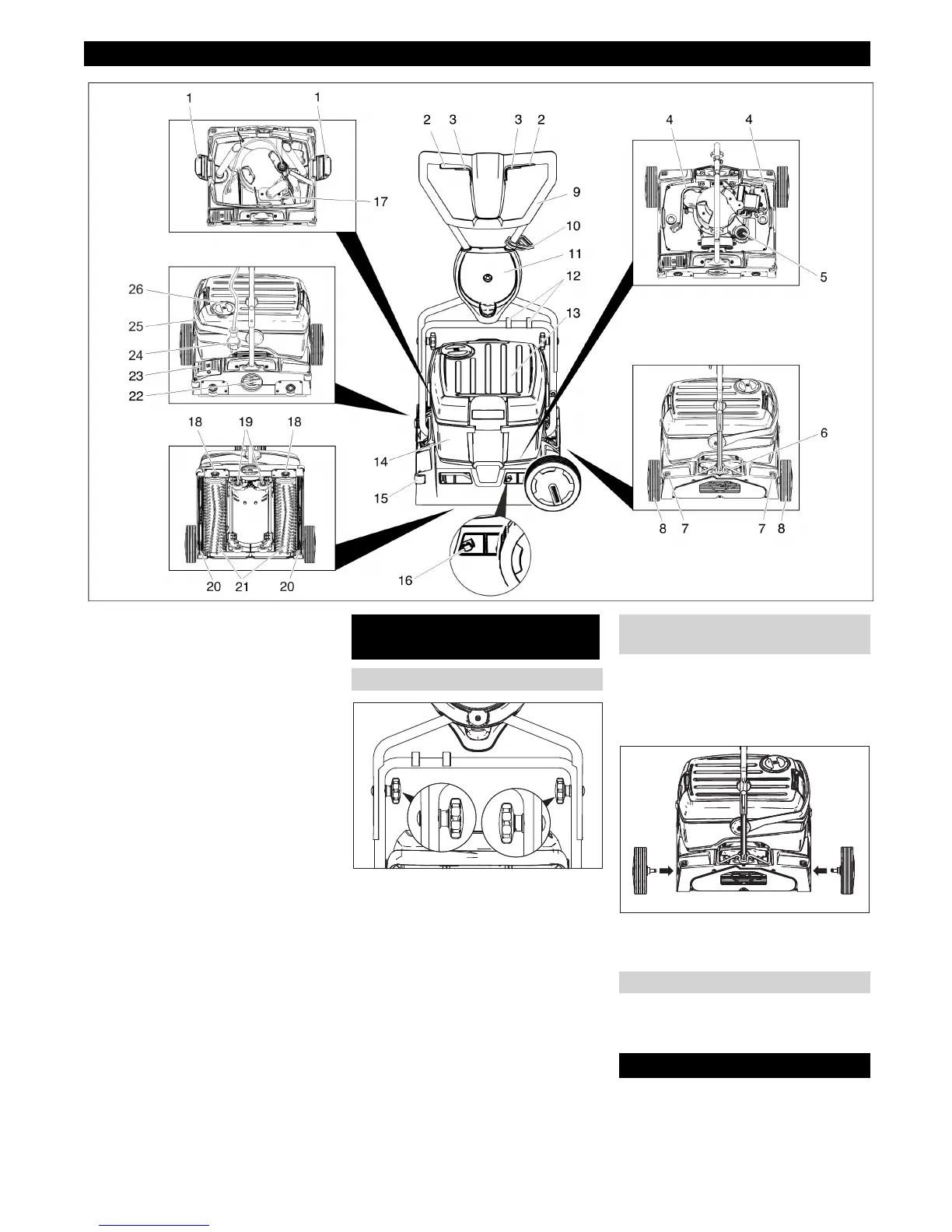

- 2
1 Блокировка на резервоара за чиста
вода
2 Прекъсвач задвижване на четките
3 Прекъсвач почистващ разтвор
4 Маркуч почистващ разтвор
5 Цедка за власинки (изсмукване)
6 Фиксатор блокираща скоба
7 Деблокиращ бутон транспортно ко-
лело
8 Транспортно колело *
9 Плъзгаща скоба
10 Кука за кабела
11 Носач транспортно колело *
12 Клип
13 Резервоар чиста вода
14 Резервоар мръсна вода
15 Отблъскваща ролка
16 Бутон за
натискане за смяна на лен-
та засмукване
17 Поплавък
18 Бутон смяна на четки
19 Ходов механизъм
20 Лента засмукване
21 Валове с четки
22 Въртяща се ръчка налягане на при-
тискане на четките
23 Педал смъкване на лента засмукване
24 Щепсел
25 Дръжка резервоар за мръсна вода
26 Капак резервоар за чиста вода
* при BR 40/10 C Classic не е в обема на
доставка
Избутайте горната половина на
плъзгащата скоба върху долната по-
ловина.
Внимание
Опасност от увреждане. Не закачайте
кабела при монтажа.
Подравнете отворите (възможни са
две настройки на височината).
Свържете половините на плъзгаща-
та
скоба с крепежни болтове, свър-
жете шайбите и звездообразните
дръжки.
Закрепете кабела с клипсове на
плъзгащата скоба.
При BR 40/10 C Classic транспортните
колеле не се съдържат в обема на дос-
тавка. Една приставка Транспортни ко-
лела е описана в глава
„Принадлежности“.
Поставете осите на транспортните
колела в отворите на уреда и ги
фик-
сирайте.
Преди пускане в експлоатация четките
трябва да са монтирани (вж. "Дейности
по поддръжката").
Указание
За незабавно изключване от експлоа-
тация на задвижването на четките
пуснете прекъсвач задвижване на чет-
ките.
Обслужващи елементи
Преди пускане в експлоата-
ция
Монтирайте плъзгащата скоба
Монтиране на транспортните ко-
лела
Монтиране на четките
Експлоатация
158 BG
