- 2

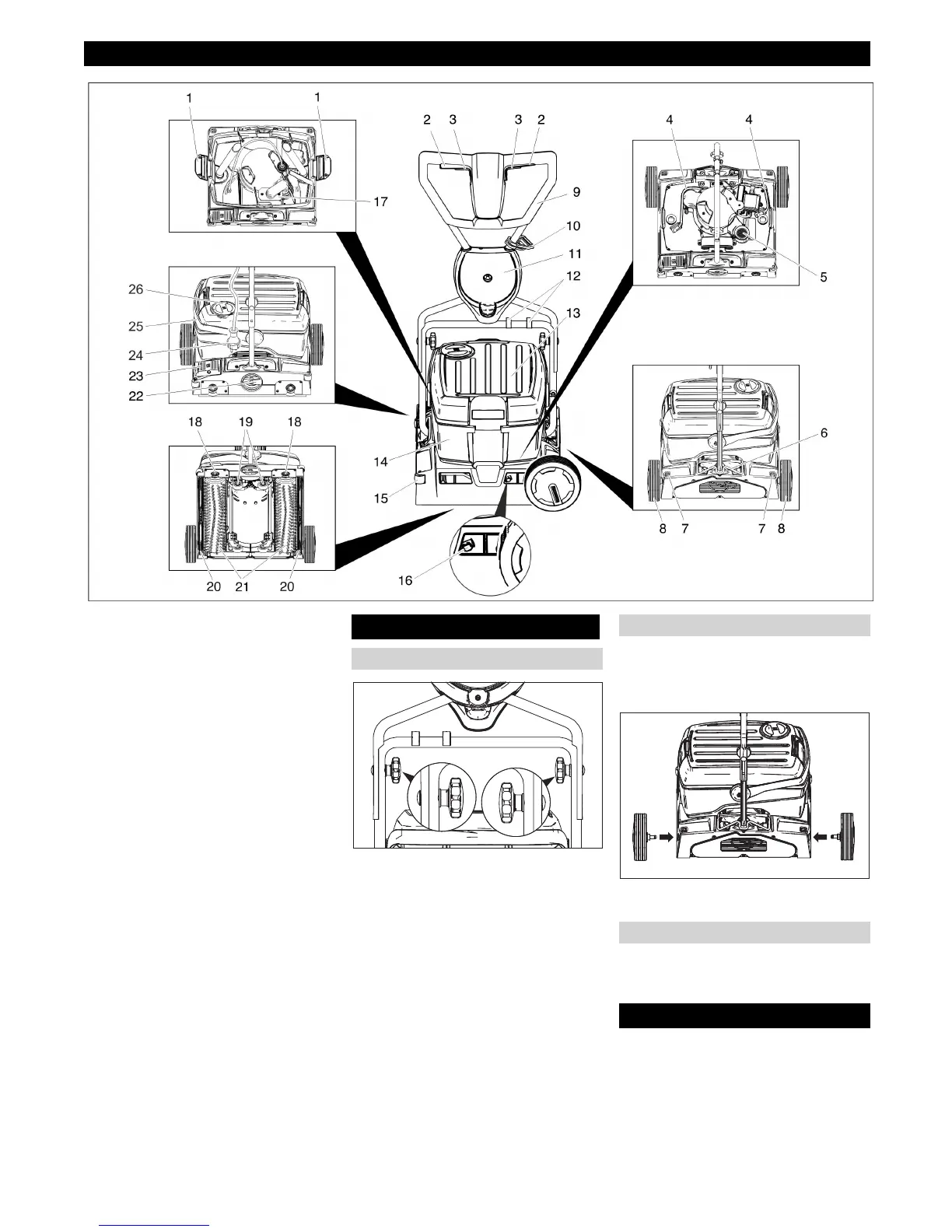

1 Švaraus vandens bako fiksatorius
2 Šepečio pavaros jungiklis
3 Valomojo tirpalo jungiklis
4 Valomojo tirpalo tiekimo žarna
5 Filtro tinklelis (nusiurbimo)
6Stūmimo rankenos fiksatorius
7 Transportavimo ratuko atblokavimo
mygtukas
8 Transportavimo ratukas *
9Stūmimo rankena
10 Įtemptumo atleidimo kablys
11 Transportavimo ratuko laikiklis *
12 Spaustukas
13 Švaraus vandens bakas
14 Užteršto vandens bakas
15 Nukreipiantysis ritinėlis
16 Siurbimo rėmelio keitimo stūmiklis
17 Plūduras
18 Šepečio keitimo mygtukas
19 Važiuoklė
20 Siurbimo rėmelis
21 Šepečio velenai
22 Šepečio prispaudimo jėgos reguliato-
rius
23 Siurbimo rėmelio nuleidimo pedalas
24 Maitinimo tinklo kištukas
25 Užteršto vandens bako rankena
26 Švaraus vandens bako dangtis
* su „BR 40/10 C Classic“ netiekiama
Viršutinę stūmimo rankenos dalį stum-
kite ant apatinės.
Atsargiai
Pažeidimo pavojus. Montavimo metu nepri-
spauskite kabelių.
Išlygiuokite angas (galima pasirinkti 2
aukščio lygius).
Stūmimo rankenos dalis sujunkite tvirti-
nimo varžtais, veržlėmis ir žvaigždinė-
mis rankenėlėmis.
Kabelį prie stūmimo rankenos pritvirtin-
kite spaustuku.
Su „BR 40/10 C Classic“ transportavimo ra-
tukai netiekiami. Transportavimo ratukų
tvirtinimo komplektas yra aprašytas skyriu-
je „Priedai“.
Transportavimo ratukų ašis įstatykite
į
prietaiso angas ir juos užfiksuokite.
Prieš pradedant naudoti prietaisą būtina
įmontuoti šepečius (žiūrėkite skyrių „Aptar-
navimo darbai“).
Pastaba
Norėdami tuoj pat išjungti prietaisą, paleis-
kite šepečio pavaros jungiklį.
Valdymo elementai
Prieš pradedant naudoti
Stūmimo rankenos montavimas
Transportavimo ratukų montavimas
Šepečių įmontavimas
Naudojimas
179LT
