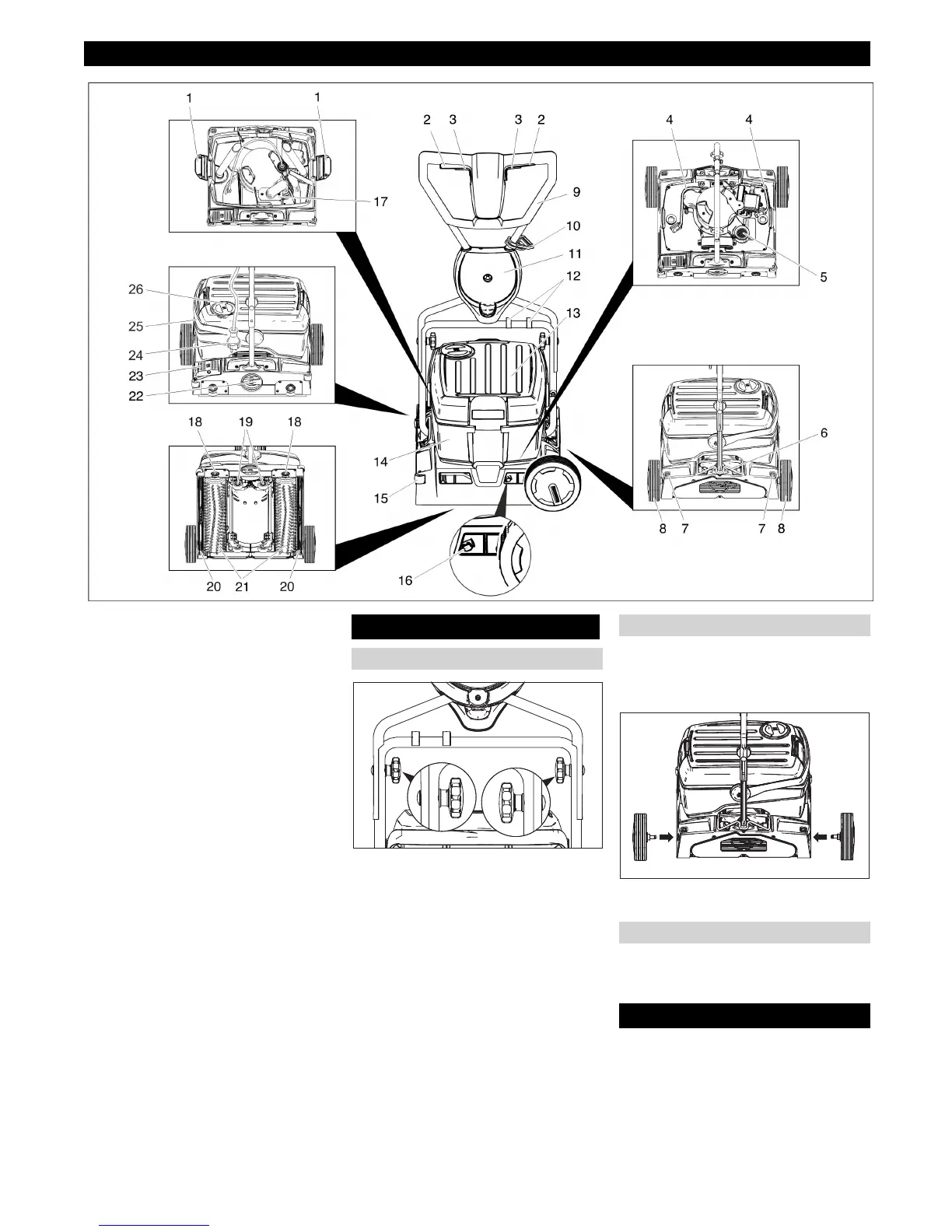

1 Zapor spremnika svježe vode
2 Prekidač pogona četki
3 Prekidač otopine za pranje
4 Crijevo otopine za pranje
5 Mrežica za skupljanje vlakana (usisa-
vanje)
6Učvršćivač potisne ručice
7 Tipka za deblokiranje transportnog ko-
tača
8 Transportni kotačić *
9 Potisna ručica
10 Kuka za vlačno rasterećenje
11 Držač transportnog kotača *
12 Uskočni zatvarač
13 Spremnik svježe vode
14 Spremnik prljave vode
15 Zaštitni kotačić
16 Gumb za zamjenu usisne konzole
17 Plovak
18 Tipka za zamjenu četke
19 Vozni mehanizam
20 Usisna konzola
21 Valjkaste četke
22 Okretna ručka za tlak nalijeganja četki
23 Papučica za spuštanje usisne konzole
24 Strujni utikač
25 Rukohvat spremnika prljave vode
26 Poklopac spremnika svježe vode
* kod BR 40/10 C Classic nije sadržano u
isporuci
Gornju polovicu potisne ručice gurnite
na donju polovicu.
Oprez
Opasnost od oštećenja. Prilikom montaže
nemojte prikliještiti kabel.
Usmjerite provrte (moguće su 2 postav-
ke visine).
Polovice potisne ručice spojite pomoću
vijaka zaobljene glave, podložaka i
zvjezdastih pričvrsnika.
Kabel pričvrstite pomoću uskočnih za-
tvara
ča na potisnoj ručici.
Kod BR 40/10 C Classic transportni kotači-
ći nisu sadržani u isporuci. Dodatni tran-
sportni kotačići navedeni su u poglavlju
"Pribor".
Osovine transportnih kotačića utaknite
u provrte na uređaju i blokirajte.
Četke se moraju montirati prije stavljanja u
pogon (pogledajte odlomak "Radovi na
održavanju").
Napomena
Za trenutačno isključivanje pogona četki
pustite prekidač pogona četki.
Komandni elementi
Prije prve uporabe
Montaža potisne ručice
Montaža transportnih kotača
Montaža četki
U radu
144 HR
