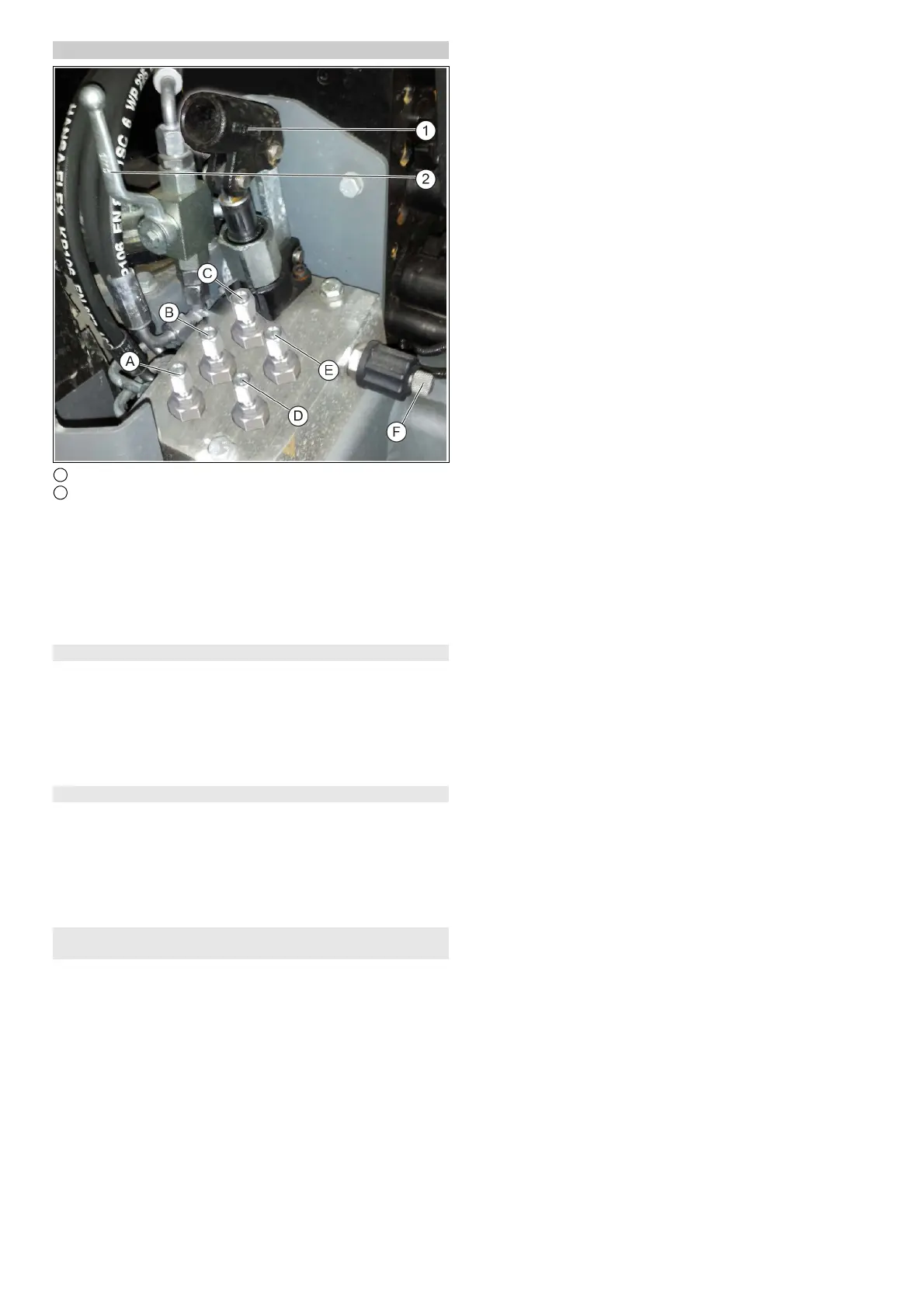

Vanne hydraulique commande de secours
1 Pompe manuelle
2 Robinet à boisseau sphérique - fonctionnement normal
(A) - (E) Vis SW 8
(F) Vis à oreilles
1. Retirer le cache, pour ce faire déverrouiller les vis (3x) du
cache d'une rotation vers la gauche.
Remarque
Pour actionner la pompe manuelle, il faut un tube manuel qui se
situe latéralement derrière le siège conducteur.
Une clé à douille SW 8 est fournie pour l’actionnement des vis.
Lever la cuve à poussière / le châssis d'outil monté
1. Dévisser les vis (B, E, F).
2. Actionner la pompe manuelle (1).
La cuve à poussière / le châssis d'outil monté est levé.
3. Visser lentement la vis (F).
La cuve à poussière / le châssis d'outil monté est abaissé.
4. Visser les vis.
La position initiale est rétablie.
Lever le relevage avant / la bouche d'aspiration
1. Dévisser les vis (A, D, F).
2. Actionner la pompe manuelle (1).
Le relevage avant / la bouche d'aspiration est levé.
3. Visser lentement la vis (F).
Abaisser le relevage avant / la bouche d'aspiration.
4. Visser les vis.
La position initiale est rétablie.
Desserrer l'accumulateur à ressorts du frein de
stationnement
1. Amener le robinet à boisseau sphérique (2) en position hori-
zontale.
2. Dévisser la vis (C).
3. Actionner la pompe manuelle (1).
L'accumulateur à ressorts se détache.
4. Amener le robinet à boisseau sphérique en position verticale.
5. Visser la vis (C).
L'accumulateur à ressorts est activé (position initiale).
