204 Italiano
Smontare il sistema di spazzatura
Per lo smontaggio del sistema di spazzatura, eseguire le istruzio-
ni di montaggio in sequenza inversa. Parcheggiare il sistema di
spazzamento sul pallet. Prima rimuovere le scope.
Per staccare i tubi flessibili idraulici, togliere preventivamente la
pressione al sistema: su questo punto vedere le istruzioni per
l'uso del veicolo.

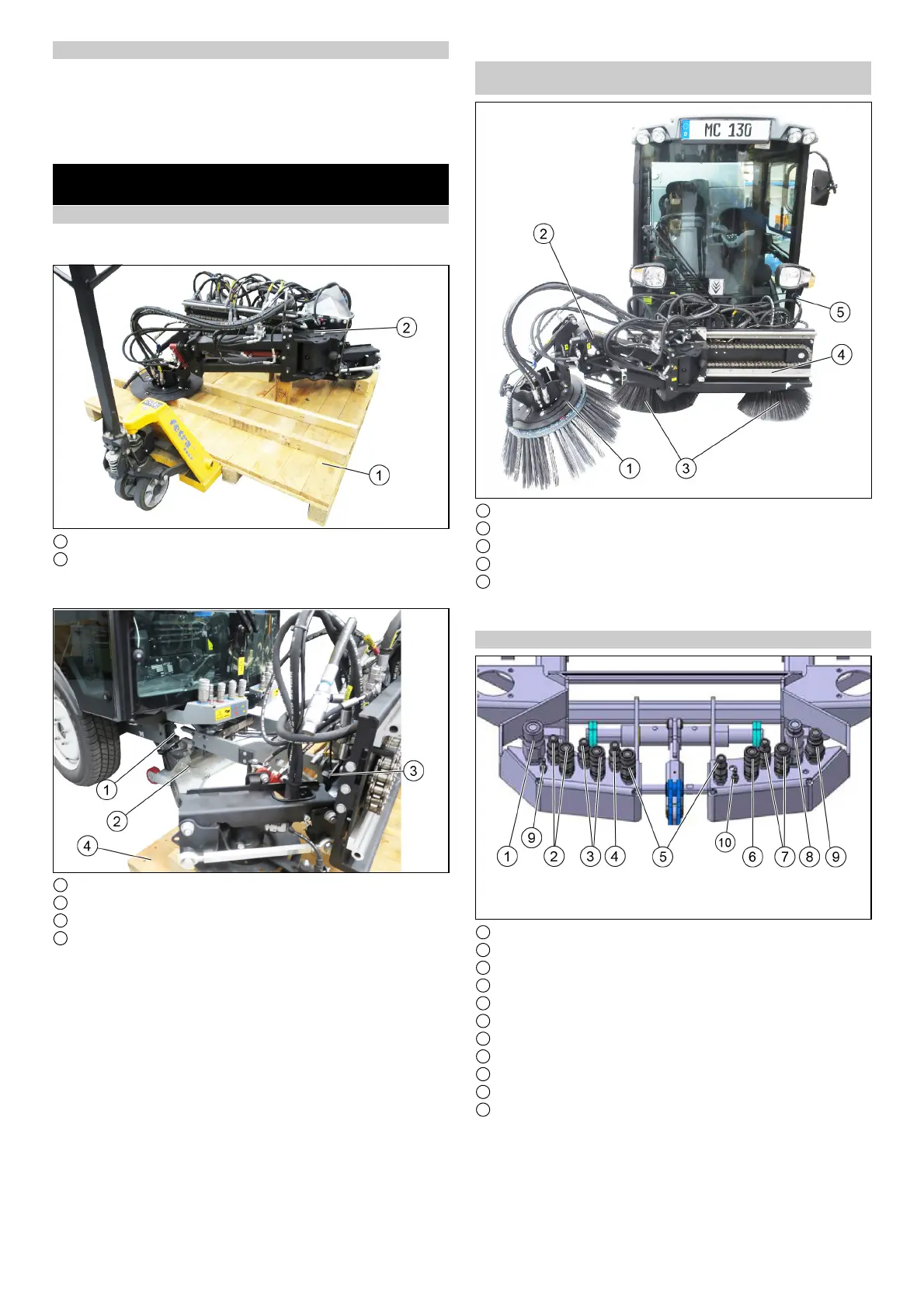

Kit di montaggio sistema di spazzamento a 3
spazzole (spazzola frontale)
Assemblaggio del sistema di spazzamento
Il pallet sui cui viene fornito il sistema di spazzamento viene uti-
lizzato anche come ausilio per il montaggio / smontaggio.
1 Pallet
2 Sistema di spazzamento
1. Condurre il carrello elevatore sotto il pallet con il sistema di
spazzamento posizionato.
1 Alloggiamento sul veicolo
2 Bocca di aspirazione montata
3 Sistema di spazzamento
4 Pallet
2. Tirare in alto la leva di bloccaggio.
3. Posizionare il sistema di spazzamento davanti al veicolo, a cir-
ca 10 cm di distanza.
4. Collegare i tubi flessibili idraulici prestando attenzione alla cor-
rispondenza dei colori.
Per la configurazione, vedere un capitolo successivo
5. Inserire i tubi flessibili dell'acqua.
6. Inserire il collegamento a spina elettrico sul veicolo.
7. Introdurre completamente il sistema di spazzamento nell’al-
loggiamento del veicolo.
8. Bloccare il sistema di spazzamento spingendo verso il basso
la leva di bloccaggio (utilizzare una barra piegata).
9. Al primo montaggio, o in caso di montaggio su un diverso vei-
colo, occorre regolare correttamente il bloccaggio mediante i
dadi di regolazione. Se la regolazione è corretta, premendo
verso il basso il blocco deve innestarsi su un punto morto.
10.Montare le spazzole laterali e la spazzola frontale.
Vista dell’apparecchio sistema di spazzamento a 3
spazzole
1 Spazzole frontali
2 Braccio della spazzola frontale
3 Spazzatrice a 2 spazzole
4 Slitte
5 Spina riconoscimento dispositivo
1. L’utilizzo del sistema di spazzamento è descritto in uno dei ca-
pitoli successivi.
Collegamento dei tubi flessibili idraulici e idraulici
1 PTO spazzole
2 Inclinazione / rotazione spazzola frontale
3 Sollevamento / abbassamento spazzola frontale
4 Olio di recupero
5 Orientamento bocca di aspirazione / scope
6 Sollevamento / abbassamento scope
7 Orientamento spazzola frontale
8 PTO 80 l/min
9 PTO spazzole
10 Collegamento idrico a destra
11 Collegamento idrico di sinistra
1. Inserire i tubi flessibili idraulici rispettando i colori.
2. Inserire i tubi flessibili idrici a sinistra e destra.
