36 Deutsch
2 Saugmund / Kehrbesen Schwenken
3 Kehrbesen Heben / Senken
4 PTO Bürsten
5 Wasseranschluss rechts
6 Wasseranschluss links
1. Hydraulikschläuche entsprechend der Farbkennzeichnung
aufstecken.
2. Wasserschläuche links und rechts aufstecken.
Bedienung

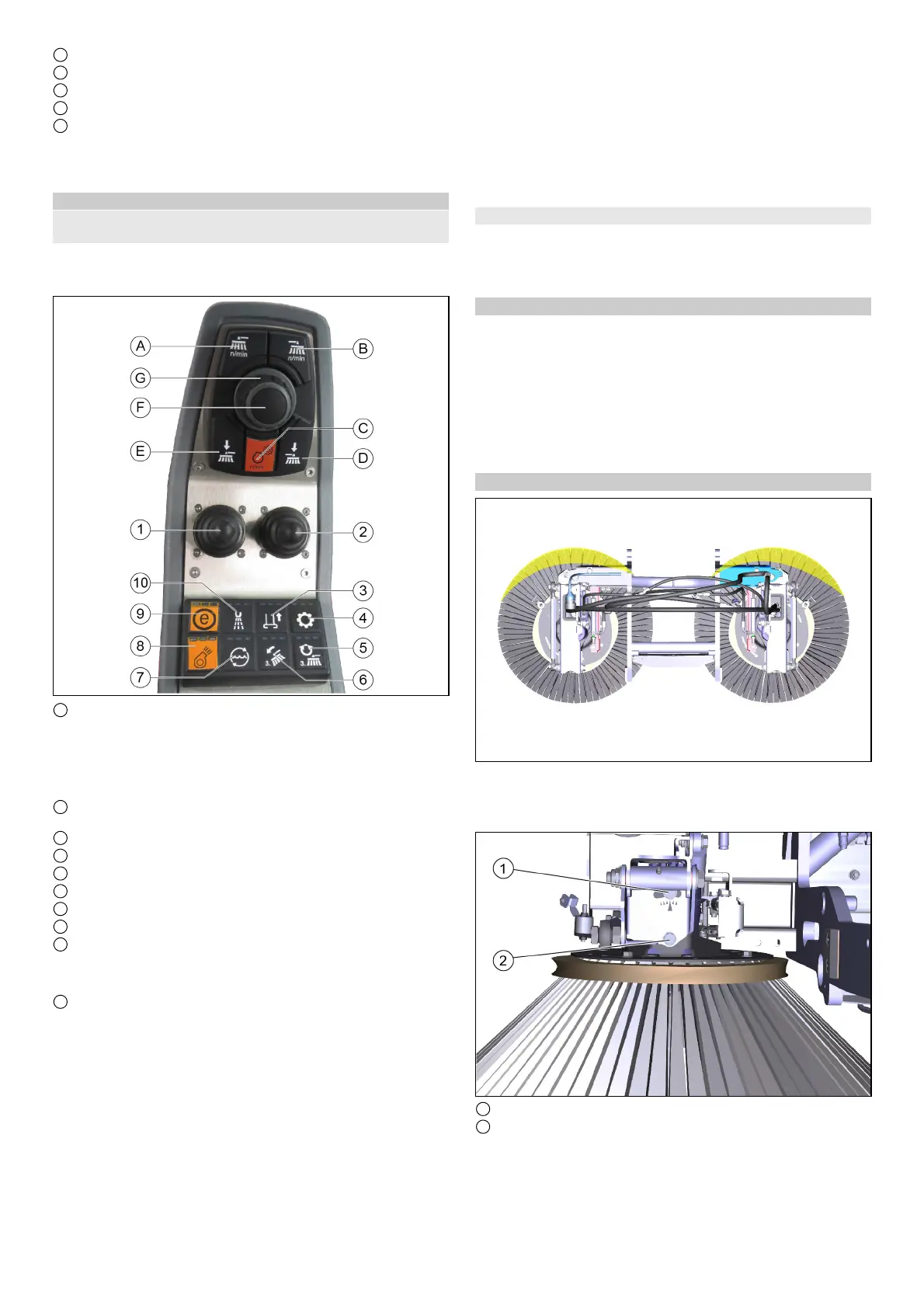

Belegung Saugkehrmaschine mit 2-Besen Kehrsystem
(gezogen)
Hinweis
Die Anzeigen in den Schaltern leuchten, wenn sie eingeschaltet
sind.
1 Joystick links
– Joystick nach vorne: Besenarme gemeinsam absenken und
Seitenbesen einschalten
– Joystick nach hinten: Besenarme gemeinsam anheben und
Seitenbesen ausschalten
– Joystick nach links/rechts: Besenarme gemeinsam schwen-
ken
2 Joystick rechts
Taste ist nicht belegt
3 Saugmund anheben / absenken
4 Hydrauliksystem ein / aus
5 Taste ist nicht belegt
6 Taste ist nicht belegt
7 Wasserumlauffunktion ein / aus (Recyclingwasser)
8 Sauggebläse ein / aus
9 Funktion ECO
Schaltet das komplette Arbeitsprogramm ein.
PTO (Seitenbesen, Sauggebläse), Frischwasser, Wasserum-
lauf (Recyclingwasser)
10 Wasserpumpe ein / aus
Umschalten auf 2-Besen Kehrsystem (gezogen):
1 Zündung einschalten.
2 Am Display des Fahrzeugs F10 drücken.
3 Mit F5 Kehrsystem gezogen auswählen.
Besenanpressdruck
Im Display zeigt ein gelber Balken eine Entlastung des Besenan-
pressdrucks an.
Ein roter Balken zeigt eine Erhöhung des Besenanpressdrucks
an.
Pflegearbeiten
1 Die vorhandenen Schmierstellen (Schmiernippel) sind ge-
kennzeichnet.
Täglich mit herkömmlichen Mehrzweckfett schmieren.
2 Kehrbesen auf eingewickelte Schnüre und Bänder prüfen, bei
Bedarf entfernen.
3 Hydraulikanschlüsse sauber halten und wöchentlich auf Dicht-
heit prüfen.
4 Kehrbesen auf Verschleiß und Beschädigung prüfen, bei Be-
darf erneuern.
Kehrspiegel einstellen
1. Den Kehrspiegel wie in der Abbildung dargestellt einstellen.
Links: 9.00 Uhr - 14.00 Uhr
Rechts: 10.00 Uhr - 15.00 Uhr
Seitenneigung einstellen
1 Schraube 1
2 Schraube 2
2. Schrauben lösen.
3. Seitenneigung über den Drehpunkt der Schraube 1 einstellen.
4. Schrauben anziehen.
(A) Anwahl Drehzahl Kehrbesen, links und rechts gemeinsam
(B) Taste ist nicht belegt
(C) Motordrehzahl
zum Einstellen der Werte drücken
Hinweis
Von der eingestellten Motordrehzahl ist die Saugleistung ab-
hängig.
1600 1/min leichtes Kehrgut
2200 1/min normale Verschmutzung
2500 1/min starke, schwere Verschmutzung
(D) nicht belegt
(E) Taste, Anpressdruck linker und rechter Seitenbesen
(F) Speichertaste
zum Speichern der eingestellten Werte oder Programme
drücken
(G) Drehknopf
zum Ändern der eingestellten Werte drücken
