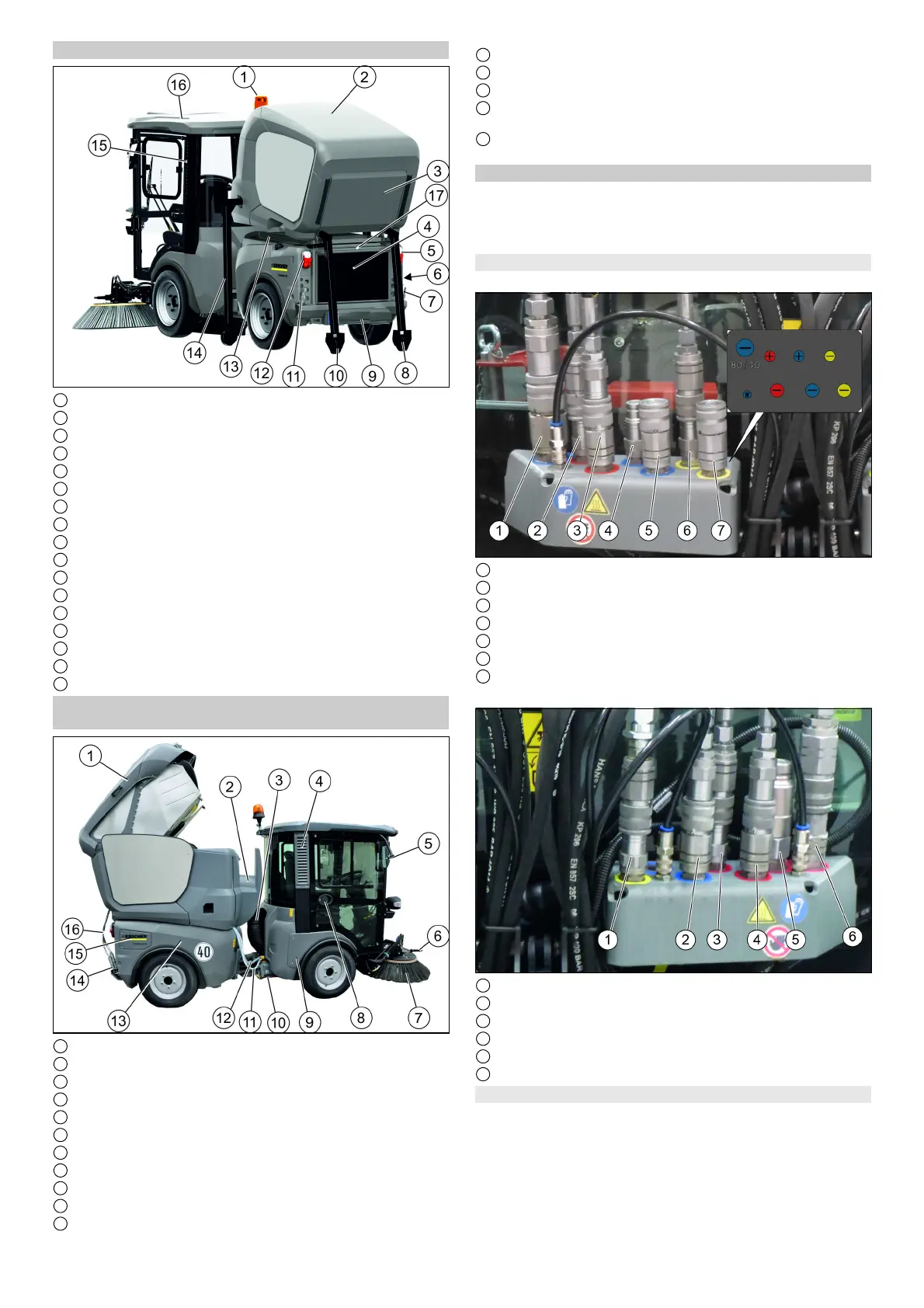

Vista com depósito de detritos no suporte
1 Pirilampo
2 Depósito de detritos
3 Grelha do ar de exaustão/difusor
4 Grelha de protecção do radiador
5 Luz traseira/pisca
6 Interruptor principal
7 Ligação hidráulica PTO traseira, direita 40 l/min
8 Suporte traseiro para depósito de detritos
9 Acoplamento de reboque (opção)
10 Suporte traseiro para depósito de detritos
11 Retorno PTO 40l/min
12 Luz traseira/pisca
13 Molduras de montagem com função de inclinação
14 Suporte lateral para depósito de detritos (2x)
15 Filtro de pó da cabina do condutor
16 Cabina do condutor
17 Suporte de matrícula
Vista com depósito de detritos levantado (lado do
condutor)
1 Depósito de detritos levantado
2 Armazenamento da mangueira de aspiração manual
3 Mangueira de aspiração
4 Filtro de pó da cabina do condutor
5 Espelho retrovisor
6 Bico pulverizador da vassoura lateral
7 Vassoura lateral
8 Cabina do condutor, bloqueável
9 Cobertura do revestimento lateral dianteiro
10 Junta articulada da proteção de transporte
11 Sistema de água
12 Mangueira da água reciclada
13 Revestimento lateral direito
14 Ligação hidráulica traseira
15 Cobertura da alavanca de comutação “Depósito de detritos/
moldura de montagem com função de inclinação”
16 Levantar/baixar a ligação da mangueira hidráulica para o de-
pósito de detritos
Ligações hidráulicas
Definição do conceito PTO hidráulico
Power Take Off = potência de saída hidráulica
Definição do conceito AUX
Auxiliar = válvula de controlo complementar
Ligações à frente (sistema hidráulico linear)
Ligações à direita
1 Retorno PTO
2 Girar a vassoura lateral para dentro
3 Girar a vassoura lateral para fora
4 Função adicional (opção)
5 Função adicional (opção)
6 Óleo de fuga
7 Função adicional (sistema de levantamento frontal)
Ligações à esquerda
1 Bocal de aspiração/sistema de levantamento frontal
2 Levantar o braço da vassoura esquerdo e direito em conjunto
3 Girar a vassoura lateral para dentro
4 Girar a vassoura lateral para fora
5 PTO hidráulico (80 l/min)
6 PTO hidráulico (40 l/min)
Ligações atrás
Ligações à direita
