Kärcher MC 130 - Geräteansicht 3-Besen Kehrsystem; Hydraulikschläuche und Wasserschläuche Anschließen; Bedienung

38 Deutsch

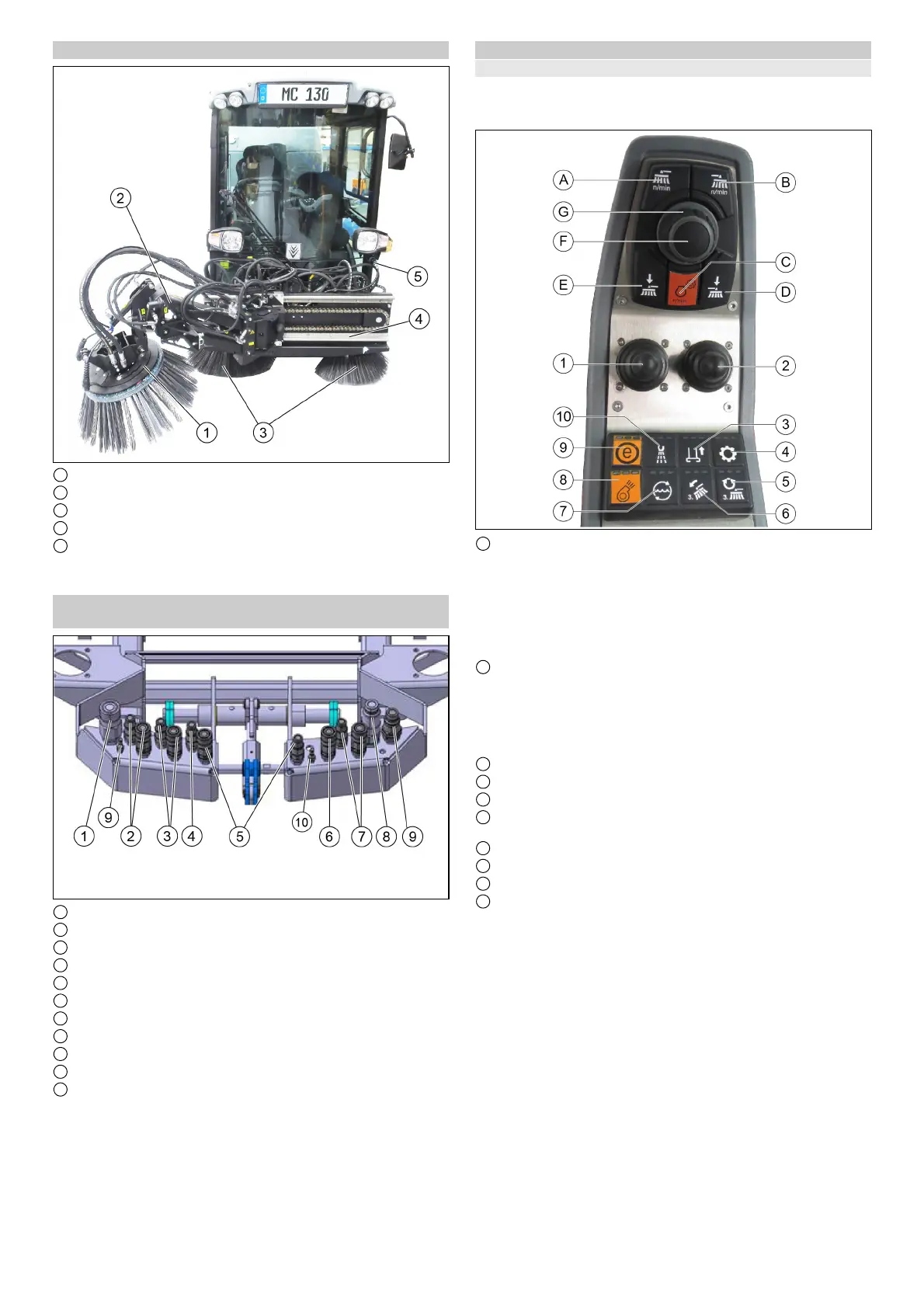

Geräteansicht 3-Besen Kehrsystem
1 Frontbesen
2 Frontbesenarm
3 2-Besen Kehrsystem
4 Schlitten
5 Stecker Geräteerkennung
1. Die Bedienung des Besensystems ist in einem späteren Kapi-
tel beschrieben.
Hydraulikschläuche und Wasserschläuche
anschließen
1 PTO Bürsten
2 Frontbesen Neigen / Rollen
3 Frontbesen Heben / Senken
4 Lecköl
5 Saugmund / Kehrbesen Schwenken
6 Kehrbesen Heben / Senken
7 Frontbesen Schwenken
8 PTO 80 l/min
9 PTO Bürsten
10 Wasseranschluss rechts
11 Wasseranschluss links
1. Hydraulikschläuche entsprechend der Farbkennzeichnung
stecken.
2. Wasserschläuche links und rechts aufstecken.
Bedienung
Belegung Saugkehrmaschine mit Kehrsystem Frontbesen
Hinweis
Die Anzeigen in den Schaltern leuchten, wenn sie eingeschaltet
sind.
1 Joystick links, zum Bedienen des Frontbesens
– Joystick nach vorne: Frontbesen senkt sich und schaltet
sich ein
Hinweis
Bei starken Verschmutzungen den Anpressdruck erhöhen
– Joystick nach hinten: Frontbesen hebt sich und schaltet sich
ab
– Joystick nach links/rechts: Frontbesen bewegt sich nach
links/rechts
2 Joystick rechts, zum Bedienen der Kehrbesen
– Joystick nach vorne: Besenarme gemeinsam absenken und
Seitenbesen einschalten
– Joystick nach hinten: Besenarme gemeinsam anheben und
Seitenbesen ausschalten
– Joystick nach links/rechts: Besenarme gemeinsam schwen-
ken
3 Saugmund anheben / absenken
4 Hydrauliksystem ein / aus
5 Drehrichtungsumkehr Frontbesen
6 Wenn aktiviert: Frontbesen Nicken/Rollen mit rechtem Joys-
tick
7 Wasserumlauffunktion ein / aus (Recyclingwasser)
8 Sauggebläse ein / aus
9 Funktion ECO
10 Wasserpumpe ein / aus
(A) Anwahl Drehzahl Frontbesen
(B) Anwahl Drehzahl Kehrbesen
(C) Motordrehzahl
zum Einstellen der Werte drücken
Hinweis
Von der eingestellten Motordrehzahl ist die Saugleistung ab-
hängig.
 1600 1/min leichtes Kehrgut
 2200 1/min normale Verschmutzung
 2500 1/min starke, schwere Verschmutzung
(D) Kehrbesenentlastung
(E) Frontbesenentlastung /-druck
(F) Speichertaste
zum Speichern der eingestellten Werte oder Programme
drücken
(G) Drehknopf
zum Ändern der eingestellten Werte drücken
