Valvola idraulica comando di emergenza

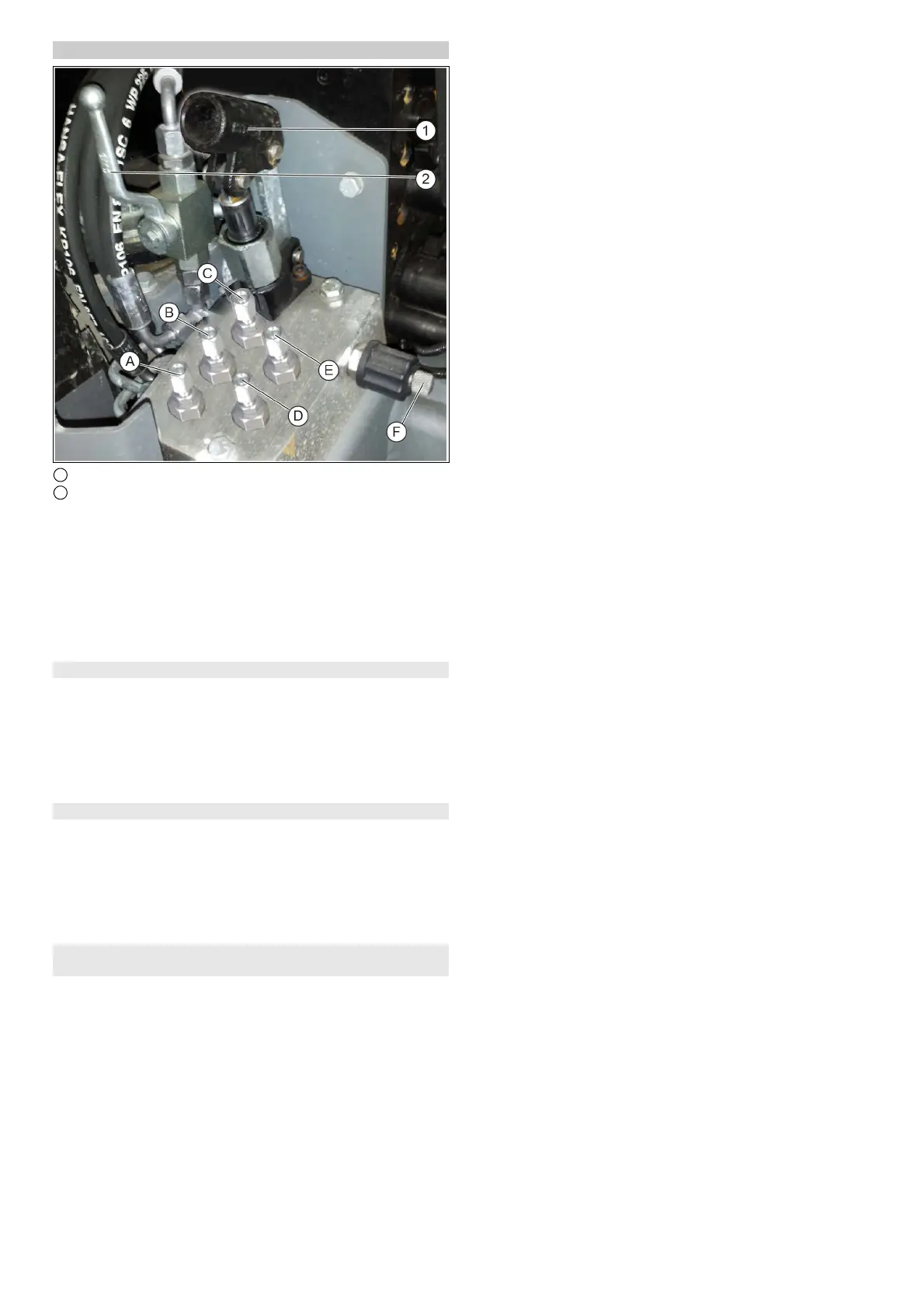

1 Pompa a mano
2 Rubinetto a sfera - funzionamento normale
(A) - (E) viti SW 8
(F) vite zigrinata
1. Rimuovere la copertura sbloccando le viti (3x) della copertura
ruotandole a sinistra.
Nota
Per azionare la pompa a mano è necessario un tubo che si trova
lateralmente dietro il sedile del conducente.
In dotazione è inclusa una chiave ad anello SW 8 per l'aziona-
mento delle viti.
Sollevamento del vano raccolta/telaio di assemblaggio
1. Svitare le viti (B, E, F).
2. Azionare la pompa a mano (1).
Il vano raccolta/telaio di assemblaggio si abbassa.
3. Avvitare lentamente la vite (F).
Il vano raccolta/telaio di assemblaggio viene scaricato.
4. Avvitare le viti.
La posizione di base viene ripristinata.
Sollevamento del sollevatore frontale/bocca di aspirazione
1. Svitare le viti (A, D, F).
2. Azionare la pompa a mano (1).
Il sollevatore frontale/la bocca di aspirazione viene sollevata.
3. Avvitare lentamente la vite (F).
Il sollevatore frontale/la bocca di aspirazione viene rilasciata.
4. Avvitare le viti.
La posizione di base viene ripristinata.
Allentamento dell'accumulatore a molla del freno di
stazionamento
1. Portare il rubinetto a sfera (2) in posizione orizzontale.
2. Svitare la vite (C).
3. Azionare la pompa a mano (1).
L'accumulatore a molla si allenta.
4. Portare il rubinetto a sfera in posizione verticale.
5. Avvitare la vite (C).
L'accumulatore a molla viene attivato (posizione di base).
