366 Português
Depósito de detritos

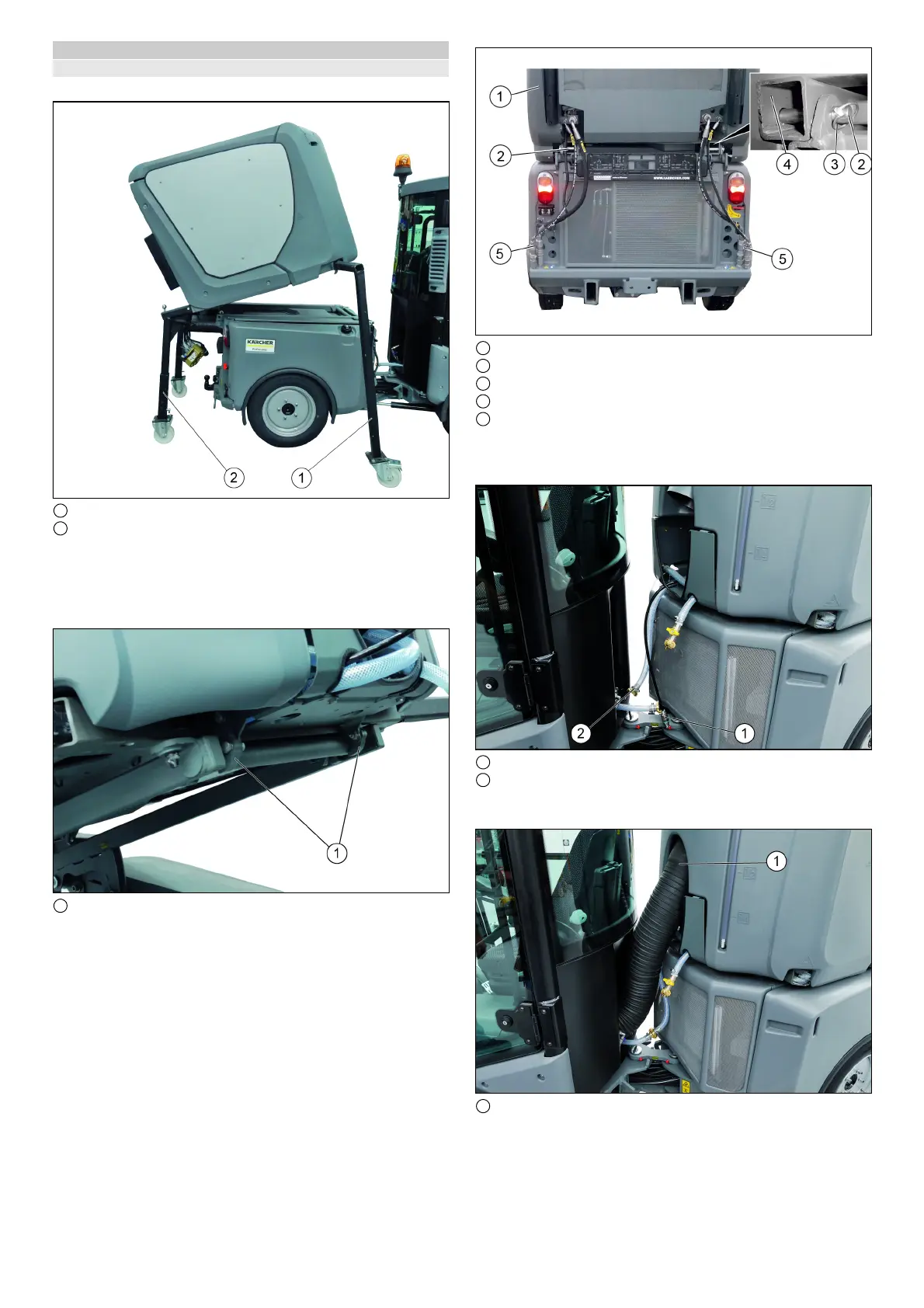

Montar o depósito de detritos
Depósito de detritos e depósito de água vazios.
1 Apoio de montagem dianteiro
2 Apoio de montagem traseiro
1. Montar o depósito de detritos nos apoios de montagem.
2. Avançar cuidadosamente com a parte traseira do veículo para
debaixo do depósito de detritos.
3. Levantar a plataforma de carregamento lentamente até ficar
debaixo do depósito de detritos.
1 Gancho retentor
4. Enganchar o depósito de detritos na plataforma de carrega-
mento com o gancho retentor.
5. Continuar a levantar a plataforma de carregamento até aliviar
os apoios de montagem dianteiros.
6. Remover os apoios de montagem dianteiros.
7. Baixar totalmente a plataforma de carregamento com o depó-
sito de detritos.
8. Remover os apoios de montagem traseiros.
1 Depósito de detritos
2 Pinos de segurança
3 Contrapino de segurança
4 Quadro
5 Ligação hidráulica
9. Inserir os pinos de segurança e fixar com o contrapino de se-
gurança.
10.Estabelecer as ligações eléctricas e hidráulicas.
1 Mangueira da água de pulverização
2 Mangueira da água de reciclagem (opção)
11.Ligar a mangueira de água de reciclagem (opção).
12.Ligar a mangueira da água de pulverização.
1 Mangueira de aspiração
13.Ligar a mangueira de aspiração fixamente ao depósito de de-
tritos.
