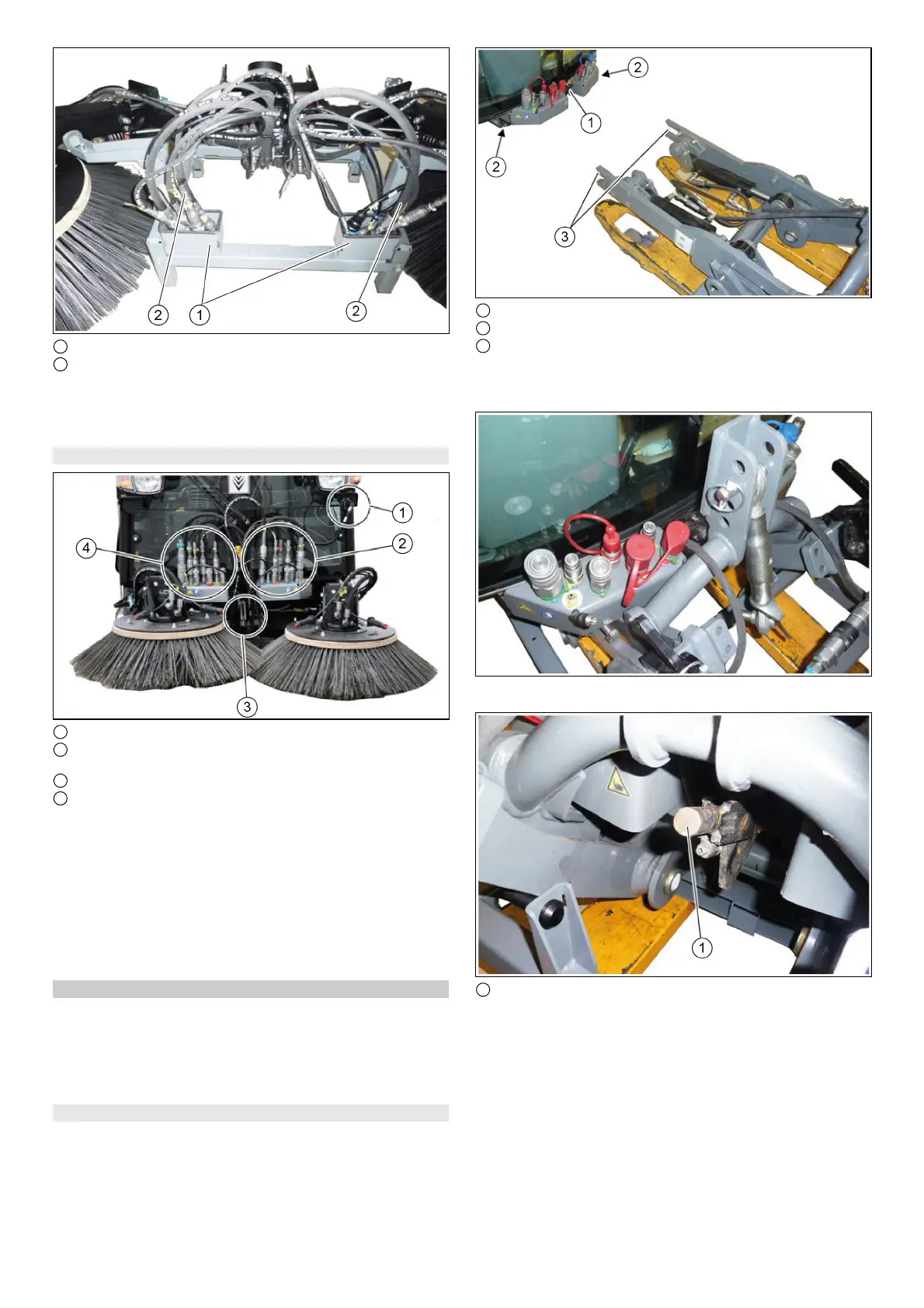

312 Español
1 Caja de almacenaje
2 Cables y mangueras
14.Coloque los cables y las mangueras en las cajas de almace-
naje.
15.Deposite el sistema de barrido en un punto protegido.
16.Despliegue el carro de elevación.
Montaje del sistema de barrido
1 Conector de señal de la detección de accesorios
2 Conexiones para el cepillo lateral izquierdo (sistema hidráuli-
co y agua)
3 Bloqueo del sistema de barrido
4 Conexiones para el cepillo lateral derecho (sistema hidráulico
y agua)
1. Detenga el vehículo sobre una superficie llana con una base
firme y asegúrelo para evitar movimientos involuntarios.
2. Monte el sistema de barrido en el vehículo en orden inverso.
3. Bloquee el sistema de barrido (posición de palanca inferior).
4. Compruebe el bloqueo, véase el capítulo Compruebe/ajuste
el bloqueo de los accesorios..
5. Despresurice el sistema hidráulico. Véase el capítulo Liberar
la presión del sistema hidráulico (descarga de presión).
6. Conecte las mangueras con los acoplamientos.
Elevador de fuerza frontal (opcional)
Con el elevador de fuerza frontal se pueden montar distintos ac-
cesorios con alojamiento de 3 puntos.
Para montar/desmontar el elevador de fuerza frontal se requiere
un carro de cambio.
Nota
Accesorios opcionales, n.º pedido 2.852-067.0
Montaje del elevador de fuerza frontal
1. Detenga el vehículo sobre una superficie llana con una base
firme y asegúrelo para evitar movimientos involuntarios.
1 Palanca de bloqueo
2 Bastidor de alojamiento del vehículo
3 Alojamiento del elevador de fuerza frontal
2. Ajuste la palanca de bloqueo a la posición superior.
3. Coloque el elevador de fuerza frontal con el carro de elevación
en una posición centrada delante del vehículo.
4. Inserte el elevador de fuerza frontal en el bastidor de aloja-
miento del vehículo hasta el tope.
1 Palanca de bloqueo
5. Ajuste la palanca de bloqueo a la posición inferior.
6. Compruebe el bloqueo, véase el capítulo Compruebe/ajuste
el bloqueo de los accesorios..
7. Descienda y extraiga el carro de elevación.
