16.Hefwagen uitschuiven.

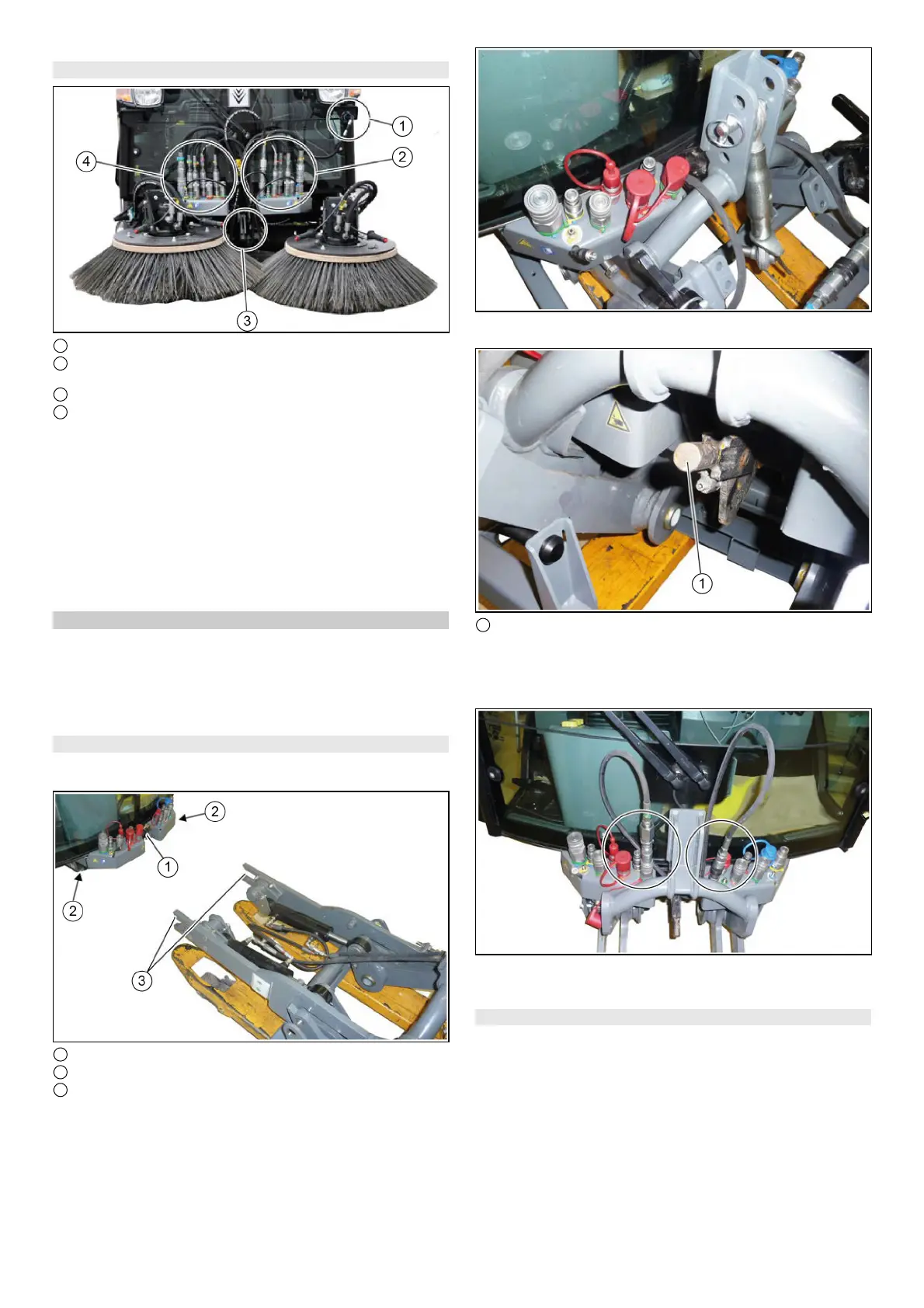

Veegsysteem monteren
1 Signaalstekker voor herkenning aanbouwapparaat
2 Aansluiting voor linker zijbezem (hydraulisch systeem en wa-
ter)
3 Vergrendeling veegsysteem
4 Aansluiting voor rechter zijbezem (hydraulisch systeem en
water)
1. Voertuig op vlakke, vaste ondergrond zetten en tegen wegrol-
len beveiligen.
2. Veegsysteem in omgekeerde volgorde aan het voertuig mon-
teren.
3. Veegsysteem vergrendelen (hendelstand onderaan).
4. Vergrendeling controleren, zie hoofdstuk Vergrendeling aan-
bouwenheden controleren/instellen.
5. Hydraulisch systeem drukloos maken. Zie hoofdstuk Hydrau-
lisch systeem drukloos maken (drukontlasting).
6. Hydraulische slangen met de koppelingen verbinden.
Frontkrachttiller (optie)
Met de frontkrachttiller kunnen verschillende aanbouwapparaten
met 3-puntsopname worden gemonteerd.
Voor het monteren/demonteren van de frontkrachttiller is een
wisselwagen nodig.
Instructie
Optioneel toebehoren, bestel-nr. 2.852-067.0
Frontkrachttiler monteren
1. Voertuig op vlakke, vaste ondergrond zetten en tegen wegrol-
len beveiligen.
1 Vergrendelingshendel
2 Opnameframe voertuig
3 Opname frontkrachttiller
2. Vergrendelingshendel naar boven zetten.
3. Frontkrachttiller met de hefwagen in het midden voor het voer-
tuig positioneren.
4. Frontkrachttiller in het opnameframe van het voertuig tot aan
de aanslag inbrengen.
1 Vergrendelingshendel
5. Vergrendelingshendel naar onderen zetten.
6. Vergrendeling controleren, zie hoofdstuk Vergrendeling aan-
bouwenheden controleren/instellen.
7. Hefwagen neerlaten en uitschuiven.
8. Hydraulisch systeem drukloos maken. Zie hoofdstuk Hydrau-
lisch systeem drukloos maken (drukontlasting).
9. Hydraulische slangen met de koppelingen verbinden.
Frontkrachttiler demonteren
1. Frontkrachttiller tot in eindstand omhoog brengen.
2. Hydraulische slangen loskoppelen.
3. Frontkrachttiller ontgrendelen (hendelstand boven).
