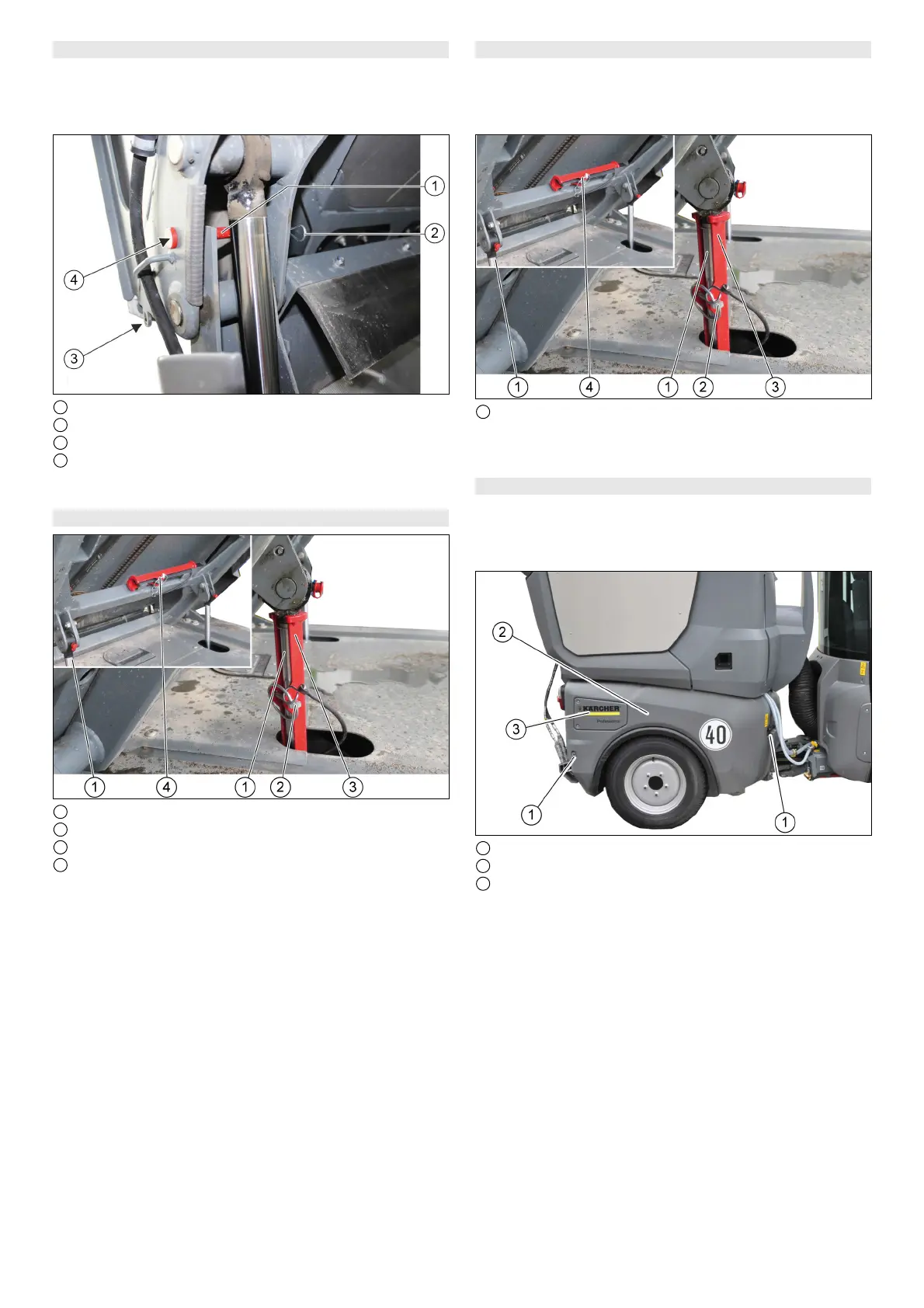

Opgetild vuilreservoir borgen
몇 WAARSCHUWING
Gevaar voor letsel en beschadiging
Beveilig de vuilcontainer altijd bij werkzaamheden met geheven
vuilcontainer.
1 Borgbout
2 Borgclip
3 Opbergvak voor borgbout met borgklem (2x)
4 Borgpositie (1x rechts, 1x links)
1. Bij opgetild vuilreservoir de borgbout plaatsen en met borgklep
beveiligen (2x).
Kantelinrichting borgen
1 Zuigerstang
2 Borgclip
3 Borgsteun
4 Opname voor borgsteun
1. Kantelinrichting helemaal omhoog brengen.
2. Splitpen openen.
3. Borgsteun uit de opname nemen.
4. Borgsteun aanbrengen.
5. Splitpen aanbrengen.
Instructie
Beveiliging kan aan de linker en rechter zuigerstang worden aan-
gebracht.
Kantelinrichting neerlaten
LET OP
Beschadiging van de zuigslang
Let er bij het neerlaten van het kantelframe op dat de zuigslang
juist in de geleiding ligt.
1 Zuigslang
1. Kantelinrichting neerlaten nadat de borgsteun is verwijderd.
2. Indien nodig de zuigslang met de hand in de geleiding druk-
ken.
Zijbekleding afnemen
몇 WAARSCHUWING
Gevaar voor verbranding!
Vóór het afnemen van de bekledingen, voertuig voldoende laten
afkoelen.
1 Sluitingen zijbekleding
2 Zijbekleding
3 Afdekking omschakelventiel
1. Afdekking omschakelventiel afnemen.
2. Omschakelhendel op stand "hefplatform" zetten, zie hoofdstuk
Omschakeling vuilreservoir / aanbouwframe.
3. Hefplatform ca. 15 cm optillen.
4. Beide sluitingen van de zijbekleding openen.
5. Zijbekleding naar boven toe optillen en naar opzij uitnemen.
Montage-instructie
De inbouw gebeurt in de omgekeerde volgorde.
