KBR multicomp F144-MS-1V1C1TI6DO6RO-3 - Page 19

Rev. 1.00
22586_EDEBDA0253-0318-1_EN
19

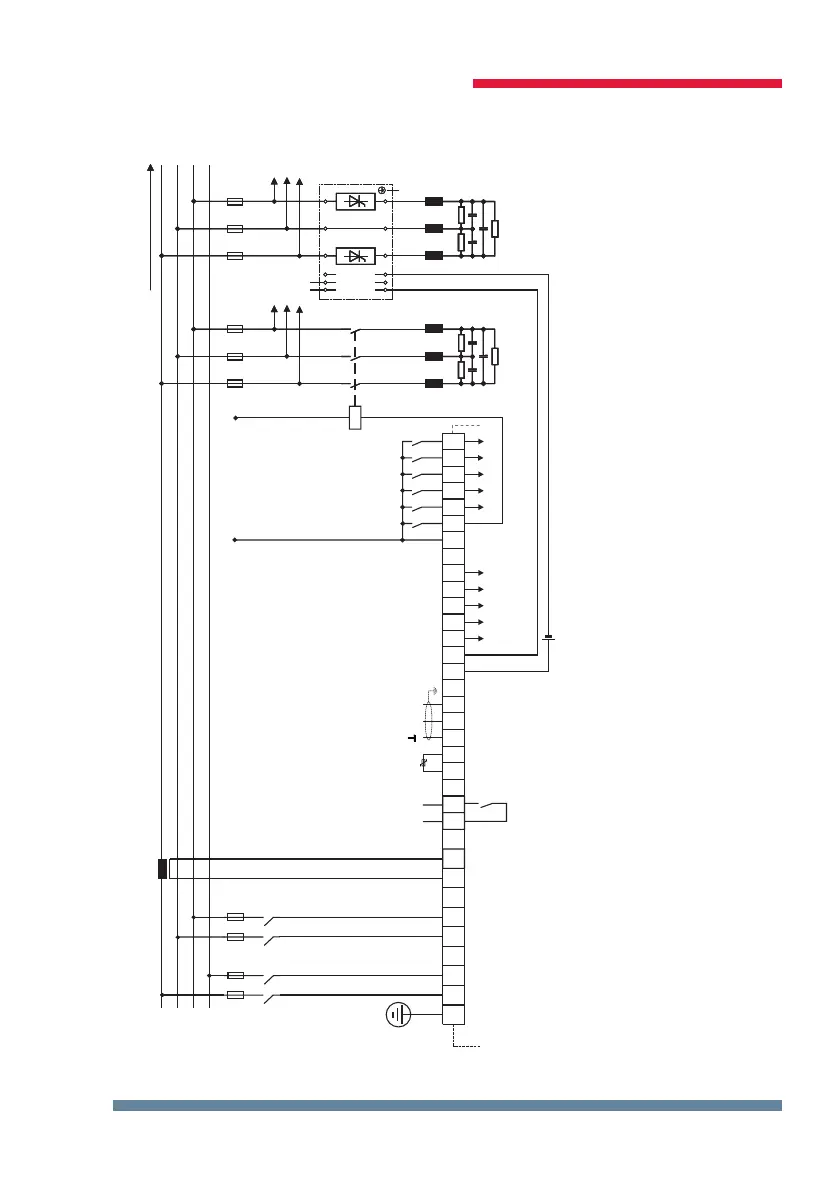

KBR multicomp F144-3 6DO/6RO
Contact is open by no power and alarm
Kontakt bei Störung und im stromlosen Zustand oen
30 31
70
71 90
91
92
Alarm
temperature
probe
Temperatur-
fühler /
Bus

B
A
40
41 42
43 44
45 46
47
48 49
50 51
52 53
+ 24 -
Digitale Ausgänge digital outputs
+ k1 k2 k3 k4 k5 k6
k7 k8 k9 k10 k11 k12
Relaisausgänge relay outputs
kl
20 21
Messstrom/ measuring current
KL
LL3
12 10 11
L1 EVU L2 L3 N
Steuerspannung/ driving voltage
PE
20 21
Messstrom/ measuring current
KL
L2
12 10 11
L1 EVU L2 L3 N
Steuerspannung/ driving voltage
PE
Steuerspannung/ driving voltage < 250V
+
-
Kompensationsanlage power factor correction equipment
Verbraucher / consumer
+
-
Kompensationsanlage power factor correction equipment
Verbraucher / consumer
+
-
Kompensationsanlage power factor correction equipment
Verbraucher / consumer
F1
F2
F3
F4
Trenn- vorrichtung/ circuit breaker
*)
100-240V
+/- 10%
DC/50/
60 HZ
Messspannung
Measuring voltage
30 ... 690 V
*)
Hinweis / note k12 wahlweise Lüfteranschluss oder Kompensationsstufe
(Werkseinstellung = Lüfteranschluss)
k12 optional fan connection or compensation stage (factory default = fan connection)
Connection measuring voltage
PH-PH
Installation and electrical connection
