14
ITALIANO
SMALTIMENTO
Questo prodotto è formato da vari componenti che potrebbero a loro volta contenere
sostanze inquinanti. Informarsi sul sistema di riciclaggio o smaltimento del prodotto atte-
nendosi alle norme di legge vigenti a livello locale.
NON DISPERDERE NELL’AMBIENTE!

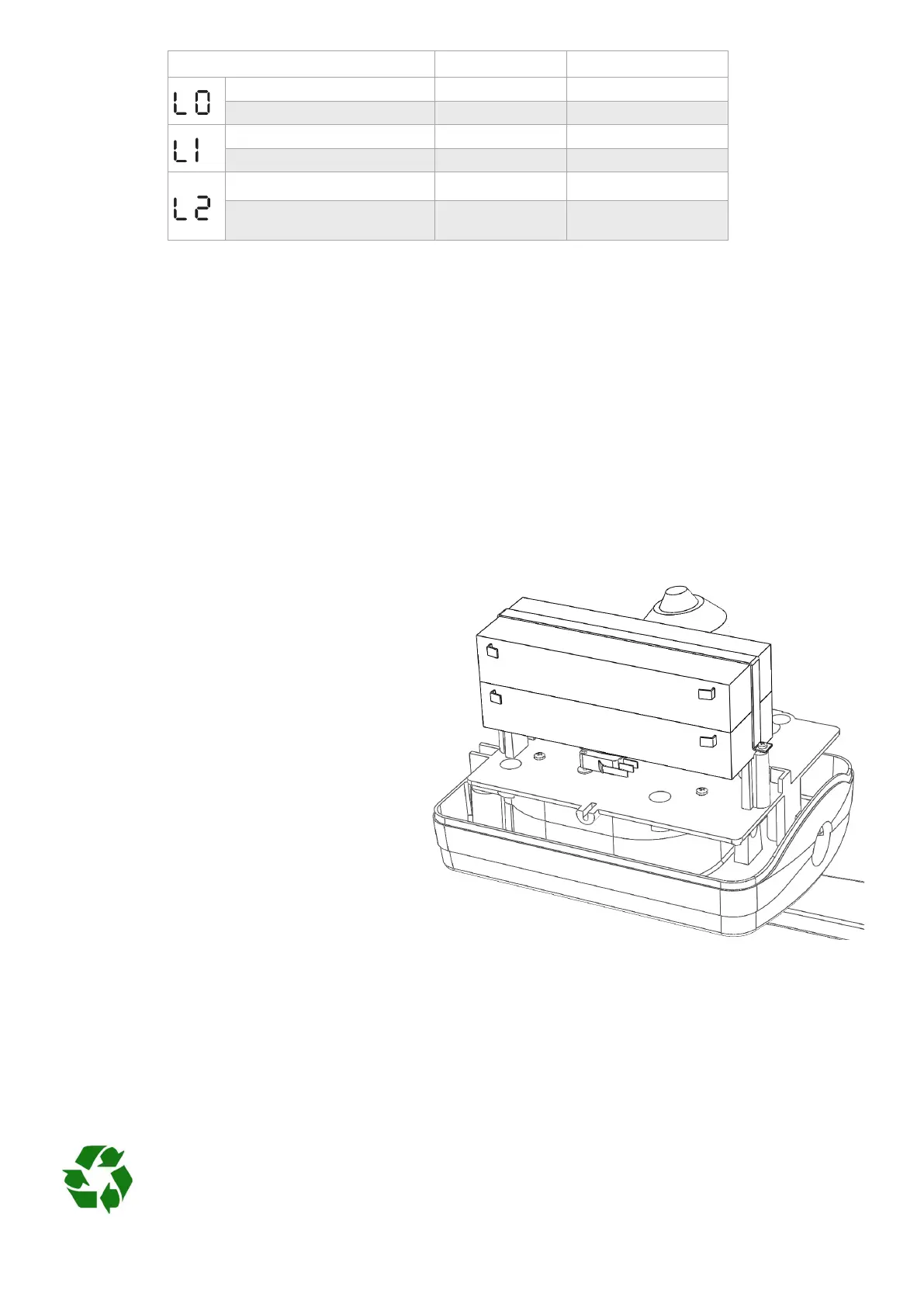

KIT FISSAGGIO BATTERIE SN-21 900KITFBSN20
Un impianto con CT-824S può funzionare anche in assenza di tensione di rete installando due bat-
terie 12V 2,2Ah (non fornite) senza effettuare nessuna modica all’impianto.
Sequenza di collegamento:
• Togliere alimentazione 230Vac
• Collegare le due batterie in serie facendo attenzione alla polarità dei morsetti N°33 BAT+ e
N°34 BAT-
• Vericare che i led delle sicurezze si
accendano
• Ripristinare la tensione di rete
• Le batterie nuove raggiungeranno la
carica dopo circa 10 ore.
Il numero di manovre eseguibili con alimen-
tazione a batteria dipende da molti fattori; un
esempio indicativo può essere 4 cicli comple-
ti nelle seguenti condizioni:
• ante battenti 2 m 200 Kg
• impianto con 1 coppia di fotocellule,
ricevente ad innesto e 1 lampeggiante (20W
max.)
• batterie cariche
• entro 5h dalla mancanza linea 230V
SETTAGGIO DEI PARAMETRI FINECORSA
FERMA PRIMA (Dopo la programmazione, ferma poco prima di chiudere il contatto del necorsa)
VA IN BATTUTA (Finecorsa disinserito, l’anta prosegue la corsa no al necorsa meccanico)
ON (Dopo la programmazione, ferma quando il necorsa viene aperto)
Selezione parametro L
CON FINECORSA SENZA FINECORSA
FINECORSA APERTURA
ferma prima ferma prima
FINECORSA CHIUSURA*
va in battuta va in battuta
FINECORSA APERTURA
ON va in battuta
FINECORSA CHIUSURA*
ON va in battuta
FINECORSA APERTURA
ON va in battuta
FINECORSA CHIUSURA*
FCH2 ON
FCH1 va in battuta
va in battuta
