35
FRANÇAIS
BRANCHEMENTS ÉLECTRIQUES
900CT-824S Centrale de commande pour deux moteurs à 24Vdc avec encodeur et alimenta-
tion switching, embrayage électronique tachymétrique et ampérométrique, déjà
prévue pour carte radio et module chargeur de batterie intégré.
Tout autre usage est inapproprié et interdit.
CARACTÉRISTIQUES TECHNIQUES 900CT-824S
ALIMENTATION 95-255 Vac 50/60 Hz
SORTIE ALIMENTATION ACCESSOIRES 24 Vdc 400 mA
TEMPS DE TRAVAIL 0-120 sec
TEMPS DE PAUSE 0-120 sec
TEMPÉRATURE DE FONCTIONNEMENT -20°C/+70°C

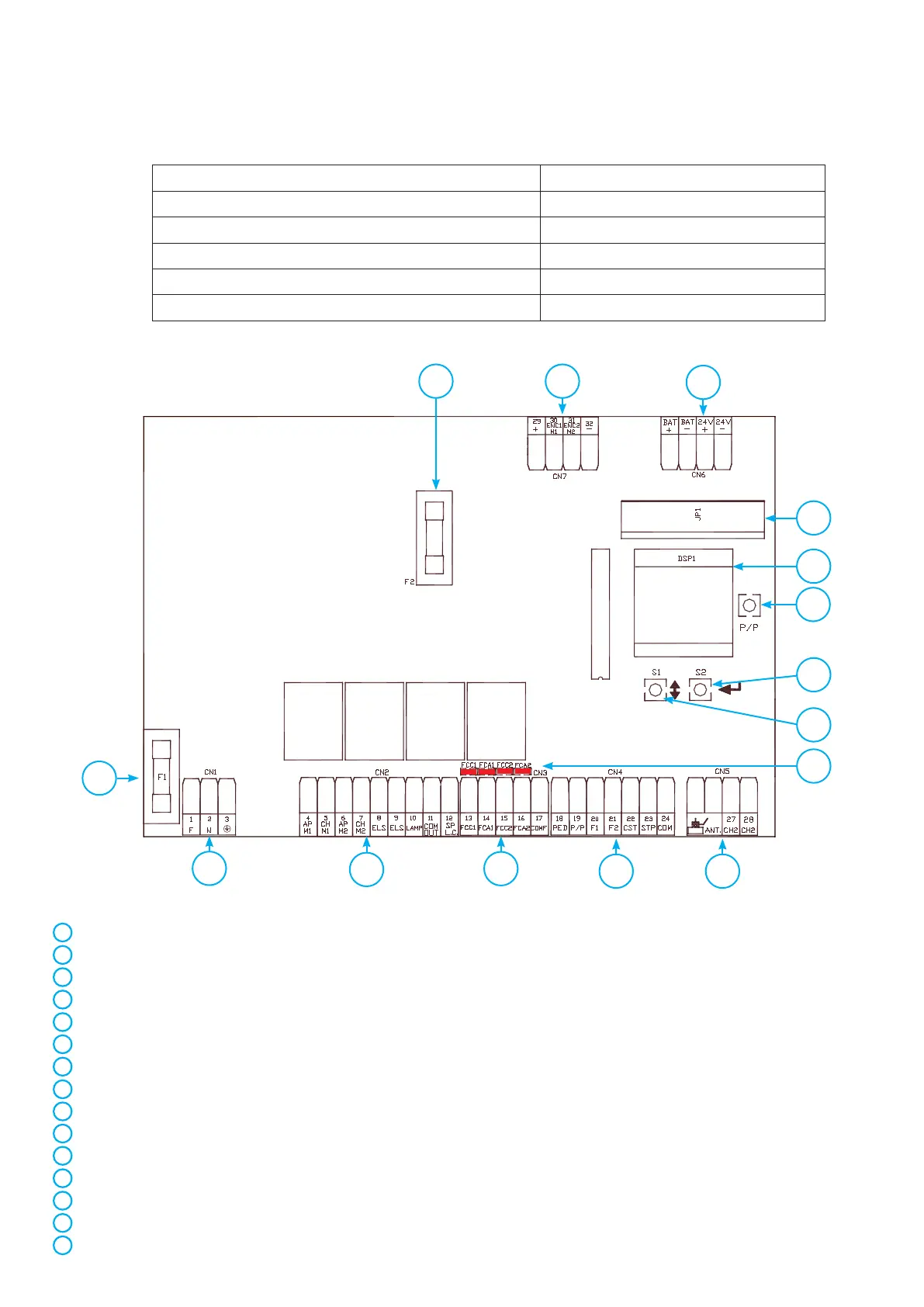

BRANCHEMENT
DESCRIPTION
CN1 Connecteur connexions alimentation 95-255 Vac
CN2 Connecteur alimentation moteurs et accessoires
CN3 Connecteur connexion n de course
CN4 Connecteur connexion des sorties (Commandes et Sécurités)
CN5 Connecteur connexion antenne et deuxième canal radio
CN6 Connecteur connexion batteries et alimentation accessoires 24Vdc
CN7 Connecteur connexion encodeur
JP1 Connecteur pour la Carte radio du récepteur embrochable
DSP1 Écran lcd
S1 Commutateur DIP de réglage des fonctions (voir tableau)
S2 Bouton sélection
P/P Bouton pas à pas
F1 Fusible de protection de la ligne 230 Vac 1,6 A retardé
F2 Fusible de protection des moteurs 8 A retardé
Led de signalisation des entrées de sécurité Led allumée = entrée fermée
14
13
12
11
10
9
8
7
6
5
4
3
2
1
15
6
14
13
10
3
11
12
7
8
9
2
1
4 5
15
