47
DEUTSCH
MONTAGE
Öffnen Sie die Verpackung und stellen Sie sicher, dass alle einzelnen Komponenten des Antriebs
unbeschädigt sind.

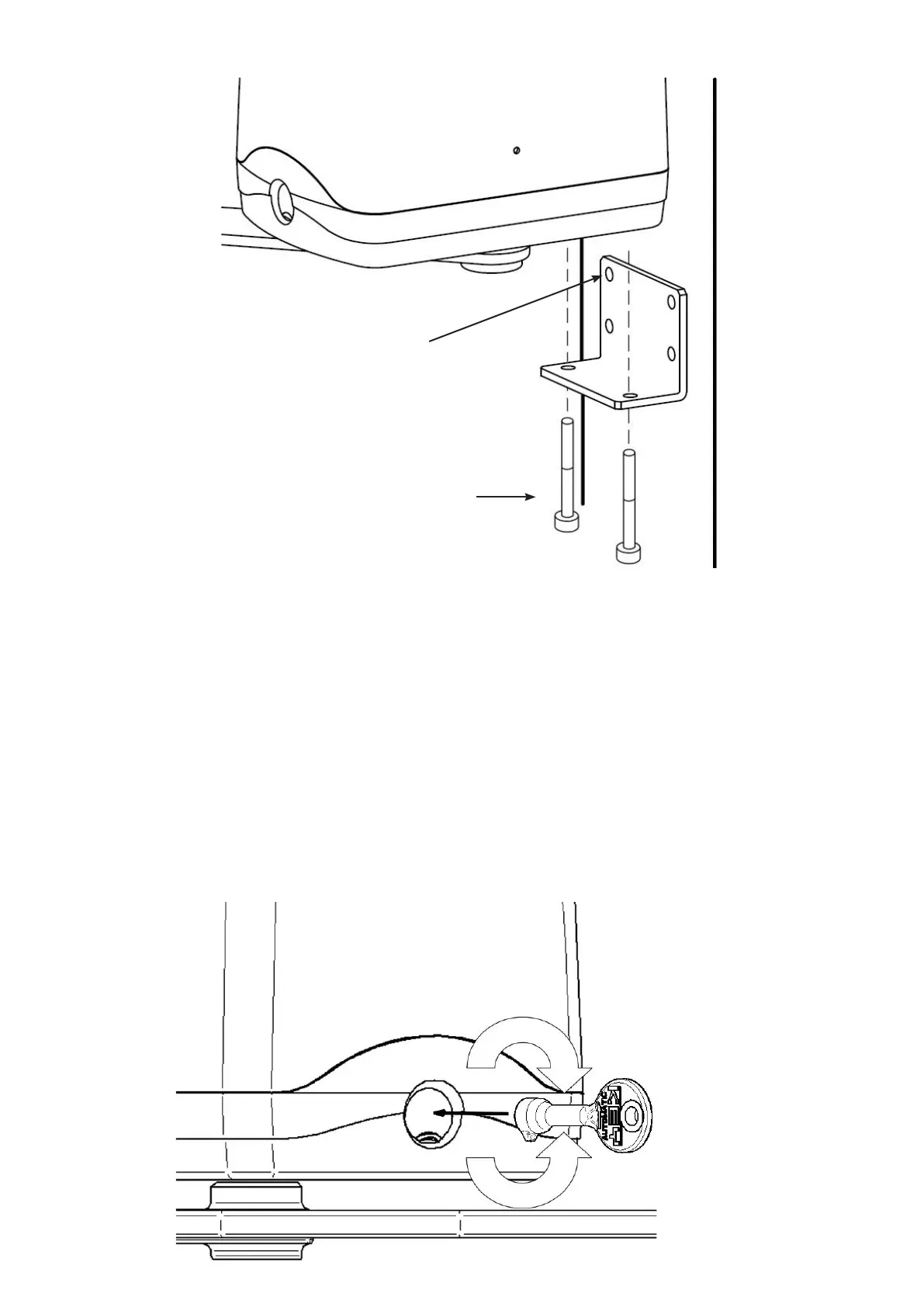

Bohrungen für Ankerschrauben
Schrauben M8x50 TCE UNI 593 ZN 8.8
ENTRIEGELUNG
Zur Entriegelung des Motors sind folgende Handgriffe erforderlich:
1) die Kunststoffklappe auf der Vorderseite des Motors hochheben;
2) den Dreikantschlüssel einstecken;
3) den Schlüssel im Uhrzeigersinn drehen bis ein Schnappen zu hören ist;
Für die erneute Verriegelung gegen den Uhrzeigersinn drehen bis die Ausgangsstellung erreicht ist.
ENTRIEGELN
BLOCKIEREN
- Die Grundplatte mit Schrauben M8 und Dübeln ø14 auf einer Mindesthöhe von 100 mm. über
dem Boden am Pfeiler befestigen
- Bügel (mit Schrauben M6 oder Schweißung) unter Einhaltung der Maße
- Den Getriebemotor so auf die Grundplatte setzen, daß die vier Löcher übereinstimmen, und mit
den beiden mitgelieferten Schrauben M8x50 und den dazugehörigen Muttern M8 befestigen.
