CONEXIONES ELÉCTRICAS
900CT-824S Central de control para dos motores de 24Vdc con codicador y alimentación
switching, embrague electrónico taquimétrico y amperimétrico, predisposición para tarjeta
de radio y módulo cargador de baterías integrado, suministrada con carcasa de plástico
Cualquier otro uso se considera impropio y queda prohibido.
DATOS TÉCNICOS 900CT-824S
ALIMENTACIÓN 95-255 Vac 50/60 Hz
SALIDA ALIMENTACIÓN ACCESORIOS 24 Vdc 400 mA
TIEMPO DE FUNCIONAMIENTO 0-120 sec
TIEMPO DE PAUSA 0-120 sec
TEMPERATURA DE FUNCIONAMIENTO -20°C/+70°C
CONEXIONES
6
14
13
10
3
11
12
7
8
9
2
1
4 5
15

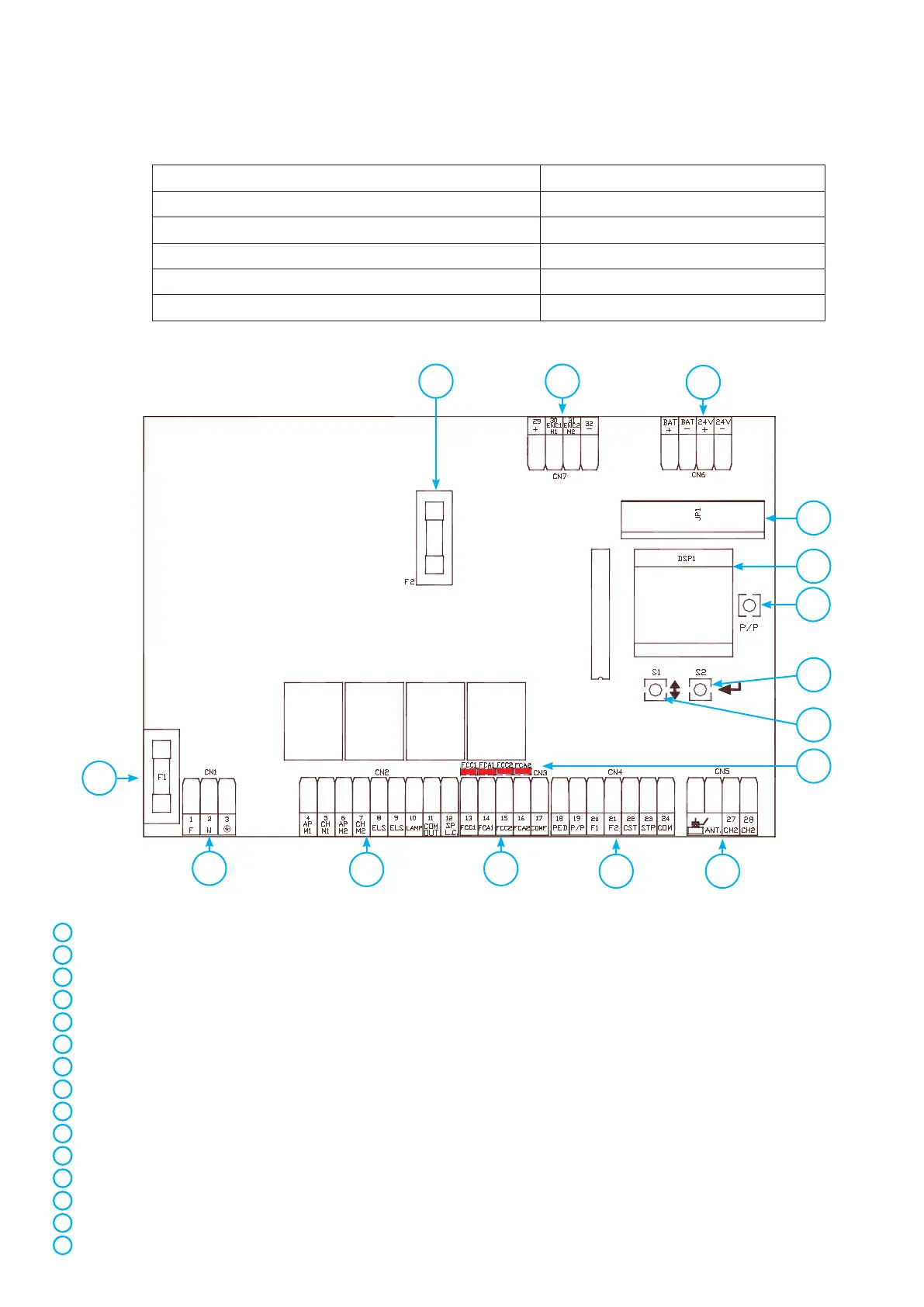

DESCRIPCIÓN
CN1 Conector conexiones alimentación 100-230 V ca
CN2 Conector alimentación motores y accesorios
CN3 Conector conexión nes de carrera
CN4 Conector conexión salidas (mandos y dispositivos de seguridad)
CN5 Conector conexión antena y segundo canal de radio
CN6 Conector conexión baterías y alimentación accesorios 24V cc
CN7 Conector conexión codicador
JP1 Conector de acoplamiento para la tarjeta receptora de radio
DSP1 Pantalla lcd
S1 Dip-switch de ajuste de funciones (véase tabla)
S2 Botón de selección
P/P botón de paso a paso
F1 Fusible protección de línea 230 V ca 1,6 A retardado
F2 Fusible protección de motores 8 A retardado
Indicadores de entradas de seguridad Indicador encendido = entrada cerrada
14
13
12
11
10
9
8
7
6
5
4
3
2
1
15
