DEUTSCH
ELEKTRISCHE ANSCHLÜSSE
900CT-824S Steuereinheit für zwei 24vdc Motoren mit Encoder und Switching-Speisung,
elektronische amperometrische Drehzahlkupplung, Vorbereitung für Funkempfangs-
platine und integriertem Batterieladegerät, mit Plastikgehäuse geliefert
Jeder andere Gebrauch ist unsachgemäß und verboten.
TECHNISCHE DATEN 900CT-824S
SPEISUNG 95-255 Vac 50/60 Hz
VERSORGUNGSAUSGANG ZUBEHÖR 24 Vdc 400 mA
ARBEITSZEIT 0-120 sec
PAUSENZEIT 0-120 sec
BETRIEBSTEMPERATUR -20°C/+70°C

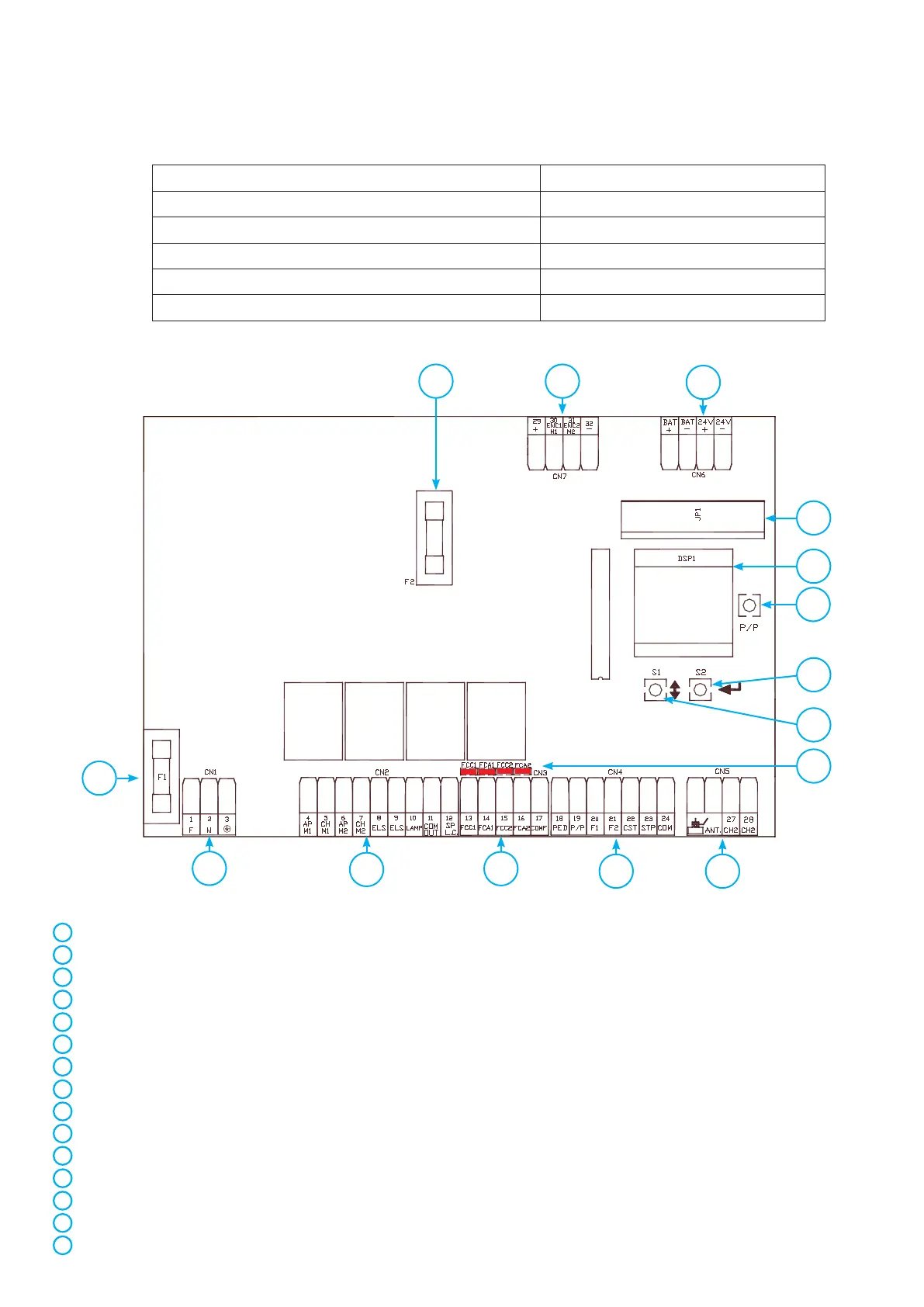

ANSCHLÜSSE
6
14
13
10
3
11
12
7
8
9
2
1
4 5
15
BESCHREIBUNG
CN1 Verbinder Versorgungsanschlüsse 95-255 Vac
CN2 Verbinder Motoren- und Zubehörversorgung
CN3 Verbinder Endschalteranschluss
CN4 Verbinder Ausgangsanschluss (Bedienungen und Sicherungen)
CN5 Verbinder Antennenanschluss und zweiter Funkkanal
CN6 Verbinder Batterie- und Zubehörversorg.-Anschluss 24Vdc
CN7 Verbinder Encoderanschluss
JP1 Steckverbinder für Funkempfangsplatine
DSP1 LCD-Display
S1 Dip-Switch Funktionseinstellung (siehe Tabelle)
S2 Wahltaste
P/P Schrittbetriebstaste
F1 Schutzsicherung Leitung 230 Vac 1,6 A verzögert
F2 Schutzsicherung Motoren 8 A verzögert
Anzeigeled für Sicherheitseingänge, Led eingeschaltet = Eingang geschlossen
14
13
12
11
10
9
8
7
6
5
4
3
2
1
15
