Key Automation 900SN-21 - Ligações Eléctricas

77
PORTUGUÊS
LIGAÇÕES ELÉCTRICAS
900CT-824S Central de comando para dois motores 24vdc com codicador e alimentação
switching, embraiagem electrónica taquimétrica e amperométrica, predisposição para pla-
ca de rádio e módulo carregador de bateria, fornecida com caixa plástica e transformador
Todas as outras utilizações são incorrectas e proibidas.
DADOS TÉCNICOS 900CT-824S
ALIMENTAÇÃO 95-255 Vac 50/60 Hz
SAÍDA ALIMENTAÇÃO ACESSÓRIOS 24 Vdc 400 mA
TEMPO DE TRABALHO 0-120 seg
TEMPO PAUSA 0-120 seg
TEMPERATURA DE FUNCIONAMENTO -20°C/+70°C

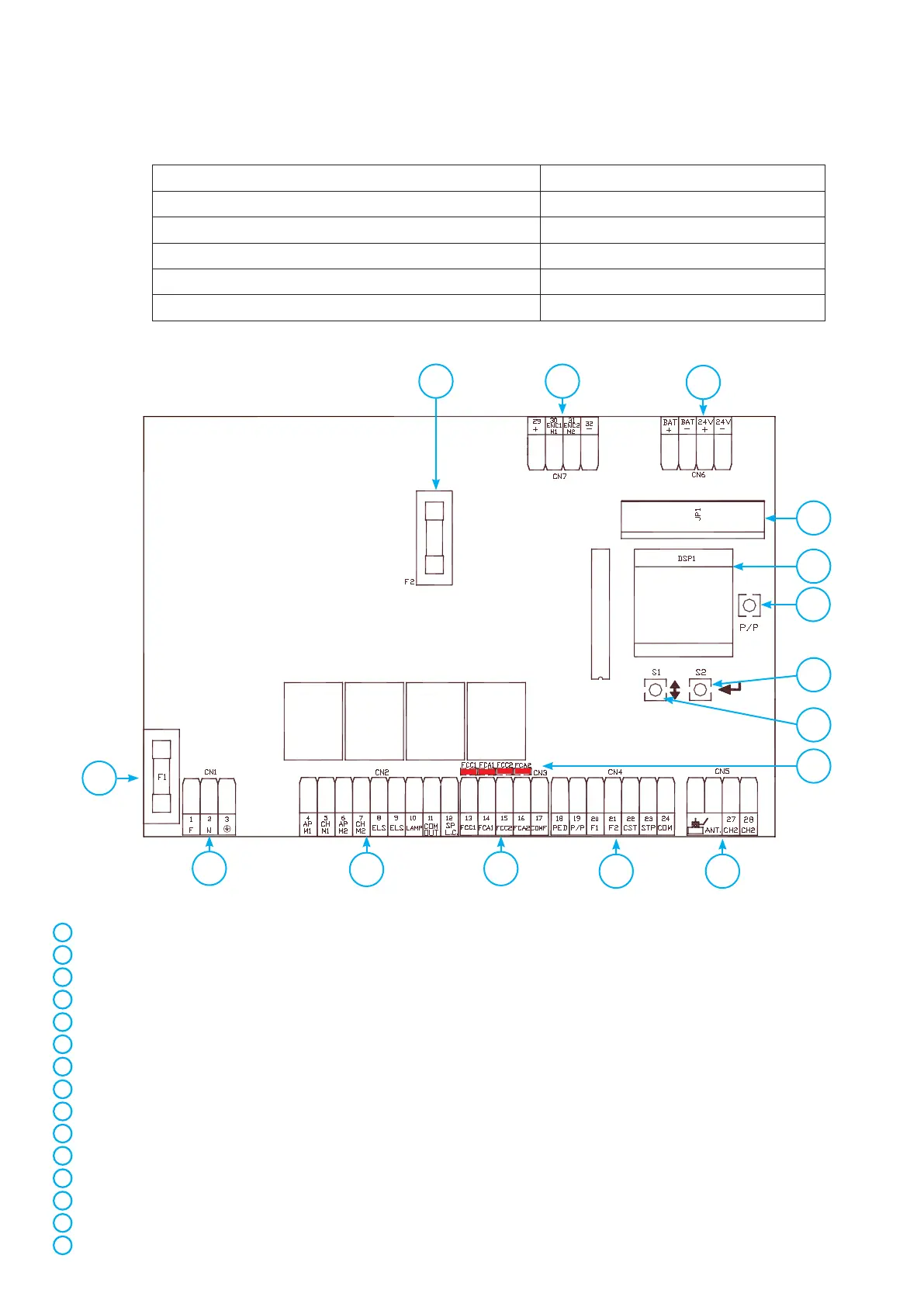

LIGAÇÕE
DESCRIÇÃO
CN1 Conector de ligações de alimentação 95-255 Vac
CN2 Conector de alimentação motores e acessórios
CN3 Conector de ligação do m de curso
CN4 Conector de ligação das saídas (Comandos e Seguranças)
CN5 Conector de ligação da antena e segundo canal rádio
CN6 Conector de ligação das baterias e alim acessórios 24Vdc
CN7 Conector de ligação do codicador
JP1 Conector para Placa rádio receptor de encaixe
DSP1 Ecrã lcd
S1 Dip-switch de conguração das funções (veja tabela)
S2 Botão de selecção
P/P botão passo a passo
F1 Fusível de protecção linha 230 Vac 1,6 A retardado
F2 Fusível de protecção motores 8 A retardado
Led de sinalização das entradas de segurança Led aceso = entrada fechada
14
13
12
11
10
9
8
7
6
5
4
3
2
1
15
6
14
13
10
3
11
12
7
8
9
2
1
4 5
15
