PORTUGUÊS
230Vac

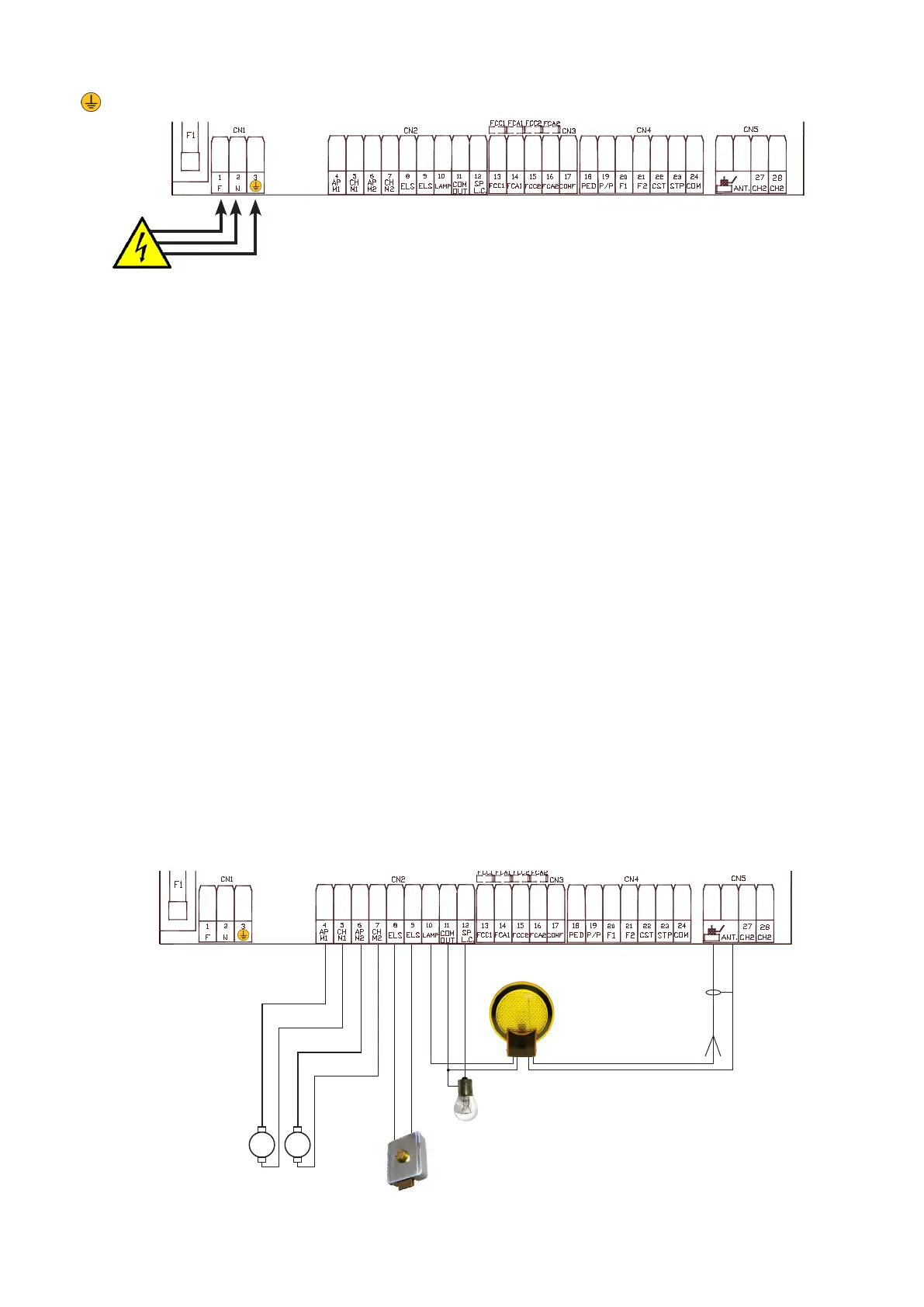

CONECTOR CN1
1) F Fase 95-255 Vac
2) N Neutro 95-255 Vac
3) Ligação à terra
CONECTOR CN2
4) AP M1 Ligação do Motor M1
5) CH M1 Ligação do Motor M1
6) AP M2 Ligação do Motor M2
7) CH M2 Ligação do Motor M2
O motor M2 durante o Fecho arranca primeiro
8) ELS Ligação da Fechadura eléctrica
9) ELS Ligação da Fechadura eléctrica
Nocomandodeaberturaéefectuadoumacendimentode1seg.antesdeactivarafolhaM1
10)LAMP  LigaçãodaLuzintermitentepotênciamáx.25W24Vdc
11)COMOUT ComumparaligaçõesdaLuzintermitente,luzpilotoportãoaberto/luzdecor-
tesia
12) SP LC Ligação para luz piloto portão aberto/luz de cortesia máx 3 Watt com 24Vdc
 nocasodequererpotênciassuperioresaconselha-sedeinterfacearcomestasaídaumrelé
dimensionado para a carga aplicada
MM
RG58
Luce cortesia
Lampeggiante
Antenna
