MONTAGE

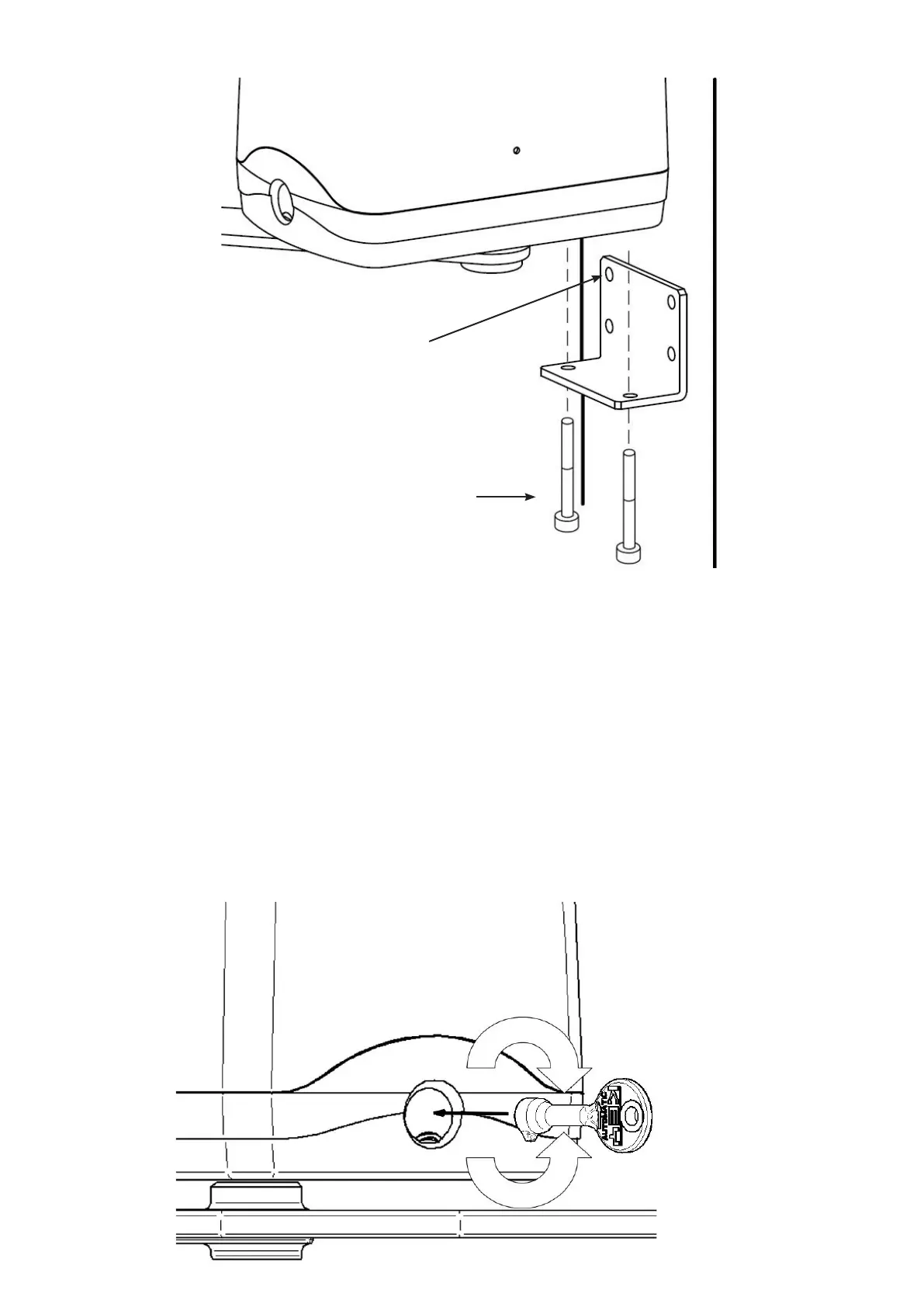

Ouvrir l’emballage et contrôler le bon état de tous les composants de l’automatisme.
Trous pour vis Murales
Vis M8x50 TCE UNI 593 ZN 8.8
DÉBLOCAGE
Pour débloquer le moteur, effectuer les opérations suivantes :
1) Soulever le volet en plastique présent sur le devant du moteur ;
2) Insérer la clé à triangle ;
3) Tourner la clé dans le sens des aiguilles d’une montre jusqu’au déclic ;
Pour rebloquer, tourner dans le sens contraire des aiguilles d’une montre jusqu’à la position initiale.
DÉBLOQUER
BLOQUER
- Fixer la plaque de base au pilier à l’aide de vis M8 et tampons ø14 en respectant la cote minimum
de 100 mm. du sol.
- Fixer l’étrier (avec des vis M6 ou par soudure) sur le vantail du portail en respectant les cotes
- Placer le motoréducteur dans la plaque de base en correspondance des 2 trous et le xer à l’aide
des deux vis M8x50 et des écrous M8 correspondants fournis de série
