MONTAGEM
Abra a embalagem e verique que todos os elementos que compõem o automatismo estejam ínte-
gros.

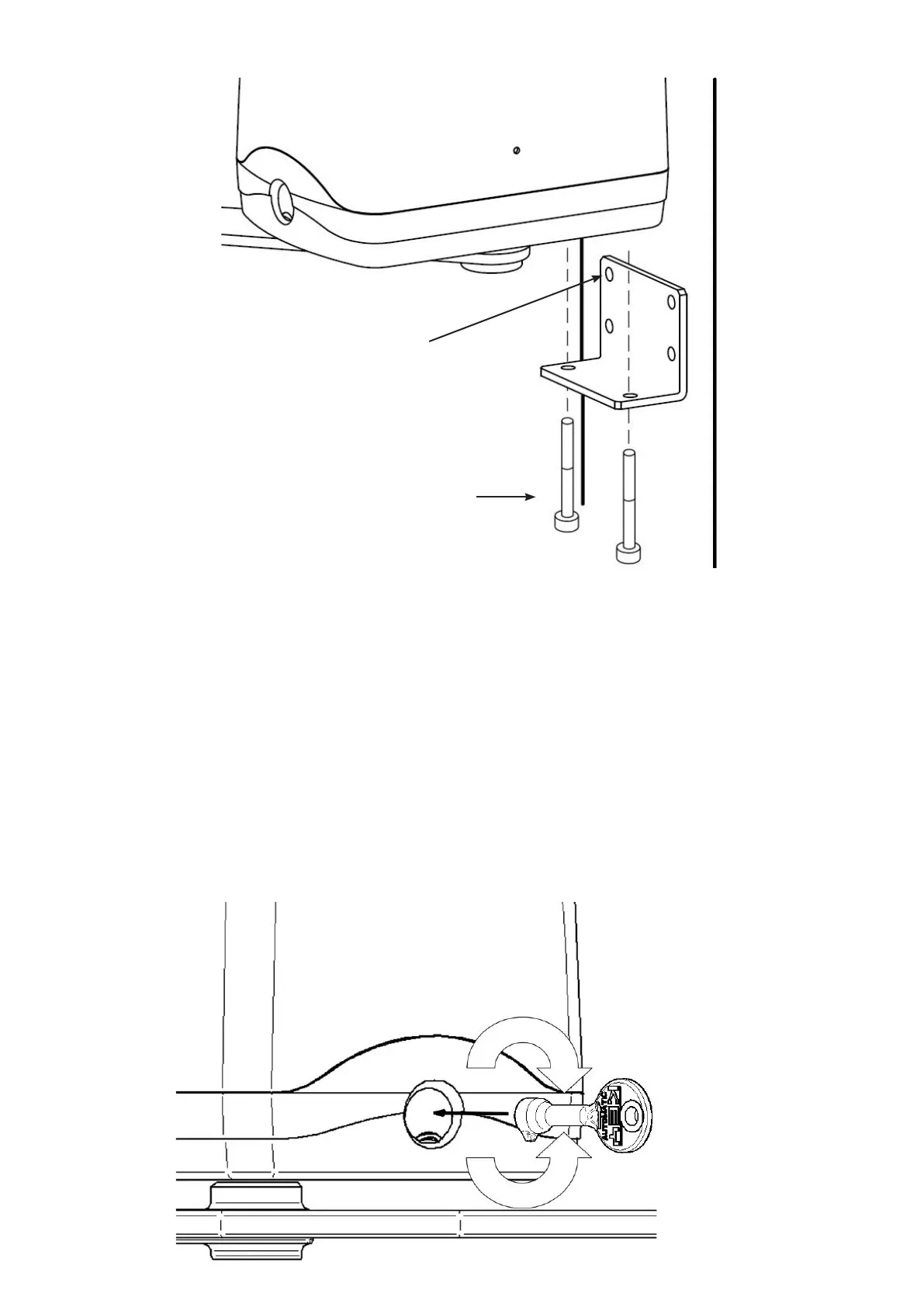

Furos para parafusos na parede
Parafusos M8x50 TCE UNI 593 ZN 8.8
DESBLOQUEIO
Para desbloquear o motor deve-se seguir as seguintes operações:
1) levante a portinhola de plástico na frente do motor.
2) Introduza a chave triângulo;
3) Vire a chave no sentido horário até o disparo;
Para rebloquear vire no sentido contrário ao ponteiro do relógio até à posição inicial.
DESBLOQUEAR
BLOQUEAR
Fixe a chapa base no pilar com os parafusos M8 e as buchas ø14 respeitando a medida mínima
de 100 mm. do chão. - Fixe o outro estribo (com os parafusos M6 ou a soldadura) à folha do por-
tão respeitando as medidas “C” (ver tabela na página 4).
Insira o motorredutor na chapa-base ao nível dos 2 furos e xe-o com os dois parafusos M8x50
