84
PORTUGUÊS
ELIMINAÇÃO
Este produto é composto por vários componentes que, por sua vez, poderão conter
substâncias que poluem. Não jogue no ambiente! Informe-se sobre o sistema de reci-
clagem ou eliminação do produco observando as normas de lei em vigor a nível local.
NÃO ABANDONE NO MEIO-AMBIENTE!

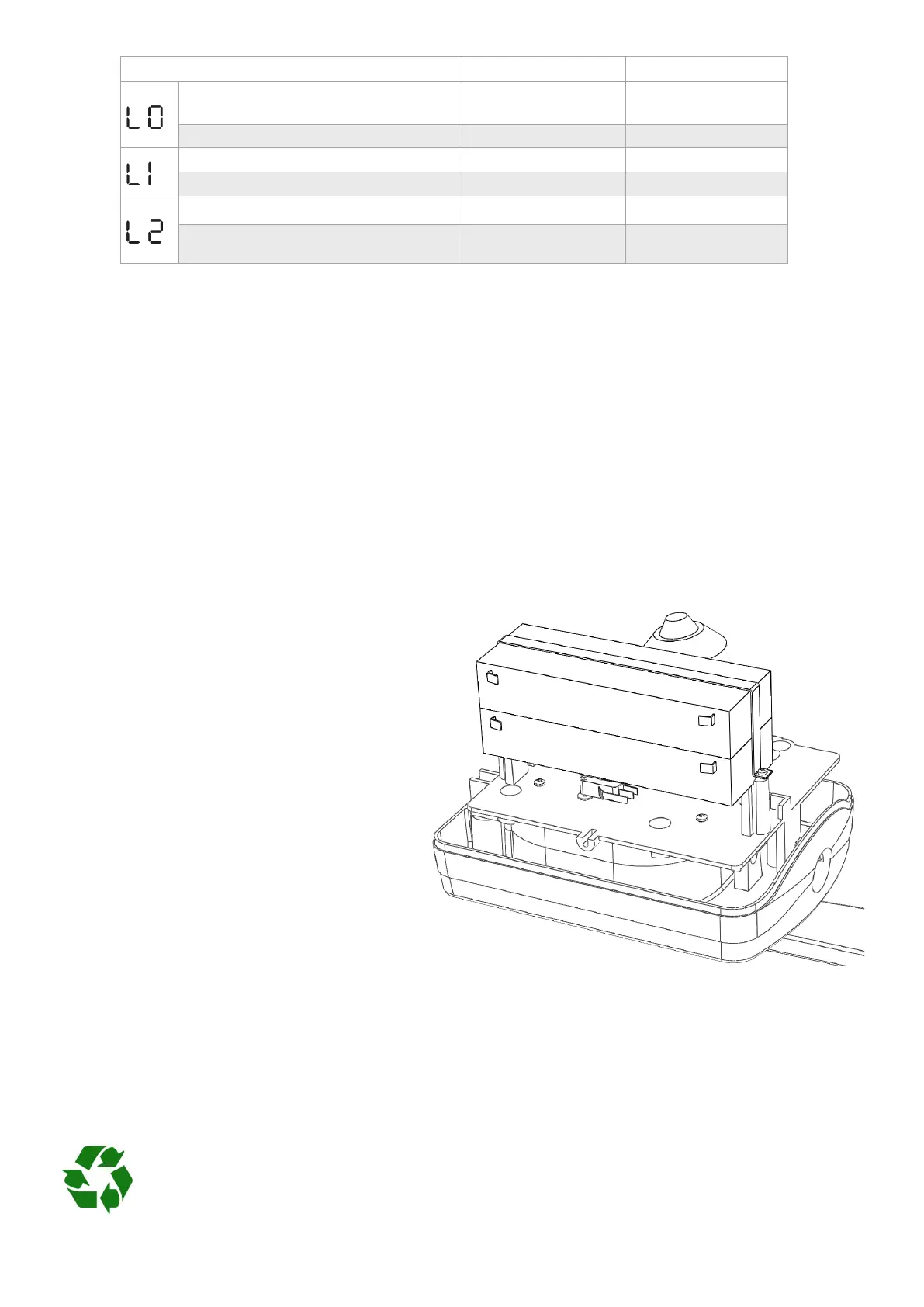

KIT DE FIXAÇÃO DAS BATERIAS SN-21 900KITFBSN20
Uma instalação com CT-824S pode funcionar também com falta de tensão de rede, instalando
duas baterias 12V. 2,2Ah. MAX (não fornecidas) sem efectuar nenhuma alteração na instalação.
Sequência de ligação:
• Desligue a alimentação 230V.a.c.
• Ligue as duas baterias em série prestando atenção à polaridade nos bornes Nº33 +BAT e N°34
-BAT
• Verique que os leds das seguranças acendam
• Restaure a tensão de rede
• As baterias novas alcançarão a carga após
cerca de 10 horas.
O número de manobras que podem ser efec-
tuadas com alimentação a bateria depende
de muitos factores;um exemplo indicativo
pode ser 4 ciclos completos nas seguintes
condições:
• folhas batentes 2m 200kg
• instalação com 1 par de fotocélulas, recep-
tor de encaixe e 1 lampejante (20W max.)
• baterias carregadas
• em 5h a partir da falha de linha 230V
DEFINIÇÃO DOS PARÂMETROS DE FIM DE CURSO
PÁRA ANTES (Após a programação, pára pouco antes de fechar o contacto de m de curso)
ATÉ AO BATENTE (Fim de curso desactivado, a folha continua o movimento até ao m de curso
mecânico)
ON (Após a programação, pára quando o m de curso é aberto)
Selecção do parâmetro L
COM FIM DE CURSO SEM FIM DE CURSO
FIM DE CURSO DE ABERTURA
pára antes pára antes
FIM DE CURSO DE FECHO*
até ao batente até ao batente
FIM DE CURSO DE ABERTURA
ON até ao batente
FIM DE CURSO DE FECHO*
ON até ao batente
FIM DE CURSO DE ABERTURA
ON até ao batente
FIM DE CURSO DE FECHO*
FCH2 ON
FCH1 até ao batente
até ao batente
