70
ESPAÑOL
ELIMINACIÓN
Este producto esta formado por diversos componentes que podrían a su vez contener sus-
tancias contaminantes. No lo expulse al medio ambiente. Infórmese acerca del sistema de
reciclaje o eliminación del producto, respetando las normas de ley vigentes a nivel local.
EVÍTESE SU LIBERACIÓN AL MEDIO AMBIENTE.

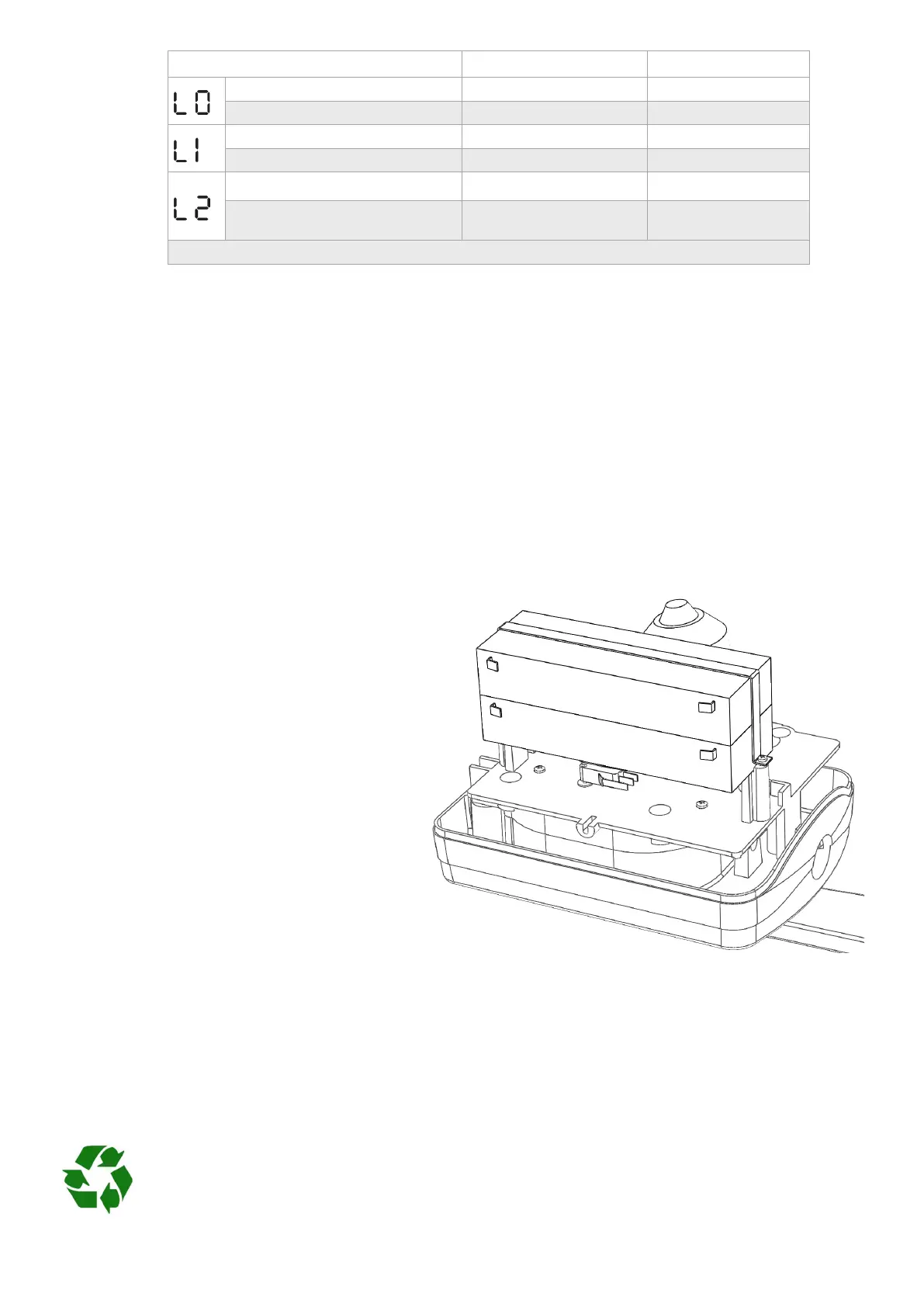

KIT FIJACIÓN DE BATERÍAS SN-21 900KITFBSN20
La instalación con CT-824S puede funcionar incluso en ausencia de tensión de red, instalando dos
baterías de 12V. 2,2Ah. MÁX. (no suministradas) sin necesidad de modicar la instalación.
Secuencia de conexión:
• Quite la alimentación 230V.c.a.
• Conecte las dos baterías en serie prestando atención a la polaridad en los bornes Nº 33 +BAT y
Nº 34 -BAT
• Compruebe que se encienden los indicadores de los dispositivos de seguridad.
• Restablezca la tensión de red.
• Las baterías nuevas alcanzarán la carga
después de unas 10 horas.
El número de maniobras que se pueden
efectuar con la alimentación mediante bate-
ría depende de muchos factores; un ejemplo
indicativo puede ser 4 ciclos completos en
las siguientes condiciones:
• puertas batientes de 2m y 200kg
• instalación con 1 par de fotocélulas, re-
ceptor enchufable y 1 luz intermitente (20W
máx.)
• baterías cargadas
• en 5 h desde la falta de línea 230V
AJUSTE DE LOS PARÁMETROS DE LOS FINES DE CARRERA
PARAR ANTES (tras la programación, para un poco antes de cerrar el contacto del n de carrera)
ENTRA EN CONTACTO (n de carrera deshabilitado; la puerta prosigue su carrera hasta el n de
carrera mecánico)
ON (tras la programación, para cuando se abre el n de carrera)
Selección parámetro L
CON FIN DE CARRERA SIN FIN DE CARRERA
FIN DE CARRERA APERTURA
para antes para antes
FIN DE CARRERA CIERRE*
entra en contacto entra en contacto
FIN DE CARRERA APERTURA
ON entra en contacto
FIN DE CARRERA CIERRE*
ON entra en contacto
FIN DE CARRERA APERTURA
ON entra en contacto
FIN DE CARRERA CIERRE*
FCH2 ON
FCH1 entra en contacto
entra en contacto
*FINDECARRERACIERREOPCIONAL(900KITFCESN21)
