56
DEUTSCH
ENTSORGUNG
Dieses Produkt setzt sich aus verschiedenen Bauteilen zusammen, die umweltbelasten-
de Substanzen enthalten könnten. Umweltfreundlich entsorgen! Sich über die Wieder-
verwertung und Entsorgung des Produkts in Übereinstimmung mit den örtlich geltenden,
gesetzlichen Vorschriften informieren.
NICHT IN DER UMWELT VERWAHRLOSEN!

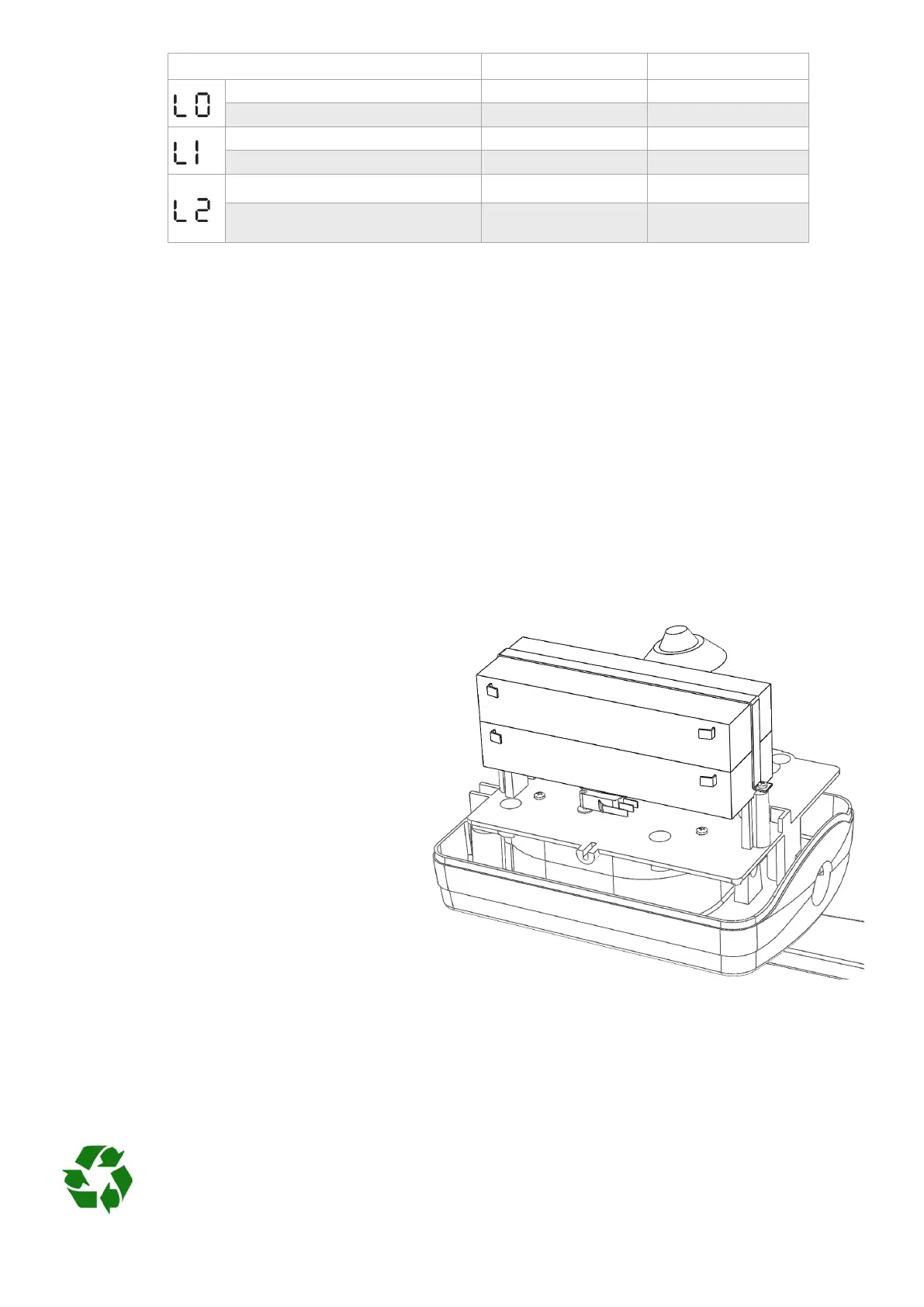

BEFESTIGUNGSSATZ BATTERIE SN-21 900KITFBSN20
Eine Anlage mit CT-824S kann auch ohne Netzstrom funktionieren, dazu muss man zwei 12V-
Batterien 2,2Ah. MAX (nicht im Lieferumfang enthalten) installieren, ohne eine Änderung an der
Anlage vornehmen zu müssen.
Anschlussreihenfolge:
• Die Stromversorgung 230V Wechselstrom trennen.
• Die beiden Batterien unter Beachtung der Polarität in Serie an die Klemmen Nr.33 +BAT und
Nr.34 -BAT anschließen
• Kontrollieren, dass die Sicherheitsleds aueuchten.
• Die Netzspannung wiederherstellen.
• Die neuen Batterien sind nach ca. 10 Stun-
den aufgeladen.
Die Anzahl der ausführbaren Bewegungen
mit Batteriespeisung hängt von vielen Fakto-
ren ab.Ein Beispiel könnte 4 komplette Zyk-
len unter den folgenden Bedingungen sein:
• Drehügel 2 m 200 kg
• Anlage mit 1 Photozellenpaar, eine als
Empfänger mit Einkupplung und 1 als Blink-
licht (20W max.)
• Batterien sind geladen
• innerhalb 5 Std. ab Stromausfall 230V
EINSTELLUNG DER ENDSCHALTERPARAMETER
HÄLT VORHER AN (Nach der Programmierung hält der Flügel kurz vor dem Endschalterkontakt an)
SCHLIESST SICH GANZ (Endschalter abgeschaltet, der Flügel setzt seinen Lauf bis zum mechani-
schen Endschalter fort)
ON (Nach der Programmierung hält er beim Öffnen des Endschalters an)
Selektion Parameter L
MIT ENDSCHALTER OHNE ENDSCHALTER
ENDSCHALTER ÖFFNEN
hält vorher an hält vorher an
ENDSCHALTER SCHLIESSEN*
geht bis zum Anschlag geht bis zum Anschlag
ENDSCHALTER ÖFFNEN
ON geht bis zum Anschlag
ENDSCHALTER SCHLIESSEN*
ON geht bis zum Anschlag
ENDSCHALTER ÖFFNEN
ON geht bis zum Anschlag
ENDSCHALTER SCHLIESSEN*
FCH2 ON
FCH1 schließt ganz
geht bis zum Anschlag
