COLLEGAMENTI ELETTRICI
900CT-824S Centrale di comando per due motori a 24 Vdc con encoder e alimentazione
switching, frizione elettronica tachimetrica e amperometrica, predisposizione per
scheda radio e modulo caricabatteria integrato.
Ogni altro uso è improprio e vietato.
DATI TECNICI 900CT-824S
ALIMENTAZIONE 95-255 Vac 50/60 Hz
USCITA ALIMENTAZIONE ACCESSORI 24 Vdc 400 mA
TEMPO LAVORO 0-120 sec
TEMPO PAUSA 0-120 sec
TEMPERATURA DI FUNZIONAMENTO -20°C/+70°C
COLLEGAMENTI

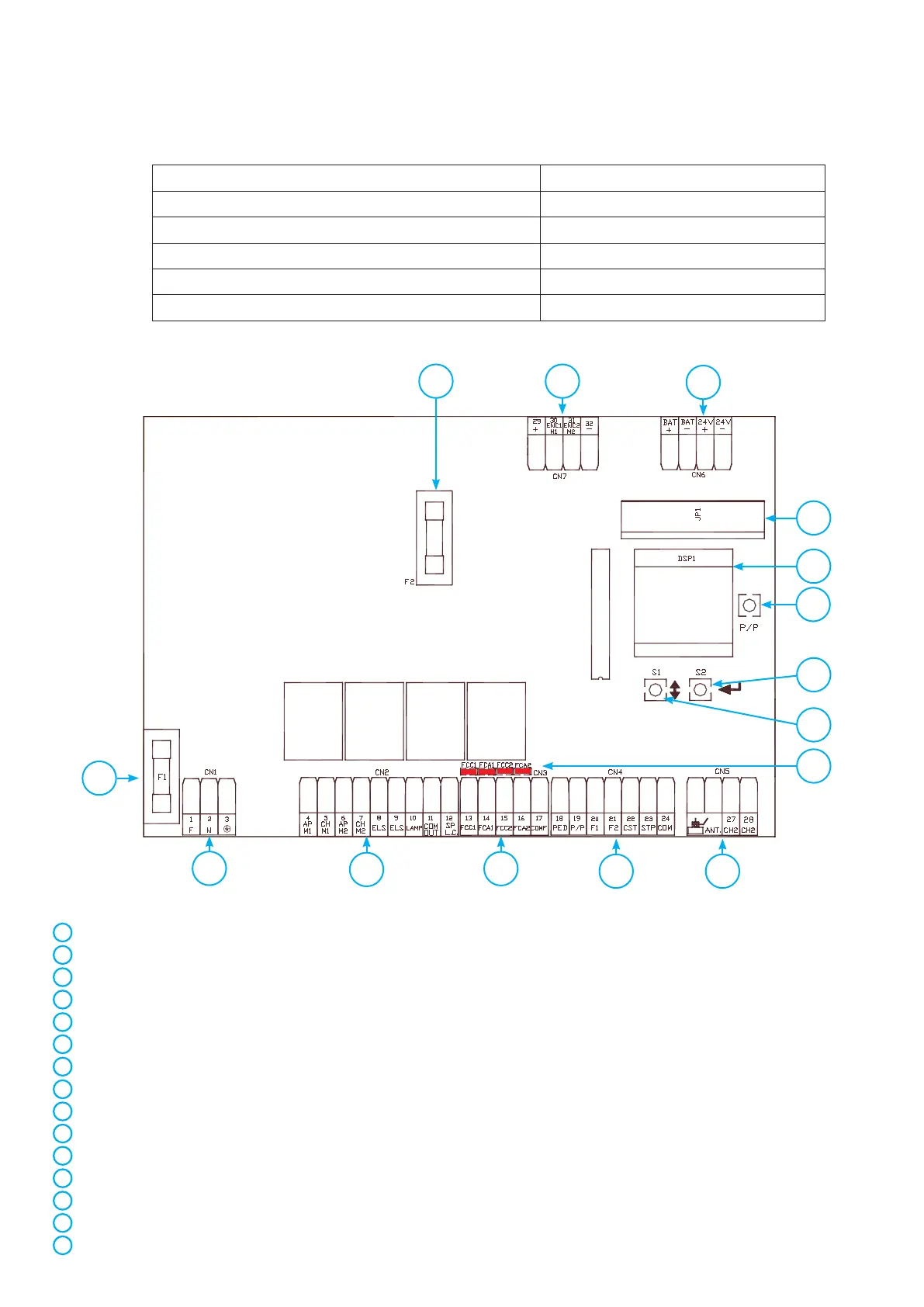

DESCRIZIONE
CN1 Connettore collegamenti alimentazione 95-255 Vac
CN2 Connettore alimentazione motori e accessori
CN3 Connettore collegamento necorsa
CN4 Connettore collegamento uscite ( Comandi e Sicurezze )
CN5 Connettore collegamento antenna e secondo canale radio
CN6 Connettore collegamento batterie e alim accessori 24Vdc
CN7 Connettore collegamento encoder
JP1 Connettore per Scheda radio ricevente ad innesto
DSP1 Display lcd
S1 Dip-switch settaggio funzioni ( vedi tabella )
S2 Pulsante selezione
P/P pulsante passo passo
F1 Fusibile protezione linea 230 Vac 1,6 A ritardato
F2 Fusibile protezione motori 8 A ritardato
Led di segnalazione ingressi di sicurezza Led acceso = ingresso chiuso
