8
ITALIANO

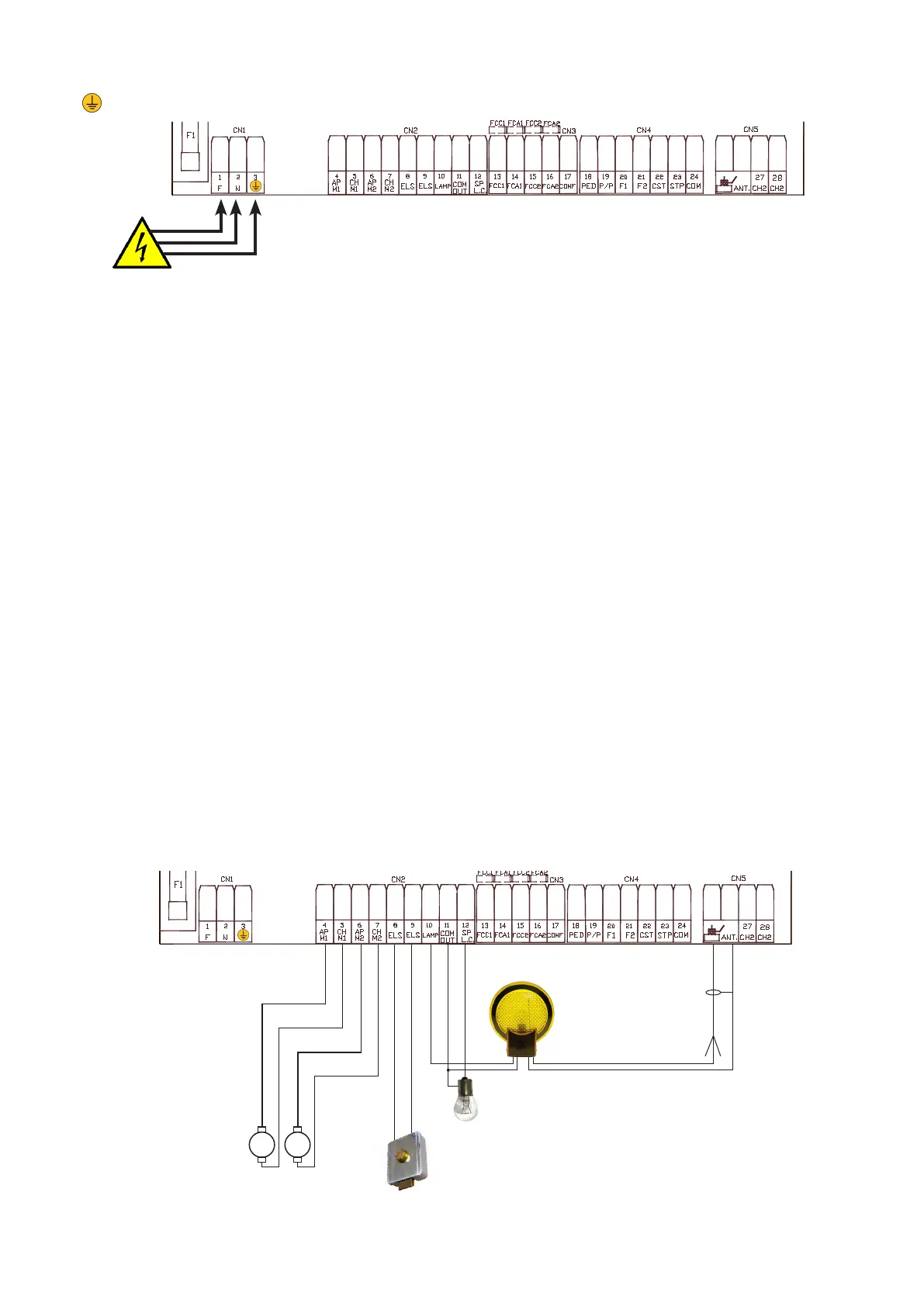

CONNETTORE CN1
1) F Fase 95-255 Vac
2) N Neutro 95-255 Vac
3) Messa a terra
CONNETTORE CN2
4) AP M1 Collegamento Motore M1
5) CH M1 Collegamento Motore M1
6) AP M2 Collegamento Motore M2
7) CH M2 Collegamento Motore M2
Il motore M2 in Chiusura parte per primo
8) ELS Collegamento Elettroserratura
9) ELS Collegamento Elettroserratura
Al comando di apertura si esegue una accensione di 1 sec. prima di attivare l’anta M1
10) LAMP Collegamento del Lampeggiante potenza max. 25 W 24 Vdc
11) COM OUT Comune dei collegamenti Lampeggiante spia cancello aperto/luce cortesia
12) SP LC Collegamento spia cancello aperto/luce cortesia max 3 Watt con 24Vdc
nel caso si volessero potenze superiori si consiglia d’ interfacciare a questa uscita un relè
dimensionato al carico applicato
230Vac
MM
RG58
Luce cortesia
Lampeggiante
Antenna
