9
ITALIANO

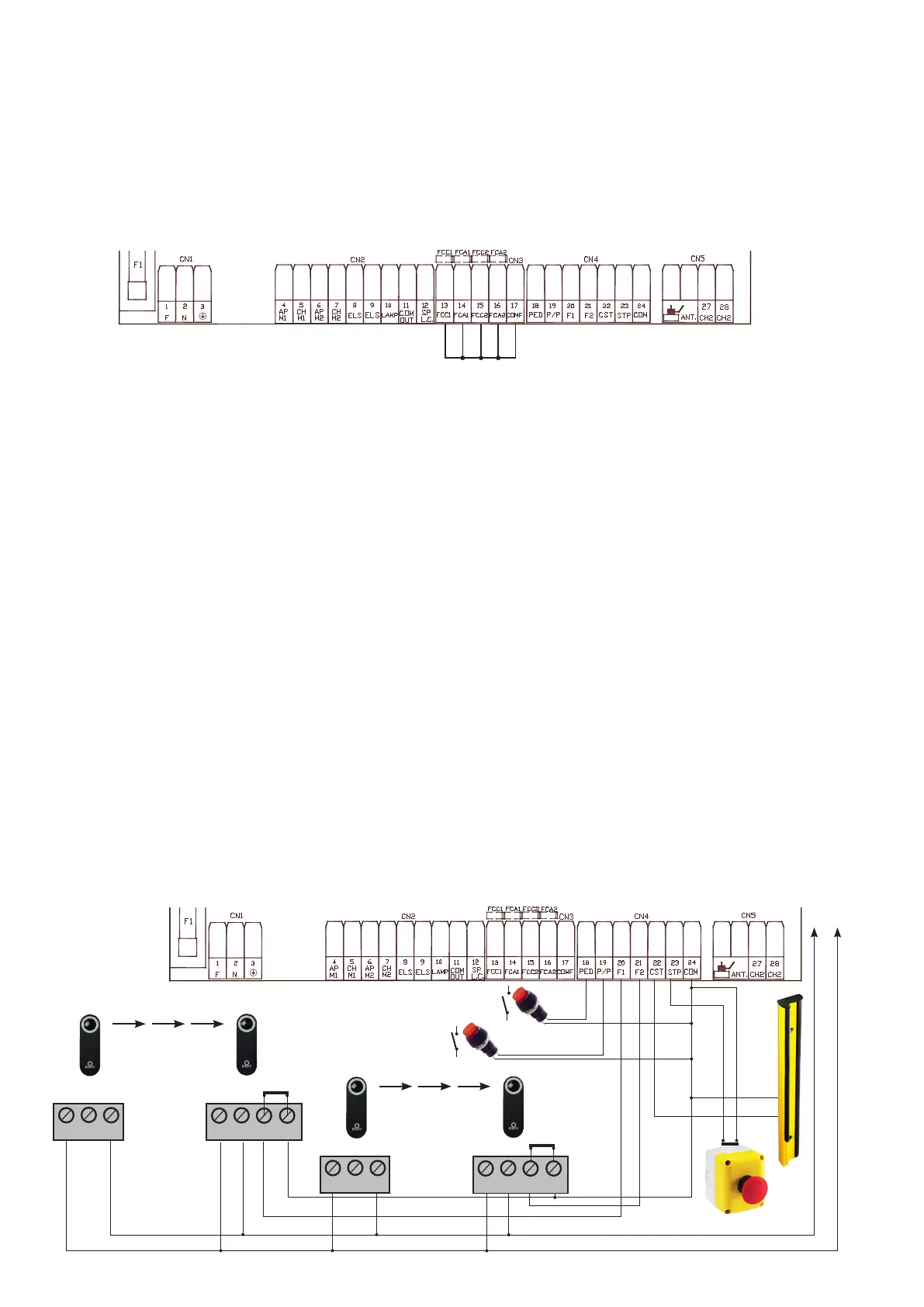

CONNETTORE CN3
13) FCC1 Collegamento necorsa motore 1 (necorsa chiusura)
14) FCA1 Collegamento necorsa motore 1 (necorsa apertura)
15) FCC2 Collegamento necorsa motore 2 (necorsa chiusura)
16) FCA2 Collegamento necorsa motore 2 (necorsa apertura)
17) COMF Collegamento comune necorsa motori 1 - 2
N.B. I led corrispondenti ai necorsa sono ACCESI quando non viene interessato il necor-
sa relativo, se non si utilizzano i necorsa PONTICELLARE OBBLIGATORIAMENTE gli stes-
si sul morsetto COMF
NA PED
NA P/P
NC STOP
COMUNE
Alim. accessori
3
TX
RX
3
4
NC
F1
3
TX RX
3
4
NC
F2
1
2
1
2
1
2
1
2
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
CONNETTORE CN4
18) PED Collegamento Funzione Pedonale usare un contatto N.A. normalmente aperto
Nel funzionamento a 2 Motori si esegue l’apertura completa dell’anta M1, se si sta effettuando
un’apertura pedonale e nel frattempo si effettua un impulso di passo passo P/P si fa partire subito
l’anta 2 se selezionato a 2 motori, si apre totale se selezionato ad 1 motore.
19) P/P Collegamento Passo / Passo usare un contatto N.A. normalmente aperto
Ingresso di comando Apre/Chiude o Apre/Stop/Chiude in base alla selezione del Parametro D
20) F1 Collegamento Fotocellula Close F1 Contatto N.C. normalmente chiuso
Tale ingresso viene considerato una sicurezza, il contatto può essere interrotto in qualsiasi mo-
mento durante la chiusura dell’automazione provocando l’immediato blocco del moto invertendo il
senso di marcia
21) F2 Collegamento Fotocellula Open F2 Contatto N.C. normalmente chiuso
Tale ingresso viene considerato una sicurezza, il contatto può essere interrotto in qualsiasi mo-
mento durante l’apertura dell’automazione provocando l’immediato blocco del moto, l’automazione
continuerà l’apertura al ripristino del contatto.
22) CST Collegamento Costa di sicurezza usare un contatto normalmente chiuso N.C.
Ad ogni intervento di fotocosta si blocca il moto invertendo il moto per 2 secondi per poi andare in
STOP disabilitando eventualmente la chiusura automatica qualora essa sia inserita
23) STP Collegamento Stop usare un contatto normalmente chiuso N.C.
Tale ingresso viene considerato una sicurezza. Il contatto può essere interrotto in qualsiasi mo-
mento bloccando immediatamente l’automazione disabilitando qualsiasi funzione compresa la
chiusura automatica
24) COM Collegamento comune dei comandi e delle sicurezze
