10
ITALIANO

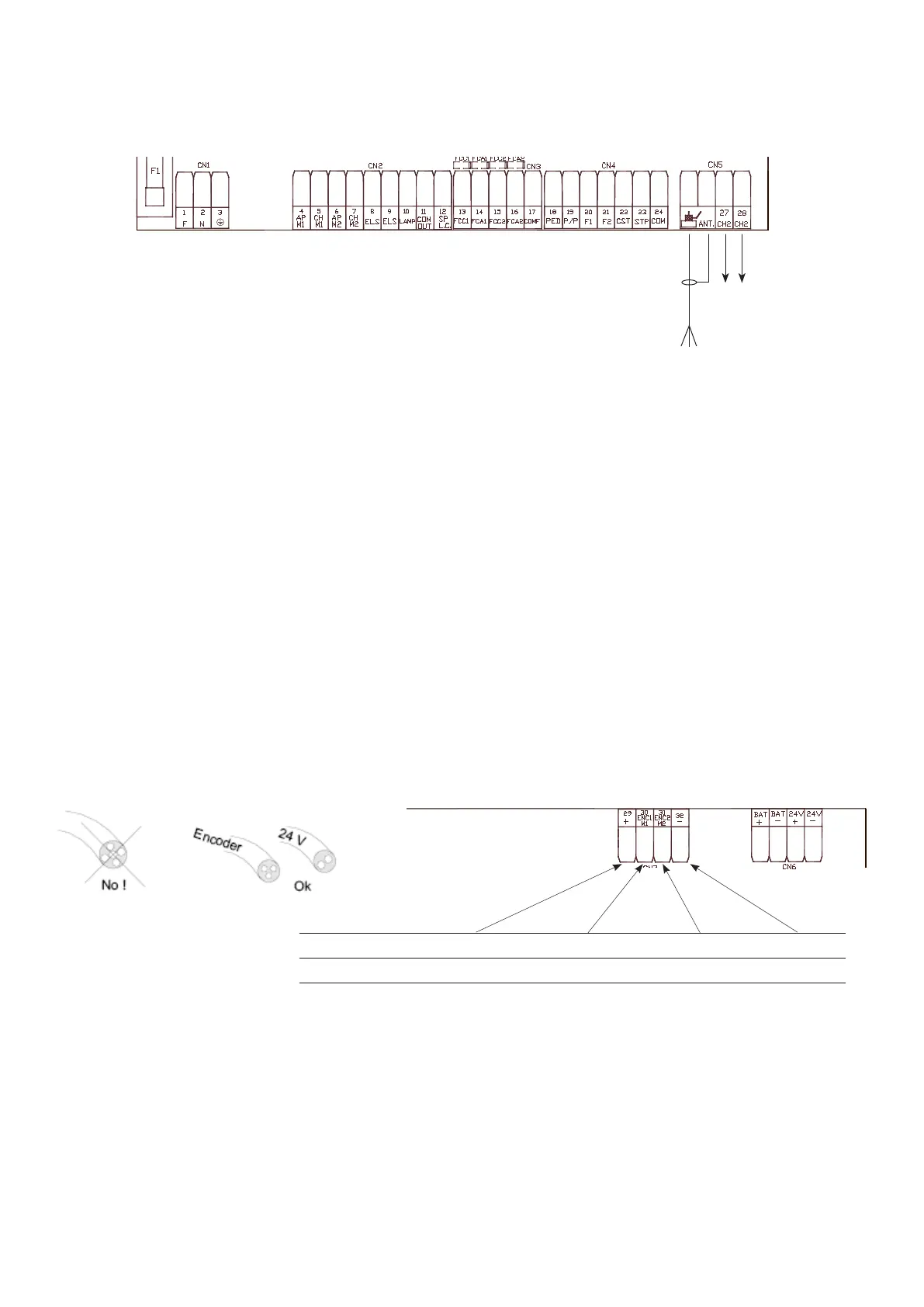

CONNETTORE CN5
25) ANT Collegamento Antenna (segnale)
26) ANT Collegamento schermatura antenna (calza)
27) CH2 Uscita 2° canale radio (solo se si utilizza ricevitore innesto 2 canali)
28) CH2 Uscita 2° canale radio (solo se si utilizza ricevitore innesto 2 canali)
Antenna
CONNETTORE CN6
33) BAT+ Collegamento positivo caricabatterie
34) BAT- Collegamento negativo caricabatterie
Circuito di ricarica integrato controllato in corrente con funzionamento tampone, protetto al cortocir-
cuito elettronicamente. Per utilizzarlo, collegare 2 batterie in serie 12Vdc max. 7Ah
35) 24V+ Uscita alimentazione accessori 24 Vac 300 mA max
36) 24V- Uscita alimentazione accessori 24 Vac 300 mA max
CONNETTORE CN7
29) + Positivo alimentazione encoder
30) ENC1 M1 Segnale dell’encoder relativo al motore M1
31) ENC2 M2 Segnale dell’encoder relativo al motore M2
32) - Negativo alimentazione encoder
La frizione elettronica è sempre attiva in entrambi i sensi di marcia, quando interviene si inverte la
marcia di entrambe le ante per 2 secondi, successivamente si blocca il moto per 1 secondo per
poi continuare la manovra nel senso opposto all’ostacolo; se interviene per tre volte consecutive
l’intero sistema si pone in STOP disabilitando la chiusura automatica obbligando l’utente ad effet-
tuare un impulso di start, la centrale effettuerà così un riallineamento in apertura visualizzando sul
display EM.
CONNETTORE JP1
Connettore per inserimento ricevente radio mod:
900RXI-42, 900RXI-42R, 900RXI-22
M1/M2 + M1 M2 M1/M2 -
SN-21 marrone verde verde bianco
