79
PORTUGUÊS
NA PED
NA P/P
NC STOP
3
TX
RX
3
4
NC
F1
3
TX RX
3
4
NC
F2
1
2
1
2
1
2
1
2
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +

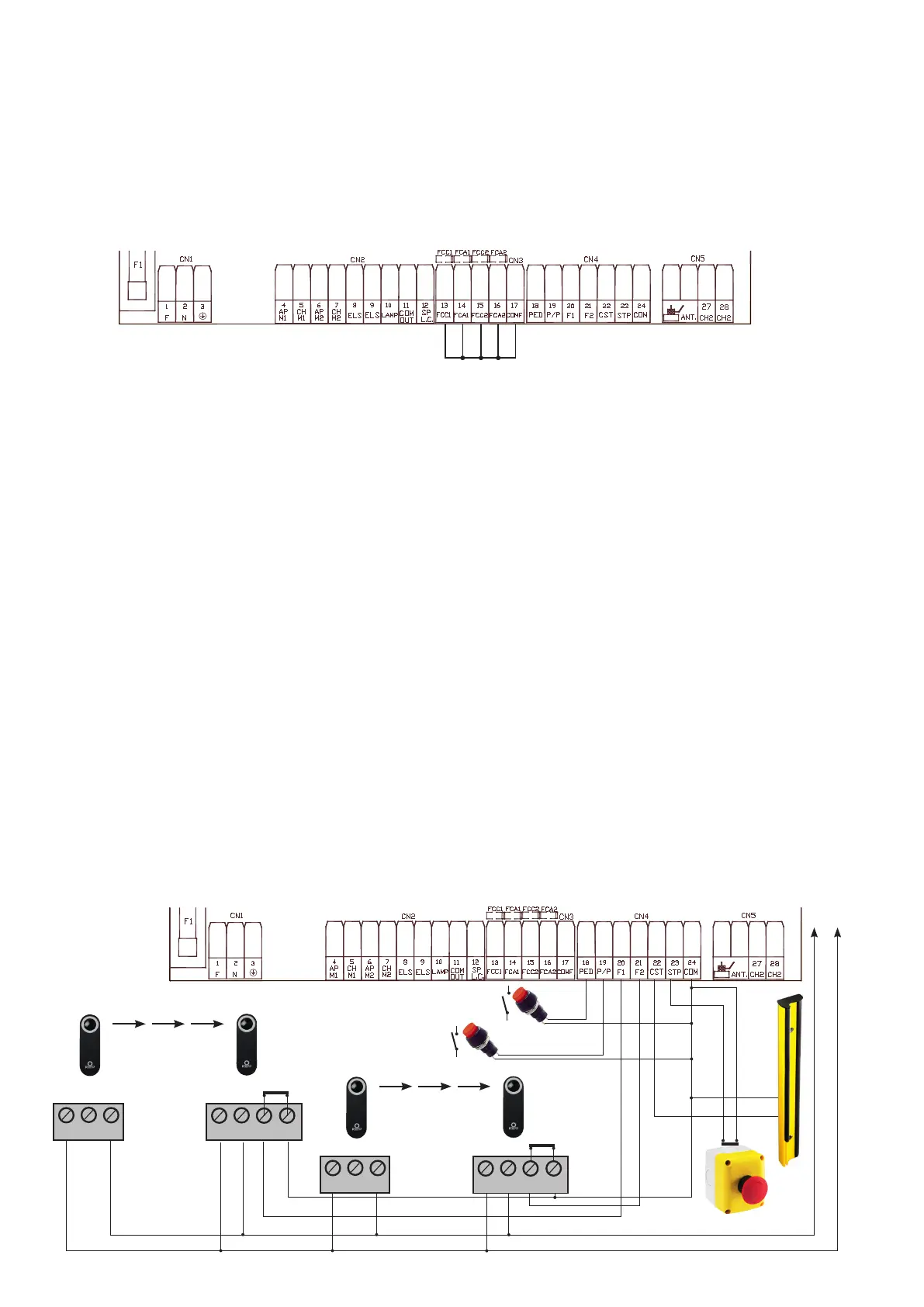

CONECTOR CN3
13) FCF1 Ligação do m de curso do motor 1 (m de curso fecho)
14) FCA1 Ligação do m de curso do motor 1 (m de curso abertura)
15) FCF2 Ligação do m de curso do motor 2 (m de curso fecho)
16) FCA2 Ligação do m de curso do motor 2 (m de curso abertura)
17) COMF Ligação comum do m de curso dos motores 1 - 2
N.B. Os leds correspondentes aos ns de curso cam ACESOS quando não é activado o m
de curso correspondente, se não se utilizarem os ns de curso LIGUE-OS EM PONTE OBRI-
GATORIAMENTE ao borne COMF
CONECTOR CN4
18) PED Ligação da Função Pedestre, use um contacto N.A normalmente aberto
No funcionamento com 2 Motores realiza-se a abertura completa da folha M1, se estiver a efec-
tuar uma abertura pedestre e entretanto efectuar um impulso de passo a passo P/P faz arrancar
imediatamente a folha 2 se seleccionado de 2 motores, abre-se totalmente se seleccionado de 1
motor.
19) P/P Ligação de Passo a Passo, use um contacto N.A. normalmente aberto
Entrada de comando Abrir/Fechar ou Abrir/Stop/Fechar segundo a selecção do Parâmetro D
20) F1 Ligação da Fotocélula Close F1 Contacto N.F. normalmente fechado
Estaentradaéconsideradaumasegurança,ocontactopodeserinterrompidoaqualquermo-
mento durante o fecho da automação provocando o bloqueio imediato do movimento invertendo o
sentido de marcha
21) F2 Ligação da Fotocélula Open F2 Contacto N.F. normalmente fechado
Estaentradaéconsideradaumasegurança,ocontactopodeserinterrompidoaqualquermomen-
to durante a abertura da automação provocando o bloqueio imediato do movimento, a automação
continuará a abertura ao restaurar o contacto.
22) CST Ligação da Nervura de segurança, use um contacto normalmente fechado N.F.
A cada activação da foto-nervura bloqueia-se o movimento invertendo o movimento durante 2
segundos para depois entrar em STOP, desabilitando eventualmente o fecho automático se esse
estiver activado
23) STP Ligação de Stop, use um contacto normalmente fechado N.F.
Estaentradaéconsideradaumasegurança.Ocontactopodeserinterrompidoaqualquermomen-
to, bloqueando imediatamente a automação desabilitando qualquer função inclusive o fecho auto-
mático
24) COM Ligação comum dos comandos e das seguranças
COMUM
Alim. acessórios
