DEUTSCH

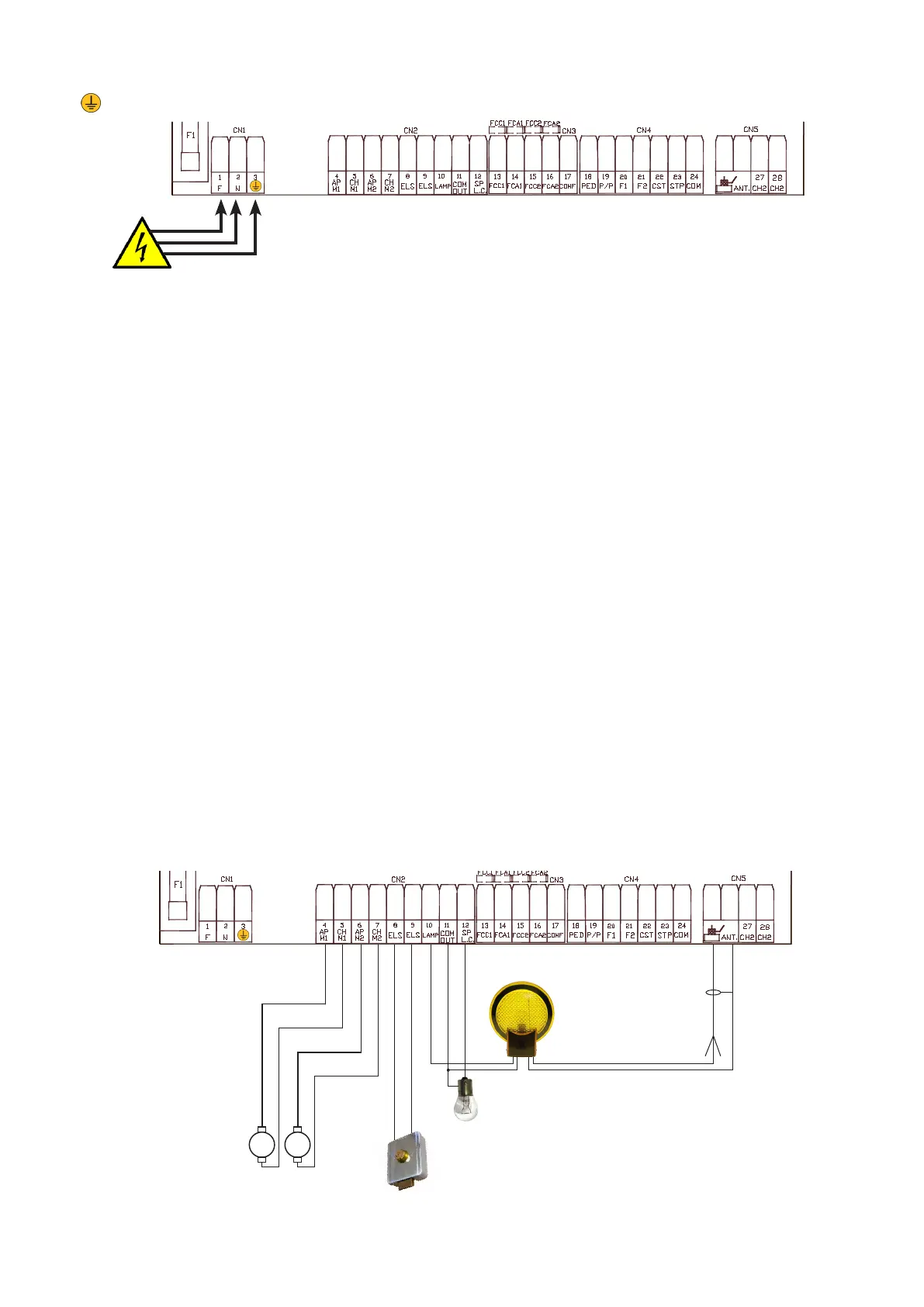

KLEMMENLEISTE CN1
1) F Phase 95-255 Vac
2) N Neutral 95-255 Vac
3) Erdung
230Vac
MM
KLEMMENLEISTE CN2
4) AP M1 Motoranschluss M1
5) CH M1 Motoranschluss M1
6) AP M2 Motoranschluss M2
7) CH M2 Motoranschluss M2
Der Motor M2 Schließung startet als erster
8) ELS Elektroschlossanschluss
9) ELS Elektroschlossanschluss
Beim Öffnungsbefehl erfolgt eine Einschaltung von 1 Sek. bevor der Flügel M1 aktiviert wird
10) LAMP Blinklichtanschluss max. Leistung 25 W 24 Vdc
11)COMOUT DenBlinklichtanschlüssengemeinsameKontrollleuchteToroffen/Begrüßungs-
licht
12)SPLC  KontrollleuchtenanschlussToroffen/Begrüßungslichtmax.3Wattmit24Vdc
Falls man eine höhere Leistung wünscht, kann man an diesem Ausgang ein Relais anschlie-
ßen, dass für die vorgesehene Belastung ausreichend bemessen ist.
RG58
Luce cortesia
Lampeggiante
Antenna
