51
DEUTSCH
NA PED
NA P/P
NC STOP
COMUNE
Alim. accessori
3
TX
RX
3
4
NC
F1
3
TX RX
3
4
NC
F2
1
2
1
2
1
2
1
2
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +

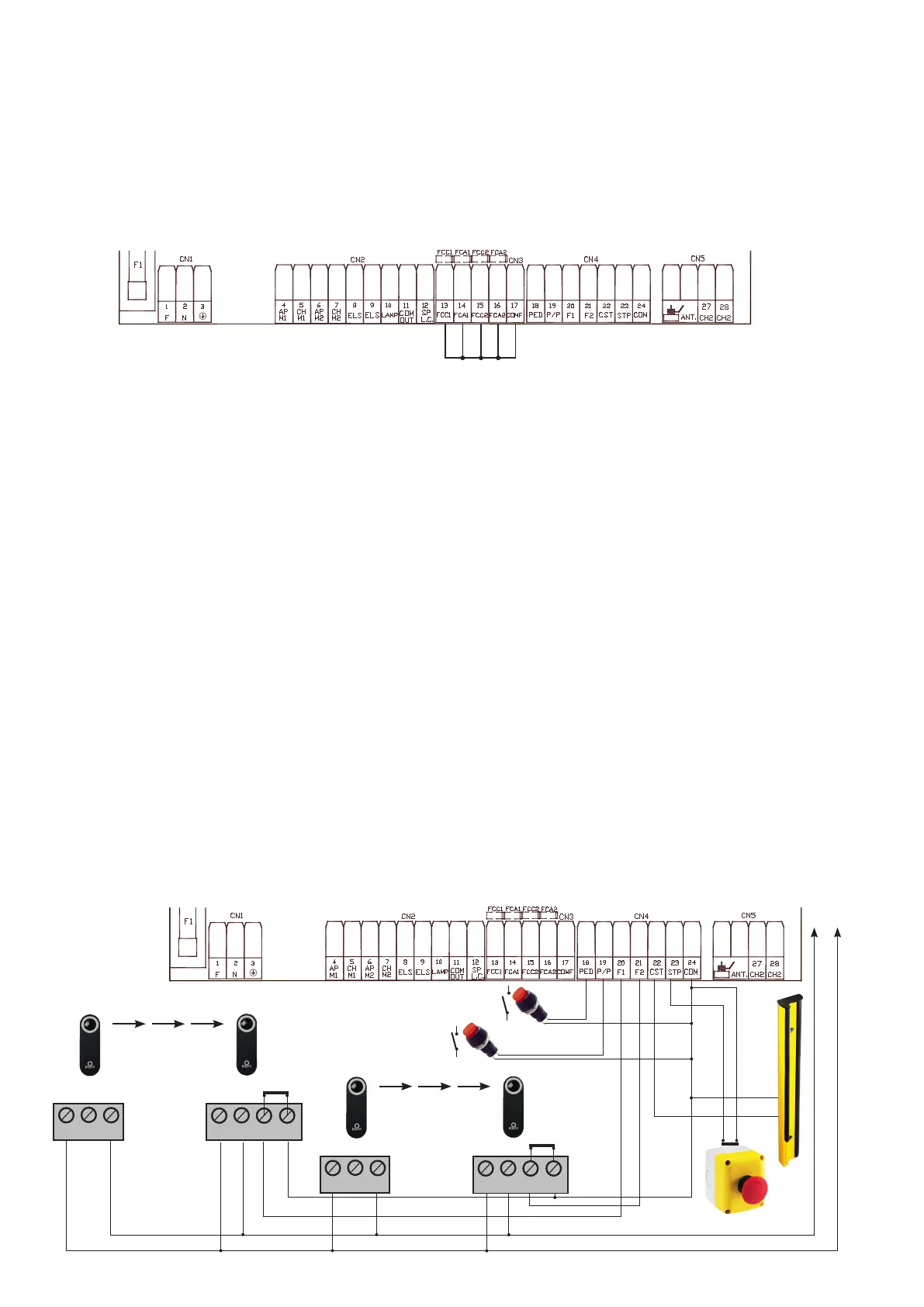

KLEMMENLEISTE CN3
13) FCC1 Anschluss Motorendschalter 1 (Endschalter Schließen)
14) FCA1 Anschluss Motorendschalter 1 (Endschalter Öffnen)
15) FCC2 Anschluss Motorendschalter 2 (Endschalter Schließen)
16) FCA2 Anschluss Motorendschalter 2 (Endschalter Öffnen)
17) COMF Anschluss gemeinsamer Motorenendschalter 1 - 2
HINWEIS: Wenn der entsprechende Endschalter nicht betroffen ist, sind die Leds der End-
schalter EINGESCHALTET, wenn man die Endschalter nicht benutzt, müssen sie UNBE-
DINGT auf der Klemme COMF mit einer POLBRÜCKE VERBUNDEN werden.
KLEMMENLEISTE CN4
18) PED Für den Fußgängerbetrieb einen N.O.-Kontakt, normalerweise offen, benutzen.
Beim Betrieb mit 2 Motoren wird der Flügel M1 vollständig geöffnet, wenn man für Fußgänger öffnet und
in der Zwischenzeit einen Schrittbetriebsimpuls P/P veranlasst, startet man bei der Wahl mit 2 Motoren
sofort den Flügel 2, bei der Wahl mit einem Motor öffnet er sich vollständig.
19) P/P Für den Anschluss des Schrittbetriebs einen N.O.-Kontakt, normalerweise offen, benutzen.
Befehlseingang Öffnen/Schließen oder Öffnen/Stop/Schließen, abhängig von der Selektion des Parame-
ters D
20) F1 Fotozellenanschluss Close F1 N.C.-Kontakt, normalerweise geschlossen.
DieserEingangwirdalsSicherheitangesehen,derKontaktkannwährendderSchließungdesAntriebs
jederzeitunterbrochenwerdenundbewirktdiesofortigeUnterbrechungderBewegungunddieRichtungs-
umkehr.
21) F2 Fotozellenanschluss Open F2 N.C.-Kontakt, normalerweise geschlossen
DieserEingangwirdalsSicherheitangesehen,derKontaktkannwährendderSchließungdesAntriebs
jederzeitunterbrochenwerdenundbewirktdiesofortigeUnterbrechungderBewegung,beiWiederherstel-
lungdesKontaktssetztderAntriebdieÖffnungfort.
22) CST Sicherheitsleistenanschluss, hierfür einen N.C.-Kontakt, normalerweise geschlossen, be-
nutzen
BeijedemEingriffderFotokontaktleistewirddieBewegungunterbrochenundfür2Sekundenumgekehrt,
um dann auf STOP zu gehen, falls die automatische Schließung eingeschaltet ist, wird diese abgestellt.
23) STP Stop-Anschluss, einen N.C.-Kontakt, normalerweise geschlossen, benutzen
DieserEingangwirdalsSicherheitsvorrichtungangesehen.DerKontaktkannjederzeitdurchdiesofor-sofor-
tigeBlockierungdesAntriebsunterbrochenwerden,indemmanjedeFunktion,auchdieautomatische
Schließung, ausschaltet.
24) COM Gemeinsamer Anschluss der Bedienungen und Sicherheitsvorrichtungen
