DEUTSCH

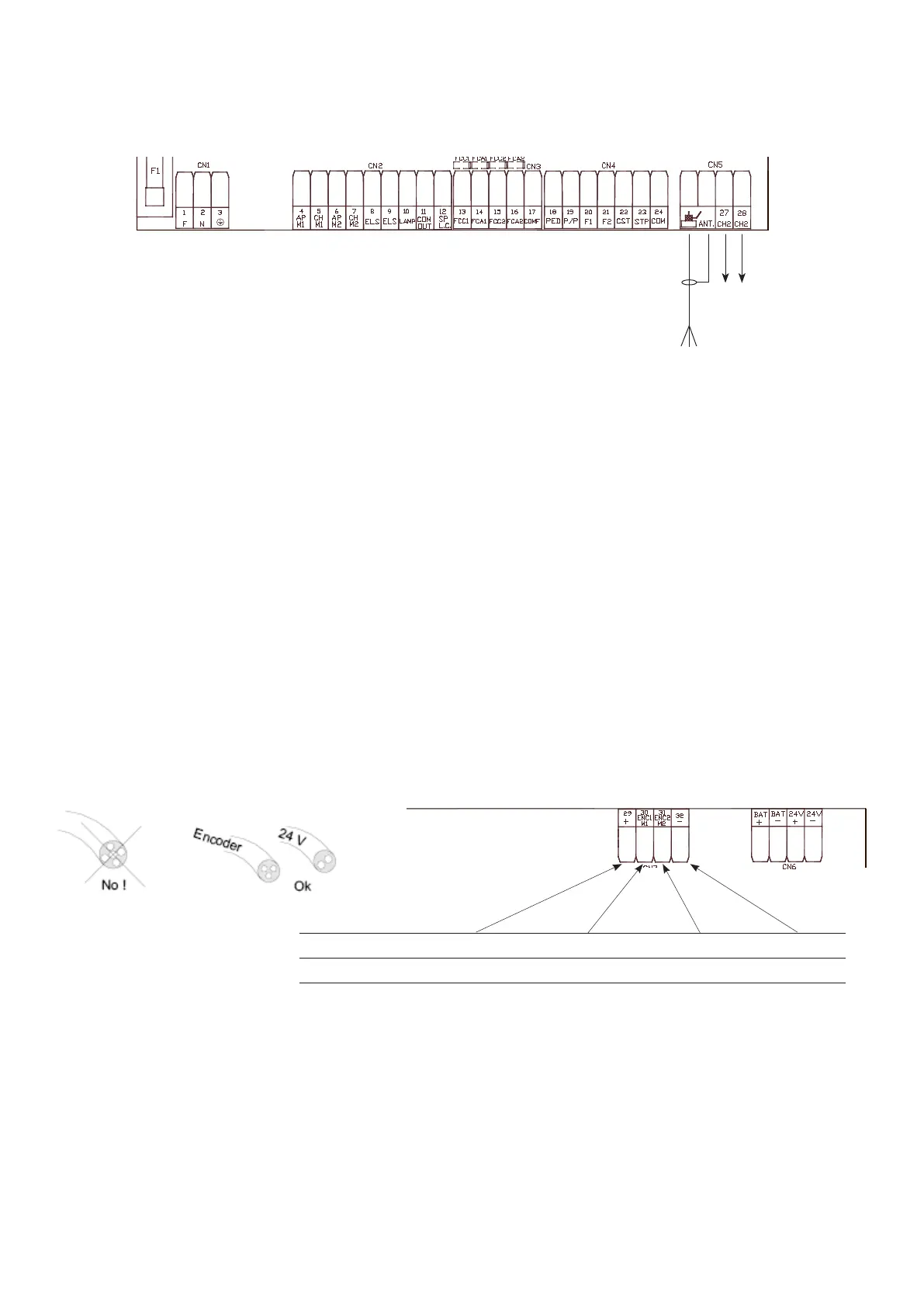

Antenna
KLEMMENLEISTE JP1
Das Steuergerät CT-824S ist mit den folgenden Empfängern Key Automation der Serie MEMO mit
Kupplung kompatibel:
900RXI-42, 900RXI-42R, 900RXI-22
M1/M2 + M1 M2 M1/M2 -
SN-21 braun grün grün weiss
KLEMMENLEISTE CN5
25) ANT Antennenanschluss (Signal)
26) ANT Anschluss Antennenabschirmung (Geecht)
27) CH2 Ausgang 2. Funkkanal (nur wenn man einen Empfänger mit 2 Kanälen benutzt)
28) CH2 Ausgang 2. Funkkanal (nur wenn man einen Empfänger mit 2 Kanälen benutzt)
KLEMMENLEISTE CN6
33) BAT+ Positiver Anschluss Batterieladegerät
34) BAT- Negativer Anschluss Batterieladegerät
IntegrierterLadekreislauf,StromkontrollemitPufferbetrieb,elektronischerKurzschlussschutz.Um
ihn zu benutzen, sind 2 Batterien 12Vdc max. 7Ah hintereinander anzuschließen
35) 24V+ Ausgang Zubehörversorgung 24 Vac 300 mA max.
36) 24V- Ausgang Zubehörversorgung 24 Vac 300 mA max.
KLEMMENLEISTE CN7
29) + Positive Encoderversorgung
30) ENC1 M1 Encodersignal für den Motor M1
31) ENC2 M2 Encodersignal für den Motor M2
32) - Negative Encoderversorgung
DieelektronischeKupplungistinbeideBewegungsrichtungenimmeraktiviert.BeiihremEingriff
wird die Bewegungsrichtung beider Flügel für 2 Sekunden umgekehrt, danach wird die Bewegung
für eine Sekunde gestoppt, um sich dann vom Hindernis zu entfernen. Falls sie dreimal hinterein-
ander eingreift, wird das gesamte Antriebssystem auf STOP gestellt und die automatische Schlie-
ßungabgeschaltet.DerBenutzermussjetzteinenStartimpulsveranlassen,dadurchführtdie
Steuereinheit beim Öffnen eine Wiederausrichtung durch, die auf dem EM-Display angezeigt wird.
