64
ESPAÑOL

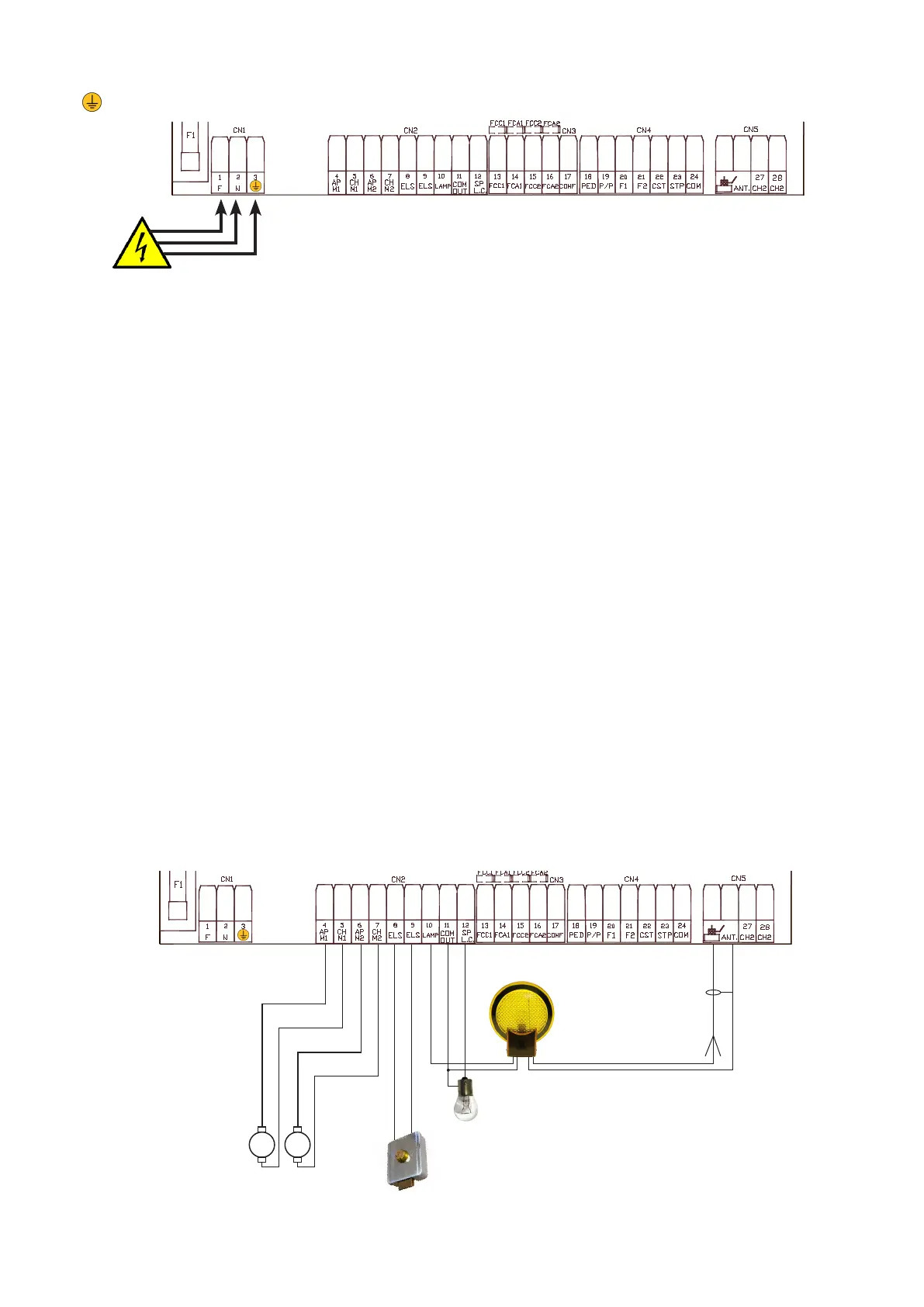

CAJA DE BORNES CN1
1) F Fase 95-255 Vac
2) N Neutro 95-255 Vac
3) Puesta a tierra
230Vac
MM
CAJA DE BORNES CN2
4) AP M1 Conexión Motor M1
5) CH M1 Conexión Motor M1
6) AP M2 Conexión Motor M2
7) CH M2 Conexión Motor M2
El motor M2 en Cierre arranca primero
8) ELS Conexión Cerradura eléctrica
9) ELS Conexión Cerradura eléctrica
Con la orden de apertura se produce un encendido de 1 seg. antes de activar la puerta M1
10) LAMP Conexión de la luz intermitente potencia máx. 25 W 24 V cc
11)COMOUT ComúndelasconexionesLuzparpadeanteytestigodecancelaabierta/luzde
cortesía
12) SP LC Conexión testigo de cancela abierta/luz de cortesía máx 3 Watt con 24V cc
sisedeseanpotenciassuperiores,serecomiendainterconectarconestasalidaunrelé
dimensionado para la carga aplicada
RG58
Luce cortesia
Lampeggiante
Antenna
