Key Automation 900SN-21 - Page 36

36
FRANÇAIS

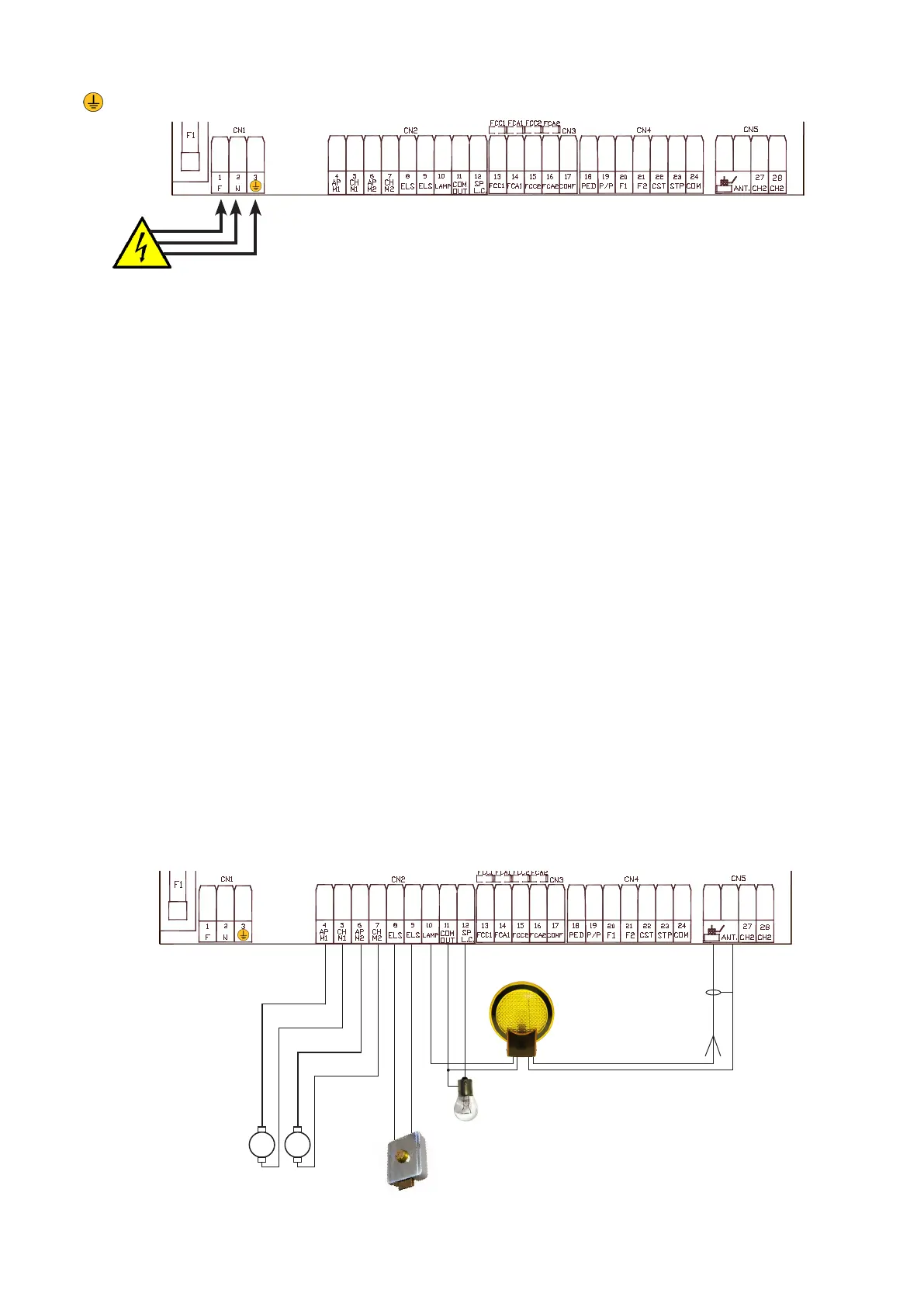

PLAQUE À BORNES CN1
1) F Phase 95-255 Vac
2) N Neutre 95-255 Vac
3) Mise à terre
PLAQUE À BORNES CN2
4) AP M1 Connexion du Moteur M1
5) CH M1 Connexion du Moteur M1
6) AP M2 Connexion du Moteur M2
7) CH M2 Connexion du Moteur M2
LemoteurM2enFermeturedémarreenpremier
8) ELS Serrure Électrique
9) ELS Serrure Électrique
Unallumaged’1sec.suitlacommanded’ouverture,avantd’activerlaporteM1
10) LAMP Clignotant Puiss. max. 25 W 24 Vdc
11) COM OUT Connexions communes Feu clignotant voyant porte ouverte/lumière de courtoisie
12) SP LC Connexion voyant porte ouverte/lumière de courtoisie max. 3 Watt avec 24Vdc
Aucasoùl’onsouhaiteraitdespuissancessupérieures,ilestconseilléd’interfaceràcette
sortieunrelaisdimensionnéàlachargeappliquée.
230Vac
MM
RG58
Luce cortesia
Lampeggiante
Antenna
