Key Automation 900SN-21 User Manual

37
FRANÇAIS

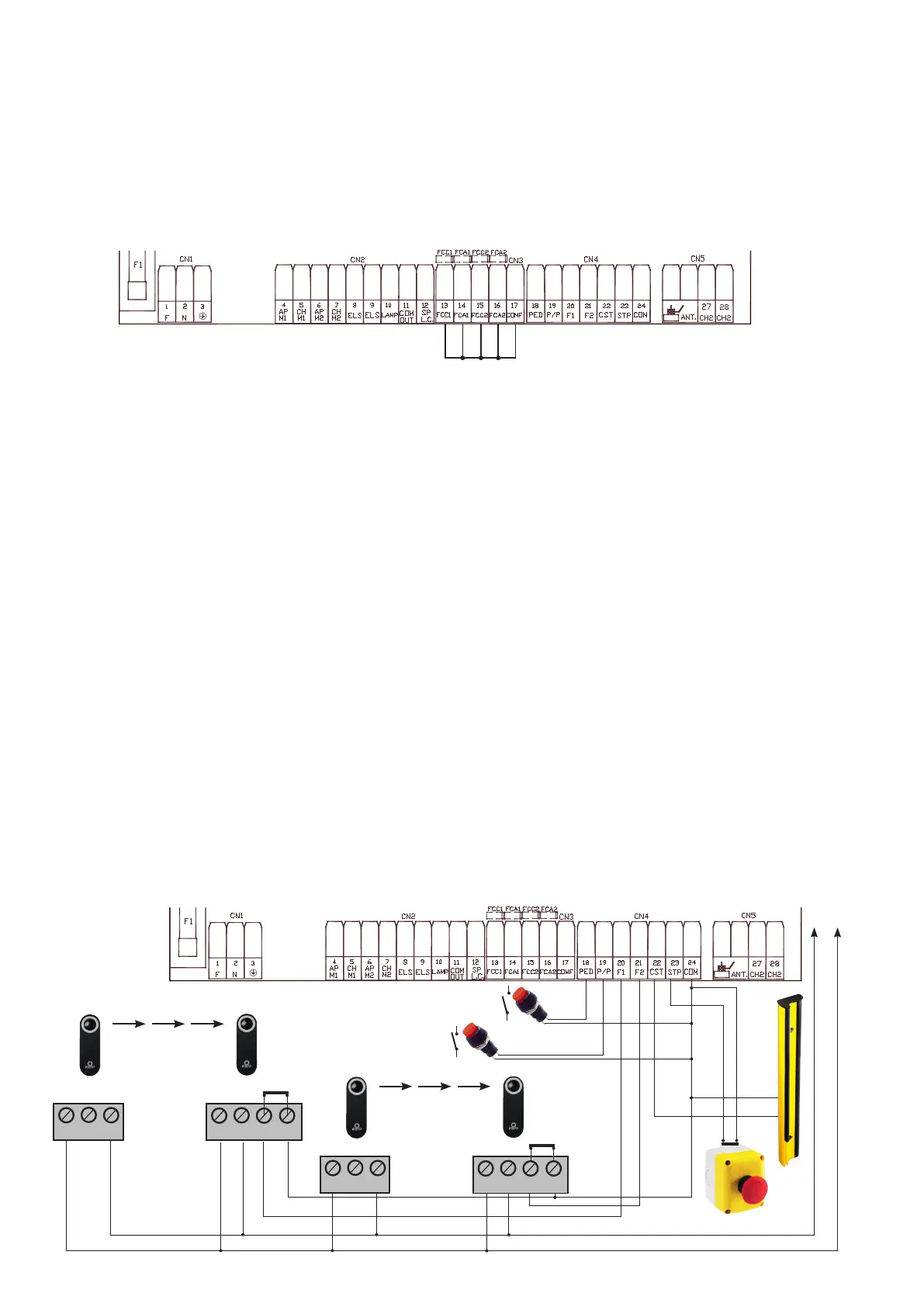

PLAQUE À BORNES CN3
13) FCC1 n de course du moteur 1 (n de course fermeture)
14) FCA1 n de course du moteur 1 ((n de course ouverture)
15) FCC2 n de course du moteur 2 (n de course fermeture)
16) FCA2 n de course du moteur 2 ((n de course ouverture)
17) COMF commune n de course des moteurs 1 - 2
N.B. les voyants correspondant aux ns de course sont ALLUMÉS lorsque la n de course
relative n’est pas intéressée, si les ns de course ne sont pas utilisées COURTCIRCUITER
OBLIGATOIREMENT celles-ci sur la borne COMF
NA PED
NA P/P
NC STOP
COMUNE
Alim. accessori
3
TX
RX
3
4
NC
F1
3
TX RX
3
4
NC
F2
1
2
1
2
1
2
1
2
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
PLAQUE À BORNES CN4
18) PED Connexion Fonction passage piéton, utiliser un contact N.O. normalement ouvert
Dans le fonctionnement à 2 moteurs, on effectue l'ouverture complète de la porte M1, si on est en
traind'effectueruneouverturedepassagepiétonet,entre-temps,oneffectueuneimpulsionde
pasàpasP/P,onfaitpartirimmédiatementlaporte2s'ilestsélectionnéà2moteurs,ouverture
totales'ilestsélectionnéà1moteur.
19) P/P Connexion pas / pas, utiliser un contact N.O. normalement ouvert
EntréedecommandeOuvrir/FermerouOuvrir/Stop/Fermerenfonctiondelasélectiondupara-
mètre D
20) F1 Connexion Photocellule Fermée F1 Contact N.F. normalement fermé
Cetteentréeestconsidéréecommeunesécurité,lecontactpeutêtrecoupéàtoutmomentpen-
dantlafermeturedel’automatisme,cequientraîneleblocageinstantanédumouvementetinverse
le sens de marche.
21) F2 Connexion Photocellule Ouverte F2 Contact N.F. normalement fermé
Cetteentréeestconsidéréecommeunesécurité,lecontactpeutêtrecoupéàtoutmomentpen-
dantl'ouverturedel’automatisme,cequientraîneleblocageinstantanédumouvement,l'automa-
tismecontinueral'ouverturedèsquelecontactserarétabli.
22) CST Connexion palpeur de sécurité, utiliser un contact normalement fermé N.F.
Chaque intervention du palpeur bloque le mouvement en l'inversant pendant 2 secondes, pour
ensuiteallerenSTOPendésactivantéventuellementlafermetureautomatiquesielleestactivée.
23) STP Connexion Stop, utiliser un contact normalement fermé N.F.
Cetteentréeestconsidéréecommeunesécurité.Lecontactpeutêtrecoupéàtoutmomentcequi
entraîneleblocageinstantanédel'automatismeendésactivanttoutefonction,ycomprislaferme-
ture automatique
24) COM Connexion commune des commandes et des sécurités
