POLSKI
POŁĄCZENIE ELEKTRYCZNE
900CT-824S
Jednostka sterująca dla dwóch silników, 24 Vdc z urządzeniem kodującym i przełączanym zasi-
laniem, tachymetrycznym i amperometrycznym sprzęgłem elektronicznym, konguracją dla karty
radiowej i wbudowanym modułem ładowania baterii, wyposażonym w plastikowe pudełko
DANE TECHNICZNE 900CT-824S
ZASILANIE 95-255 Vac 50/60 Hz
WYJŚCIE DODATKOWEGO ZASILANIA 24 Vdc 400 mA
CZAS PRACY 0-120 s
CZAS PRZERWY 0-120 s
TEMPERATURA FUNKCJONOWANIA -20°C/+70°C

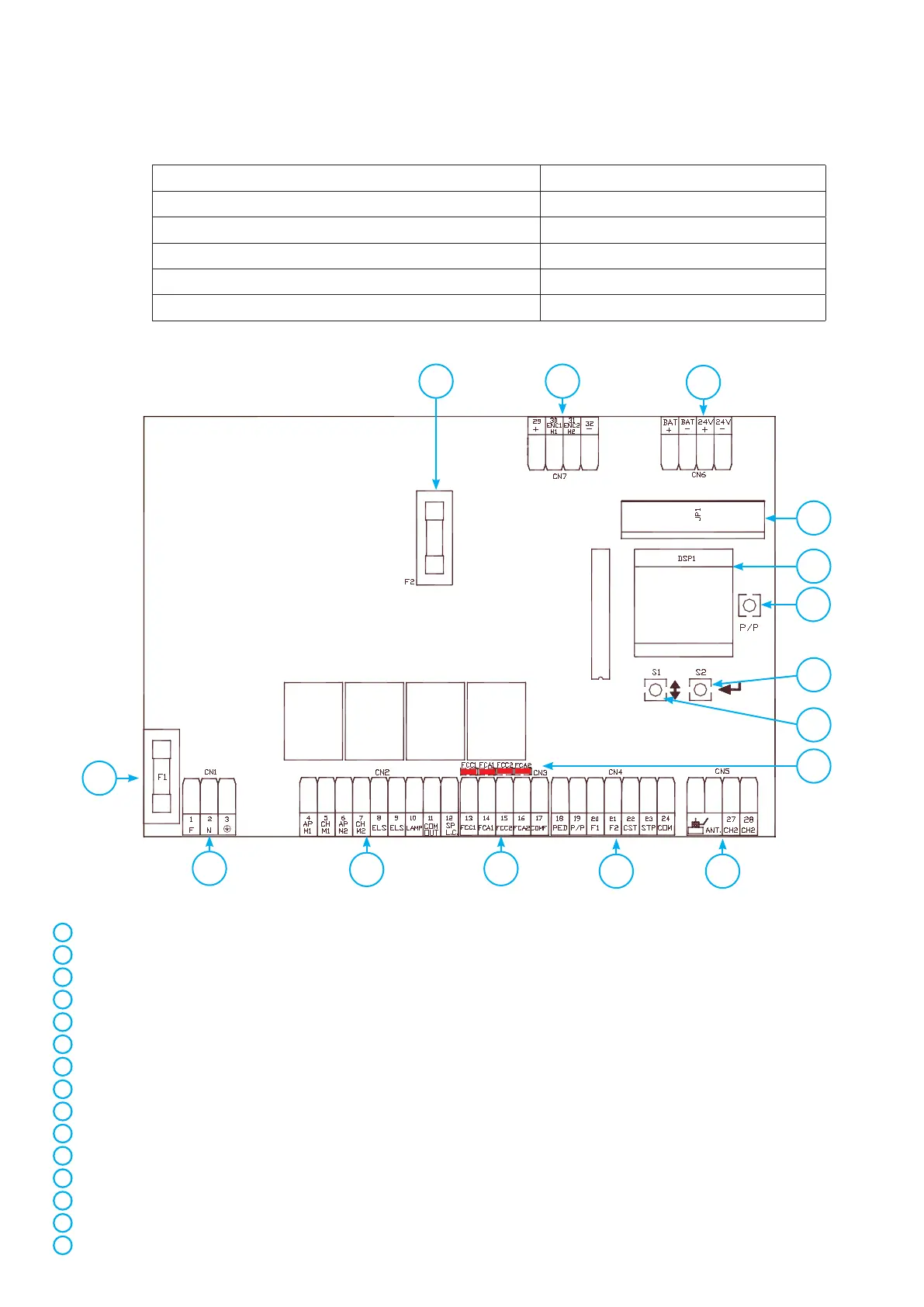

POŁĄCZENIA
OPIS
CN1 Zasilanie 95-255 Vac
CN2 Zasilanie silniki i dodatkowe
CN3 Połączenie bezpieczeństwa
CN4 Połączenie wyjście ( Kontrole i bezpieczeństwa )
CN5 Połączenie antena i drugi kanał radiowy
CN6 Połączenie baterie i zasilanie dodatkowe 24Vdc
CN7 Połączenie enkoder
JP1 Łącznik dla trybu odbiornika radiowego:
DSP1 Ekran dla funkcji sygnałowych i wejść bezpieczeństwa
S1 Przycisk do przewijania funkcji programowania ( patrz tabela )
S2 Przycisk do wybierania funkcji programowania
P/P Przycisk Krok/krok
F1 Zabezpieczenie linii 230Vac 1,6A
F2 Dodatkowe silników linii 8A
Sygmalizacja diod bezpieczeństwa Led ON = styk zamknięty
14
13
12
11
10
9
8
7
6
5
4
3
2
1
15
6
14
13
10
3
11
12
7
8
9
2
1
4 5
15
