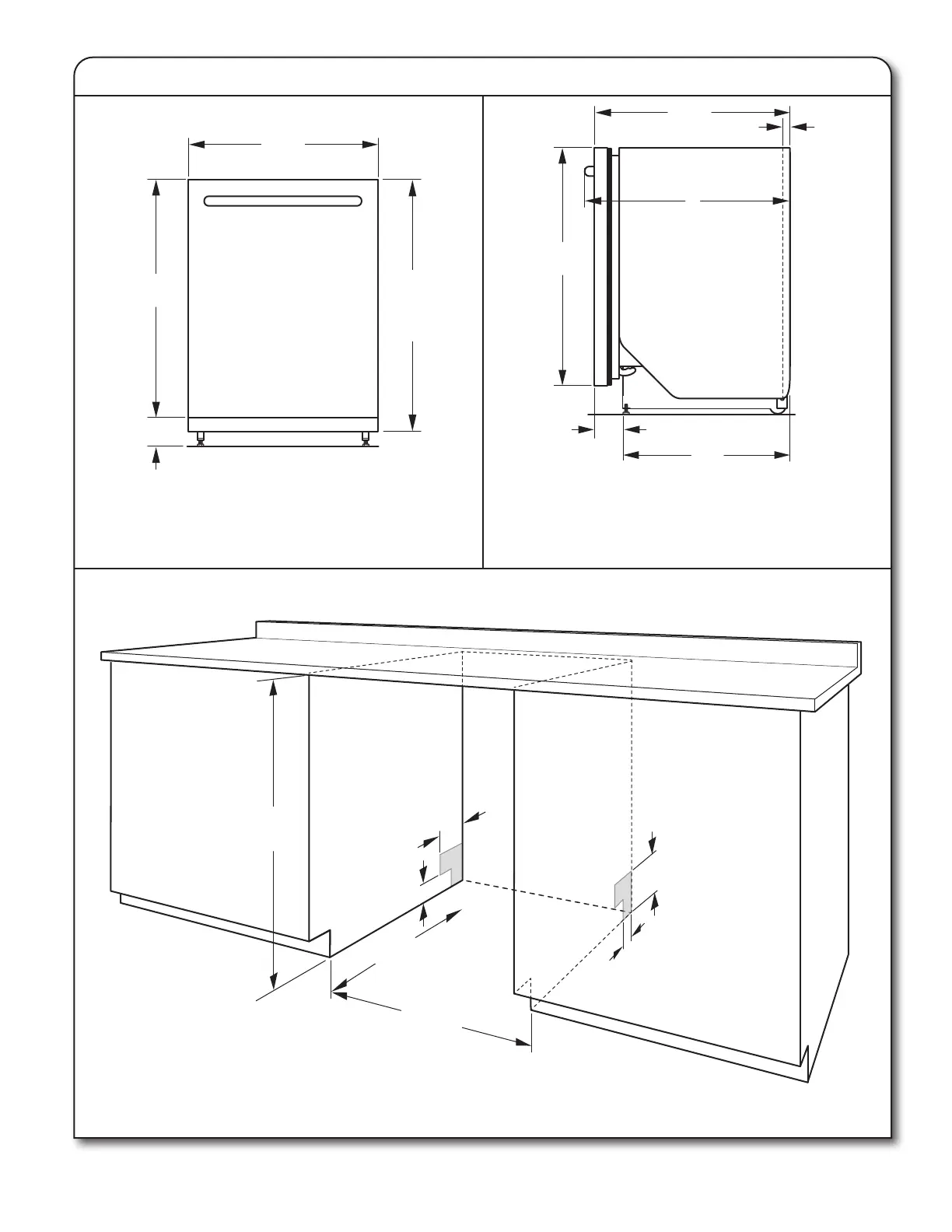

DIMENSIONS D’OUVERTURE DU PRODUIT ET DE L’ARMOIRE :
.
D
E
Vérier que toutes les surfaces n’ont aucune aspérité qui
empêcherait l’installation du lave-vaisselle.
33
5
/8 pominimum
(85,4cm) minimum
21po
(53,4cm)
3po
(7,6cm)
4po
(10,2cm)
24po
(62,0cm)
2po
(5,1cm)
6¼ po
(15,9cm)
REMARQUE: Les
zones grisées des
parois de l’armoire
indiquent les endroits
où les raccordements
électriques peuvent
être installés.
D. Mesure depuis le point le plus bas de la face inférieure du plan
de travail. Cette dimension peut être réduite à 33
5
/8po (85,4cm)
minimum en retirant les pieds du lave-vaisselle et en perforant
l’isolant (couverture isolante) de l’appareil.
E. Dimension minimale mesurée au point le plus étroit de l’ouverture.
23
7
/8po
(60,4cm)
30po
(76,2cm)
3
1
/2po À 4
1
/2po
(8,4cm à 10,6cm)
33
5
/8 po
(85,4cm)
minimum avec
les pieds de
nivellement
retirés
B
A
C
30po
(76,2cm)
24½ po
(62,6cm)
3/4po
(1,9cm)
3¾po
(9,7cm)
20
13
/16po
(52,9cm)
A. L’isolant peut être comprimé (utilisé sur certains modèles).
B. Pour les modèles avec panneaux prêts à installer, la
profondeur du lave-vaisselle est de 24po (61,0cm) – sans le
panneau de porte personnalisé de 3/4po (1,9cm).
C. Les poignées de porte peuvent dépasser vers la façade du
lave-vaisselle; varie selon le modèle.
