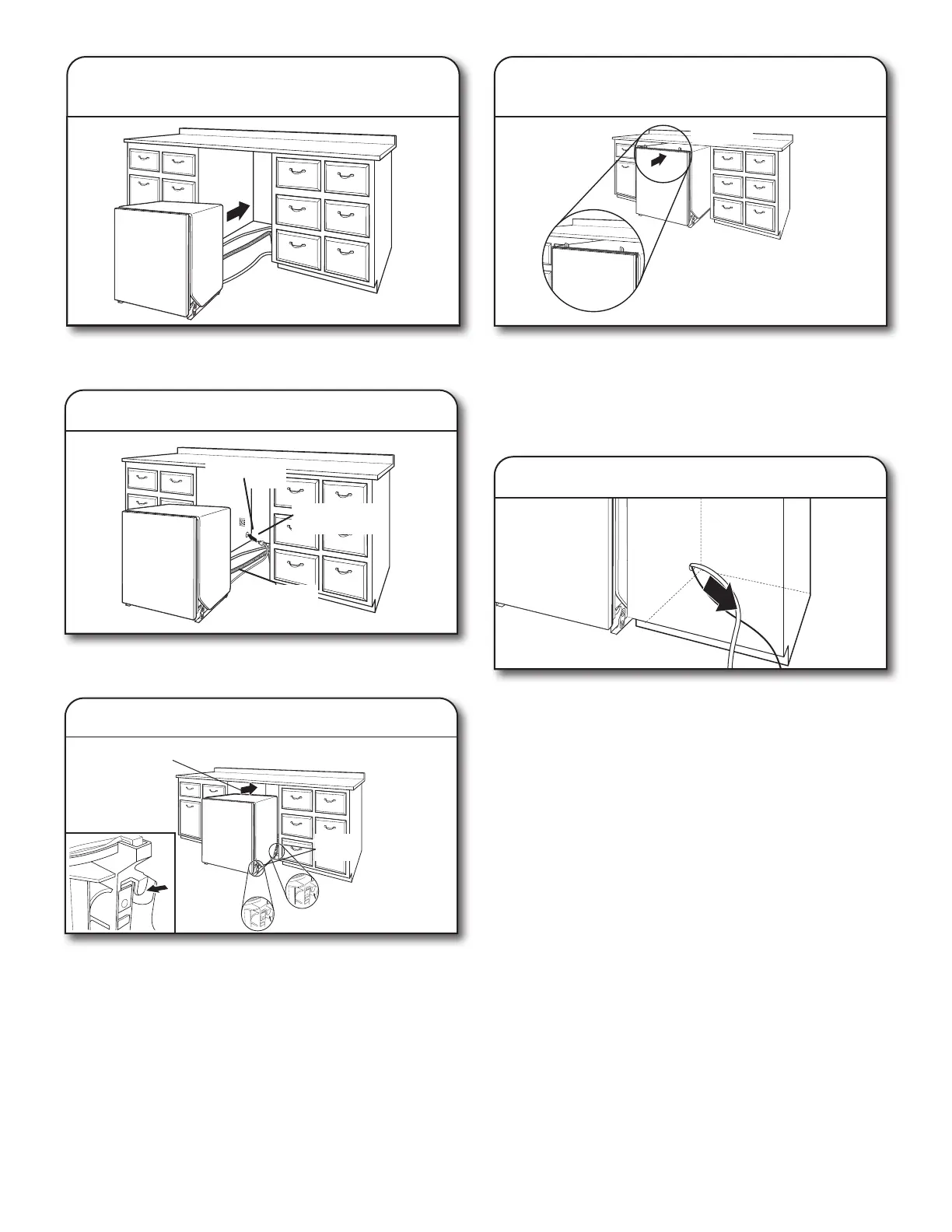

27. Déplacer le lave-vaisselle près de
l’ouverture d’encastrement
Passer les raccordements par les trous du cabinet et tirer
l’excédent en même temps que le lave-vaisselle est positionné
dans son espace.
28. Faire passer le cordon d’alimentation
Canalisation
d’eau
Tuyau
d’évacuation
Câble
En cas d’utilisation d’un cordon d’alimentation, veiller à faire
passer l’extrémité de celui-ci dans le trou de l’ouverture
découpée avant de pousser le lave-vaisselle à sa place.
29. Fixer la plaque d’insonorisation
Fixer la
plaque
Plaque
d’insonorisation
REMARQUE: S’assurer que l’insonorisation est bien xée aux
coins arrière gauche et droit avant de pousser le lave-vaisselle en
place pour qu’elle ne s’entasse pas lorsque l’espace est restreint.
La plaque peut être xée en tirant l’isolation vers le bas du
produit et en s’assurant que les crochets sur les côtés de la pièce
sont insérés dans les fentes de la plaque d’isolation.
6"
(15.2 cm)
30. Insérer le lave-vaisselle en laissant 6po
(15,2cm) dépasser de l’avant des armoires
6po
(15,2cm)
■ Placer la mousse d’isolation sonore du haut (sur certains
modèles)
• Glisser la mousse du haut dans la fente située sur le
collet supérieur du lave-vaisselle, comme indiquer dans
l’illustration.
REMARQUE: Laisser sortir environ 6po (15,2cm) de l’armoire
pour permettre l’installation des supports d’ancrage.
31. Tirer l’excédent des raccordements
REMARQUE: Tirer l’excédent en même temps que le
lave-vaisselle est poussé en place dans son ouverture pour éviter
la formation de coudes.
INSTALLATION DU PANNEAU
PERSONNALISÉ
(MODÈLES AVEC PANNEAU PERSONNALISÉ
SEULEMENT)
Pour l’installation du panneau personnalisé, consulter les
instructions d’installation du panneau personnalisé incluse
dans le sac de documents. Terminer l’installation du panneau
personnalisé avant de continuer avec la section «Choix de
l’option de xation».
CHOIX DE L’OPTION DE FIXATION
IMPORTANT: Le lave-vaisselle doit être xé à l’armoire lors de
l’une des étapes nales. Préparer le lave-vaisselle pour cette
opération en y xant les deux attaches placées dans le sachet de
pièces.
Pour une surface de travail en bois, stratiée ou une autre surface
semblable, utiliser les xations pour plan de travail, puis passer à
l’étape32.
Pour une surface de travail en marbre, granite ou une autre
surface semblable, utiliser les xations pour les côtés, puis
passer à l’étape33.
REMARQUE: SI l’espace entre le haut de la porte et le dessous
du plan de travail est petit (moins de 1/4po [6,35mm]), il est
suggéré d’utiliser les xations de côtés pour éviter de rayer
l’interface utilisateur ou la console avec les vis de xation.
