KitchenAid KDTM405PPS - Instalación Completa

80
4

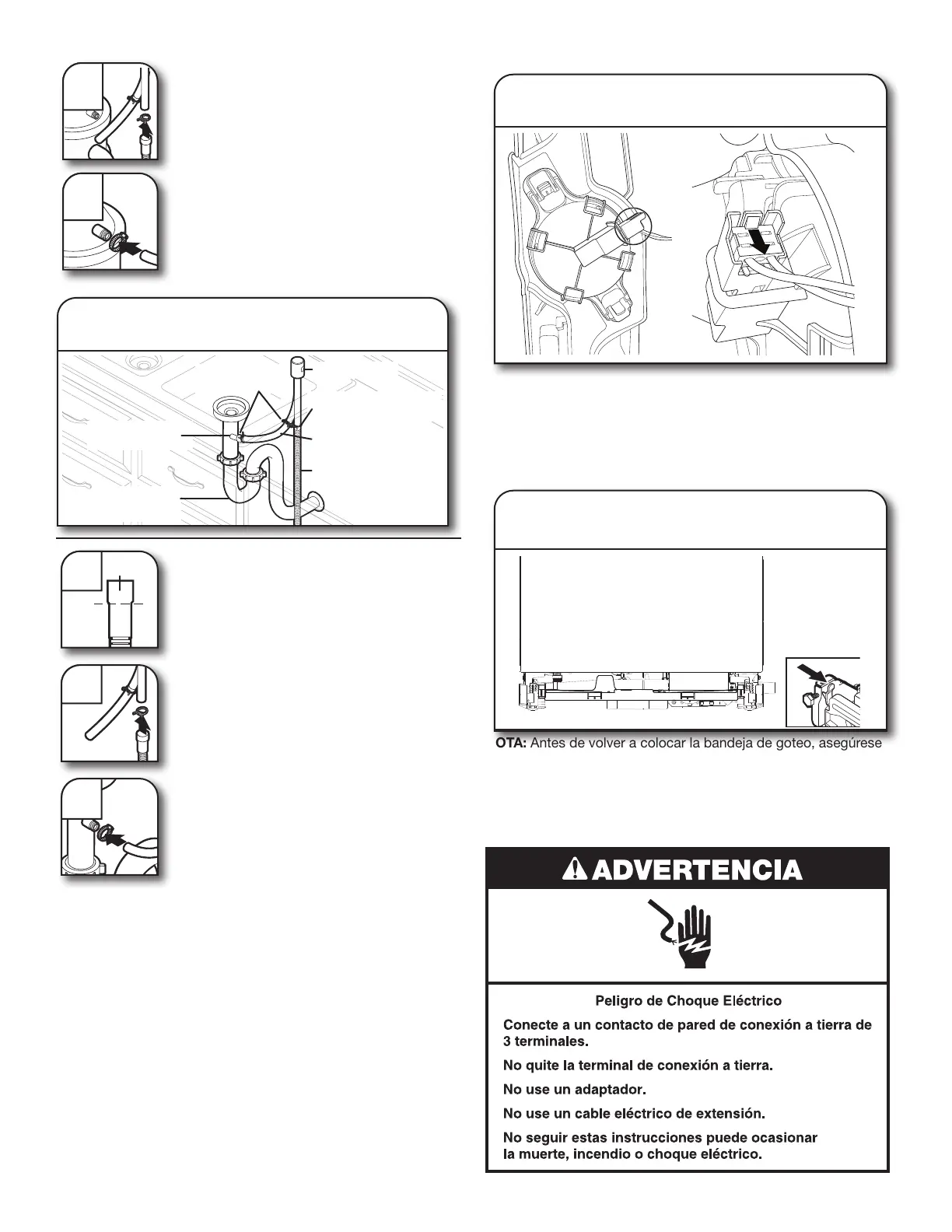

4. Fije la manguera de desagüe a la purga
de aire con la abrazadera grande para
manguera de desagüe (proporcionada).
Utilice pinzas para abrir la abrazadera y
moverla hacia su posición.
5
5. Use una manguera de goma (no
provista) con las abrazaderas tipo
tornillo para conectarlas desde la purga
de aire hasta la entrada del colector de
residuos.
1. Conecte el extremo de goma de la
manguera de desagüe a la purga de aire.
2. Fije la manguera de desagüe a la purga
de aire con la abrazadera grande para
manguera de desagüe (proporcionada).
Utilice pinzas para abrir la abrazadera y
moverla hacia su posición.
3. Utilice una manguera de goma (no
proporcionada) con las abrazaderas de
tipo tornillo (no proporcionadas) para
conectarlas desde el tubo de residuos en
“T” hasta la purga de aire.
Opción D: Sin colector de residuos -
con purga de aire
Abrazadera grande de
manguera de desagüe
Manguera de
desagüe
Abrazaderas
de tipo tornillo
Purga de aire
Conector de
manguera de goma
Sifón de
desagüe
Tubo de residuos
en “T”
1
Extremo
de goma
2
3
INSTALACIÓN COMPLETA
Compruebe que el cable de suministro eléctrico no entra en
contacto con el motor o con la parte inferior de la tina del
lavavajillas.
Vuelva a conectar el interruptor otante alineando el conector
que se retiró en el paso 10 con la carcasa del conector y
empujándolo hasta que la lengüeta de traba se pueda ver sobre
la parte trasera del conector.
NOTA: Antes de volver a colocar la bandeja de goteo, asegúrese
de que no haya agua en la bandeja.
Para volver a colocar la bandeja de goteo, alinee los
broches en los componentes laterales y presione
hacia la unidad. Es importante que las mangueras
negras estén arriba de la bandeja de goteo en ambos
extremos una vez que esta se haya insertado del todo.
46. Vuelva a conectar el interruptor
otante
47. Vuelva a colocar la bandeja de goteo
