15. Raccorder le raccord coudé de 90° à
la canalisation d’alimentation en eau
BRANCHEMENT DU TUYAU DE
REMPLISSAGE À LA VALVE DE
DISTRIBUTION
16. Raccorder le raccord coudé de 90° à la valve
S’assurer que la rondelle de caoutchouc est correctement
installée dans le raccord. Enler le raccord de3/4po (19mm) du
coude à 90° jusqu’au robinet et serrer à la main pour éviter de
visser de travers. Serrer à la main jusqu’à ce que le raccord soit
serré.
À l’aide d’une pince, vérier l’étanchéité du raccord. Un serrage
supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour
sceller le joint d’étanchéité en caoutchouc. Passer le tuyau par le
côté arrière gauche de l’unité.
REMARQUES:
■ Ne pas utiliser de ruban avec les raccords de compression.
■ Ne pas serrer excessivement. Le raccord risque d’être
endommagé.
■ Passer la canalisation d’alimentation en eau par l’arrière de
l’appareil avant de régler l’appareil.

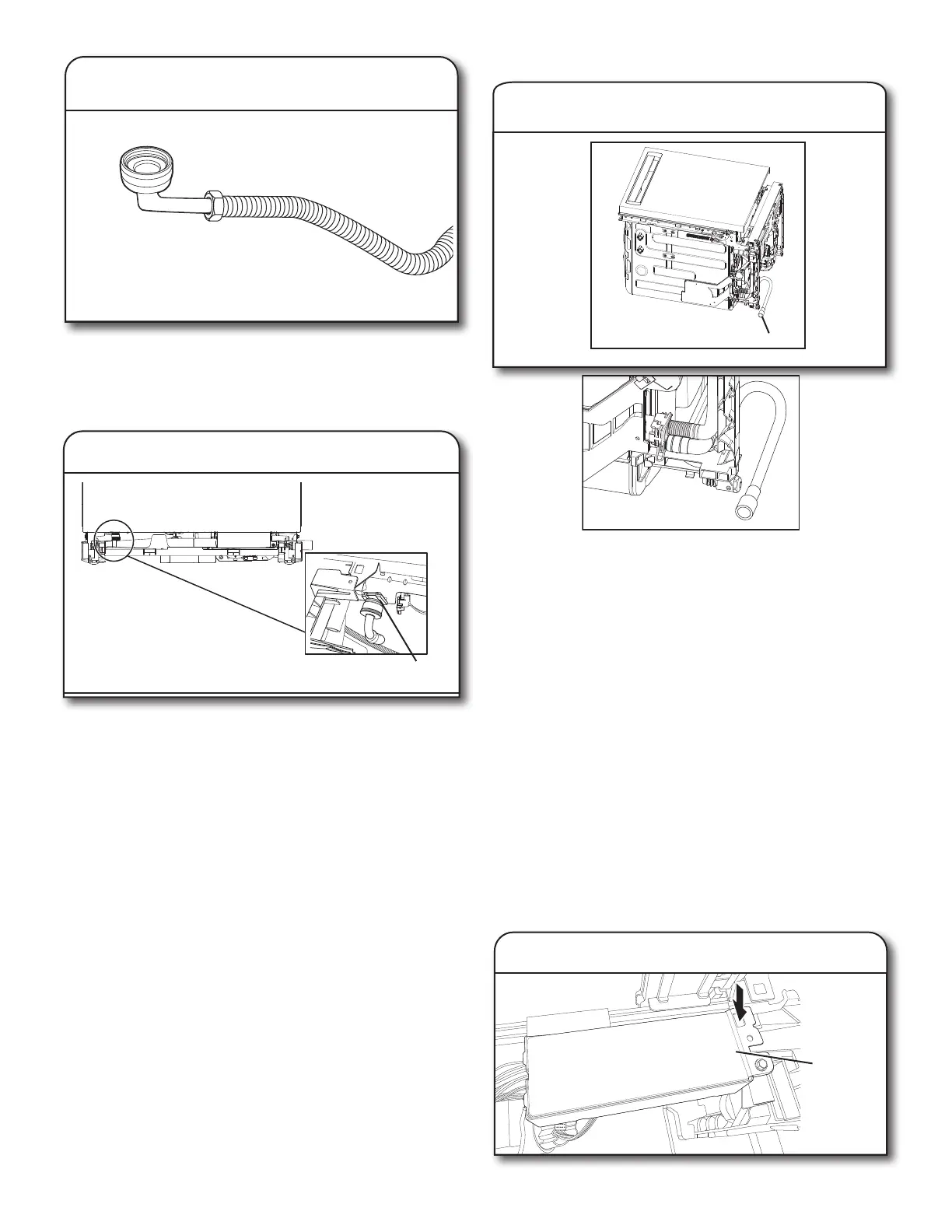

RACCORD DU TUYAU DE VIDANGE
17. Raccordement du tuyau de vidange
Emplacement du tuyau de vidange
Placer la bride argent sur l’extrémité coudée du tuyau de vidange.
Pousser ensuite le tuyau sur l’orice de vidange (en veillant à
pousser à fond) avec le tuyau face sous le lave-vaisselle. À l’aide
d’une pince, ouvrir la bride du tuyau de vidange et la glisser sur le
coude pour s’assurer que ce tuyau est bien xé en place. Passer
le tuyau par l’arrière du produit.
REMARQUE:
■ Si le tuyau est installé avec le coude en caoutchouc qui
fait face vers l’extérieur, le tuyau d’évacuation pourrait se
déformer, ce qui pourrait ralentir ou interrompre la vidange
dans les installations serrées.
■ Pour des raisons d’expédition, il peut y avoir un bouchon
de plastique dans le port de vidange où le drain de vidange
sera raccordé. Retirer, s’il est présent, ce bouchon avant
d’installer le tuyau de vidange.
BRANCHEMENT DU CÂBLE ÉLECTRIQUE
REMARQUE: Si le produit est installé avec un câble direct,
passer à l’étape25, attendre d’installer le câblage après
l’étape44, une fois l’appareil placé dans l’ouverture de l’armoire.
Utiliser un cordon d’alimentation homologué UL/CSA pour le
lave-vaisselle.
Ensemble pour cordon d’alimentatio n
L’ensemble comprend habituellement un cordon d’alimentation,
un serre-câbles métallique et un œillet.
(Numéro de pièce Whirlpool de la trousse avec cordon – droit –
W11365011 trousse avec cordon – angle droit – W11365014)
Boîtier de
raccordement
18. Retirer le boîtier de raccordement
Raccord coudé
